Chọn cable gland EMC cho cáp có shield: cần kiểm tra những gì?
Để chọn cable gland EMC cho cáp có màn chắn chống nhiễu (shield), cần kiểm tra đường kính vỏ cáp, cấu trúc và kích thước màn chắn, vùng tiếp xúc EMC, ren, mặt lắp và hướng dẫn của hãng. Gland kẹp vừa vỏ và đúng ren vẫn chưa đủ nếu tiếp điểm không chạm đúng shield hoặc thân gland chưa có đường liên kết dẫn điện phù hợp với vỏ thiết bị.
Bài này hướng dẫn đối chiếu tại điểm cáp đi vào tủ hoặc thiết bị. Ví dụ dùng hai mã LAPP có dữ liệu để kiểm từng bước; kết quả kẹp vừa theo đường kính không được coi là xác nhận toàn bộ cấu hình đã phù hợp.
 |

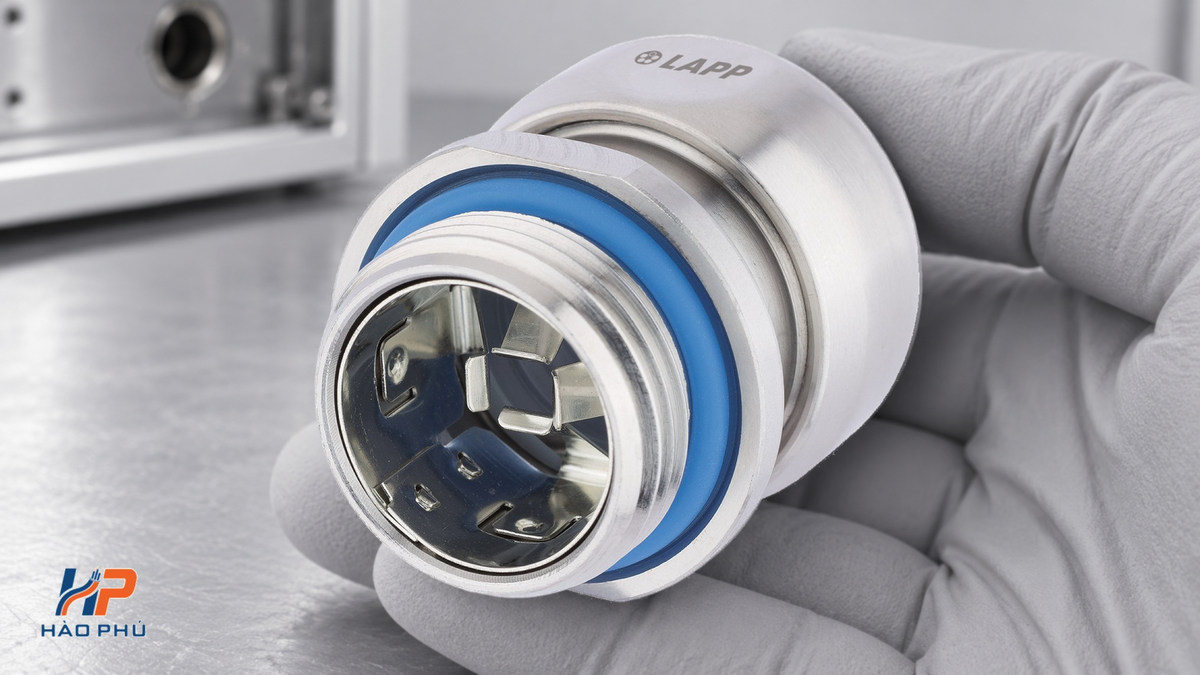

| Chọn gland EMC cần kiểm cả phần kẹp vỏ cáp và đường tiếp xúc của shield với vỏ thiết bị. |
Cable gland EMC làm gì tại điểm cáp vào tủ?
EMC là tương thích điện từ. Cable gland EMC, thường được gọi là ốc siết cáp chống nhiễu, có cơ cấu tiếp xúc màn chắn kim loại của cáp với thân gland theo thiết kế sản phẩm. Khi hệ thống yêu cầu liên kết shield tại vỏ tủ, cần kiểm tiếp đường dẫn từ thân gland đến mặt lắp và vỏ thiết bị.
Không thể nhận diện chức năng này chỉ bằng vỏ kim loại hoặc nhãn IP. Phần làm kín và giữ cáp có nhiệm vụ khác với phần tiếp xúc màn chắn. Nếu cần xem lại các bộ phận cơ bản, tham khảo cấu tạo và chức năng của cable gland.
Cơ sở về tiếp xúc màn chắn với vỏ: LAPP — Technical Tables T23, mục 23-2, trang 3. Tài liệu nhấn mạnh đường tiếp xúc ngắn, diện tích lớn và trở kháng thấp; không dùng tên gland để thay cho việc kiểm cấu hình lắp.
Sáu điểm cần đối chiếu trước khi chọn gland EMC
| Nội dung kiểm | Dữ liệu cần lấy | Ý nghĩa khi lựa chọn |
|---|---|---|
| 1. Đường kính vỏ cáp | Đường kính ngoài (OD) trong tài liệu kỹ thuật (datasheet) đúng mã và kích thước thực tế nếu đã có mẫu; dải kẹp và làm kín của gland. | OD phải nằm trong dải hãng công bố. Không chọn gland theo tiết diện lõi hoặc chỉ theo tên M20. |
| 2. Cấu trúc và kích thước shield | Lưới bện, màng kim loại (foil) hay kết hợp; shield tổng hay riêng; đường kính trên màn chắn tại vị trí tiếp xúc. | Kiểm cơ cấu EMC có phù hợp loại shield và kích thước đó không. OD vỏ không thay cho kích thước trên lớp bện. |
| 3. Vùng tiếp xúc EMC | Vị trí bóc vỏ, phần shield được giữ lại và cách đặt tiếp điểm trong hướng dẫn lắp. | Tiếp điểm phải chạm phần kim loại đúng vị trí; không siết lên vỏ cách điện rồi coi là đã kết nối shield. |
| 4. Ren và chiều dài ren | Chuẩn ren, bước ren, chiều dài ren; lỗ ren hay lỗ xuyên; chiều dày vách và phụ kiện lắp. | Đúng tên ren chưa xác nhận đủ chiều dài lắp hoặc đúng cấu hình đai ốc/gioăng. |
| 5. Mặt lắp và đường dẫn điện | Vật liệu vách, lớp sơn/anod hóa, tấm lắp gland (gland plate) và phương án liên kết với vỏ tủ. | Không mặc định siết cơ khí là đã có tiếp xúc dẫn điện. Với mặt phủ cách điện, dùng giải pháp và phụ kiện theo hướng dẫn hãng. |
| 6. Điều kiện sử dụng và hướng dẫn hãng | Cấp IP theo cấu hình lắp, nhiệt độ, hóa chất, chế độ cố định/chuyển động và yêu cầu đấu shield của thiết bị. | Một mã đáp ứng kích thước vẫn có thể không phù hợp môi trường hoặc cách dùng. Không chuyển thông số của mã này sang cả nhóm EMC. |
Các bước về ren, dải kẹp và môi trường được trình bày riêng trong hướng dẫn chọn cable gland theo đường kính cáp, ren và IP. Với gland EMC, phải bổ sung bước kiểm màn chắn và vùng tiếp xúc, không dừng ở bảng size.
Đọc đúng kiểu shield trước khi đối chiếu
- Lưới bện tổng: kiểm vật liệu và kích thước trên lớp bện, cùng cơ cấu tiếp xúc mà gland cho phép.
- Foil và dây tiếp xúc màn chắn (drain): kiểm hướng dẫn kết nối của đúng cáp, gland và thiết bị. Không tự coi một dây drain nhỏ là tương đương tiếp xúc quanh chu vi màn chắn.
- Shield riêng từng đôi hoặc cáp có thêm giáp: xác định từng lớp phải kết nối ở đâu. Không tự gom các màn chắn riêng hoặc dùng gland cho cáp không giáp để xử lý giáp khi hãng không cho phép.
Nếu chưa phân biệt được các lớp này trên datasheet, xem cách chọn cáp theo cấu trúc shield, giáp và đôi xoắn trước khi chọn phụ kiện. Không cần đổi sang cáp nhiều lớp hơn khi dữ liệu còn thiếu là phương án đấu nối.
 |

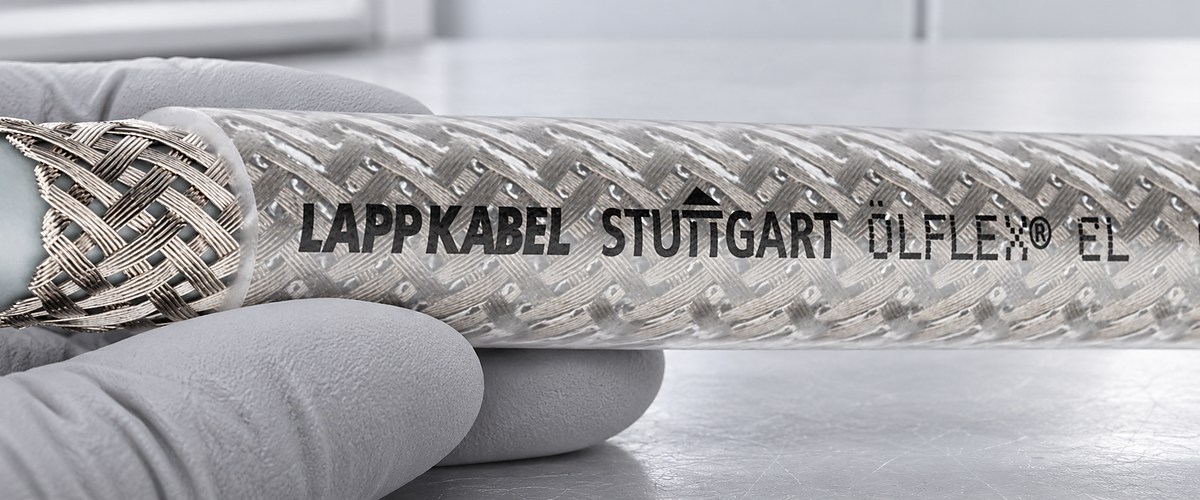

| OD đo trên vỏ ngoài; đường kính trên lớp bện được kiểm tại vùng tiếp xúc EMC theo cách chuẩn bị cáp của hãng. |
Ví dụ đối chiếu LAPP 1135304 với SKINTOP INOX SC 53806724
Tình huống giả định: cần đưa một cáp điều khiển có shield vào vị trí lắp cố định của tủ kim loại. Vị trí dự kiến có ren M20 × 1,5; hồ sơ thiết bị yêu cầu xem xét liên kết shield tại đây. Chưa có dữ liệu đầy đủ về mặt lắp và môi trường. Đây là ví dụ đọc tài liệu, không phải cấu hình đã được nghiệm thu.
Hai mã được xét là LAPP ÖLFLEX CLASSIC 110 CY 1135304 — 4G1,5 mm² và LAPP SKINTOP INOX SC 53806724 — M20 × 1,5. Mã cáp có shield tổng bằng lưới đồng mạ thiếc, vỏ ngoài PVC trong suốt. Việc hai mã được liệt kê trên website không xác nhận tồn kho hoặc chúng đã được duyệt dùng cùng nhau.
| Hạng mục | Dữ kiện đối chiếu | Kết luận được phép |
|---|---|---|
| OD vỏ và dải kẹp | 1135304: OD danh nghĩa 9,6 mm. 53806724: dải kẹp ØF 7–13 mm. |
Qua bước đối chiếu đường kính danh nghĩa. Khi có cáp thực tế, kiểm kích thước và điều kiện làm kín. |
| Đường kính trên lưới bện | Datasheet gland ghi ØG min = 5 mm trên lớp bện. Nguồn cáp đã đọc chưa cung cấp kích thước này cho vùng tiếp xúc. | Chưa đủ dữ liệu để chốt. Đo hoặc xác nhận với hãng theo cách chuẩn bị cáp; không lấy OD 9,6 mm thay cho ØG. |
| Ren và chiều dài lắp | 53806724: M20 × 1,5, chiều dài ren D 8 mm. Vị trí ren M20 × 1,5 là giả định của ví dụ. | Khớp tên ren trong giả định; còn phải kiểm bản vẽ, chiều dày vách và cấu hình lắp. |
| Shield và chế độ sử dụng | Cáp có lưới bện đồng mạ thiếc. Hướng dẫn INOX SC yêu cầu cáp không giáp, lắp cố định; lò xo tiếp xúc phải đặt trên lưới bện. | Có cơ sở để tiếp tục đối chiếu kiểu kết nối; chưa xác nhận tiếp xúc đạt chỉ từ tên cáp và gland. |
| Mặt lắp và môi trường | Chưa xác nhận lớp phủ, đường liên kết dẫn điện của gland plate, điều kiện làm kín và tác nhân môi trường. | Giữ ở mức phương án cần kiểm tiếp; chưa chốt model cho hồ sơ thực tế. |
Nguồn cáp: LAPP 1135304 — Product design và DB1135752EN, v08, 20/11/2024, trang 1. Nguồn gland: DB53806720EN, v07, 02/12/2021, trang 2 — dòng 53806724. Bảng số liệu được đọc theo đúng mã, không dùng mã tài liệu đầu trang thay cho Article No. cần đặt.
Dùng hướng dẫn lắp để kiểm vùng tiếp xúc
Tờ hướng dẫn LAPP SKINTOP INOX SC — BZ99090331DE_EN, V04 minh họa các cách chuẩn bị cáp A/B/C và yêu cầu lò xo tiếp xúc nằm trên lưới bện. Cần chọn đúng cách chuẩn bị, kiểm vị trí tiếp điểm, phần giữ vỏ và mômen siết tương ứng; không tự dùng một chiều dài bóc vỏ hoặc một lực siết chung cho mọi gland M20.
Với mặt lắp có sơn hoặc lớp phủ, cần giải pháp liên kết dẫn điện phù hợp do hãng và thiết kế quy định. Không tự bỏ gioăng làm kín để tạo tiếp xúc kim loại, cũng không giả định vòng đệm hoặc đai ốc bất kỳ đều có chức năng EMC.
Gland EMC có quyết định nối shield một đầu hay hai đầu không?
Không. Gland chỉ thực hiện một phần của đường kết nối màn chắn tại vị trí lắp. Quyết định nối shield ở đâu, có tiếp xúc tại vỏ tủ hay cần giữ cách ly ở vị trí đó phải theo hướng dẫn sử dụng (manual) của thiết bị và thiết kế hệ thống. Không áp quy tắc “luôn nối một đầu” hoặc “luôn nối hai đầu” cho mọi tuyến analog, truyền thông hay truyền động.
Trước khi chọn, cần trả lời được: thiết bị yêu cầu xử lý shield tại đâu; cơ cấu gland có tạo đúng kết nối tại vị trí đó không; và đường liên kết qua gland plate/vỏ tủ đã được thiết kế thế nào. Nếu cần giữ shield cách ly tại một điểm, không tự tạo liên kết tại điểm đó bằng gland EMC.
| Lưu ý với SKINTOP INOX SC: hướng dẫn hãng giới hạn lò xo tiếp xúc cho mục đích EMC và không cho dùng lò xo này làm phần tử liên kết đẳng thế. Không dùng tiếp điểm EMC để thay cho dây bảo vệ (PE) hoặc liên kết bảo vệ của thiết bị. Xem mục Note 1–2 trong hướng dẫn INOX SC. |
Kết luận của ví dụ là 1135304 và 53806724 qua được bước đối chiếu OD danh nghĩa, nhưng còn thiếu kích thước trên lớp bện và điều kiện mặt lắp để chốt. Khi đã xác định yêu cầu, có thể tra nhóm ốc siết cáp tại Hào Phú và yêu cầu dữ liệu của đúng biến thể.
Cần gửi gì để đối chiếu và báo giá cable gland EMC?
| Thông tin cần gửi | Giúp kiểm điều gì? |
|---|---|
| Mã cáp hoặc datasheet, ảnh nhãn và cấu tạo shield nếu có | Tra OD, loại màn chắn và dữ liệu vùng tiếp xúc; không suy từ tiết diện lõi. |
| Mã gland đang xét hoặc chuẩn ren và bản vẽ vị trí lắp | Đối chiếu dải kẹp, kích thước tiếp xúc shield, chiều dài ren và phụ kiện. |
| Ảnh mặt lắp, vật liệu vách/gland plate và tình trạng lớp phủ | Kiểm đường tiếp xúc dẫn điện và cấu hình làm kín theo hướng dẫn. |
| Manual thiết bị, sơ đồ xử lý shield và môi trường sử dụng | Xác định có cần liên kết shield tại đây không; kiểm giới hạn ứng dụng. |
| Số lượng, đơn vị, thời điểm cần và hồ sơ dự án yêu cầu | Chuẩn bị yêu cầu mua hàng; khả năng cung cấp và chứng từ được xác nhận theo trường hợp. |
Có thể gửi tài liệu đang có và đánh dấu mục chưa rõ. Không cần tự chọn trước một mã gland khi dữ liệu quyết định còn thiếu.
