1. Vì Sao Không Nên Chọn Cable Gland Chỉ Theo Size Ren?

Size ren chỉ giúp xác định phần ren có tương thích với lỗ ren hoặc thiết bị hay không. Nó chưa trả lời được câu hỏi cable gland có kẹp và làm kín đúng sợi cáp đang dùng hay không.

Ví dụ, một sợi cáp có đường kính ngoài 11 mm. Nhà thầu tìm cable gland M20, nhưng nếu clamping range của gland chỉ phù hợp 6–10 mm thì dù ren M20 vẫn lắp được vào tủ, phần kẹp cáp lại không phù hợp.

2. Bước 1: Kiểm Tra Đường Kính Ngoài Của Cáp

Thông số đầu tiên nên kiểm tra là đường kính ngoài của cáp – Outer Diameter (OD). Đây là kích thước thực tế của toàn bộ lớp vỏ cáp, không phải tiết diện lõi dẫn.

Một lỗi phổ biến là chọn cable gland dựa vào 1.5 mm², 2.5 mm² hoặc AWG, trong khi gland lại kẹp theo đường kính ngoài của cáp. Hai loại cáp cùng tiết diện lõi hoàn toàn có thể có OD khác nhau do số lõi, độ dày cách điện, shield hoặc vật liệu vỏ.

Cách an toàn nhất là lấy OD từ datasheet hoặc đo trực tiếp nếu đã có mẫu cáp, sau đó đối chiếu với clamping range của cable gland.

3. Bước 2: Xác Định Size Và Chuẩn Ren

Sau khi xác định được OD cáp, cần kiểm tra phần ren kết nối với tủ, enclosure hoặc thiết bị. Các chuẩn ren thường gặp gồm M (Metric), PG và NPT.

Điểm quan trọng là không nên hiểu M20, PG13.5 hay NPT 1/2" là những tên gọi có thể thay thế cho nhau. Chúng thuộc các hệ ren khác nhau, có kích thước và hình học ren khác nhau.

Vì vậy, nếu thiết bị yêu cầu ren M20 thì nên dùng đúng loại ren M20, trừ khi thiết kế đã có adapter hoặc phương án chuyển đổi phù hợp.

4. Bước 3: Chọn Vật Liệu Theo Môi Trường

Cable gland có nhiều vật liệu khác nhau, phổ biến như nylon, brass và stainless steel. Không có vật liệu nào “tốt nhất cho mọi ứng dụng”.

Ngoài vật liệu thân gland, còn cần xem gioăng, sealing và điều kiện nhiệt độ nếu dự án có yêu cầu đặc biệt.

5. Bước 4: Chọn Cấp Bảo Vệ IP Phù Hợp

IP là một phần quan trọng khi gland được lắp trên tủ điện hoặc enclosure cần chống bụi và nước. Tuy nhiên, không nên chọn IP cao nhất chỉ vì “càng cao càng tốt”.

Nhà thầu nên căn cứ môi trường thực tế: trong nhà, ngoài trời, khu vực ẩm, nơi có nước bắn, khu vực vệ sinh áp lực hoặc môi trường công nghiệp đặc thù.

Với các ứng dụng yêu cầu IP68 hoặc cao hơn, cần kiểm tra không chỉ bản thân gland, mà cả cách lắp đặt, bề mặt tiếp xúc và sealing của toàn hệ thống.

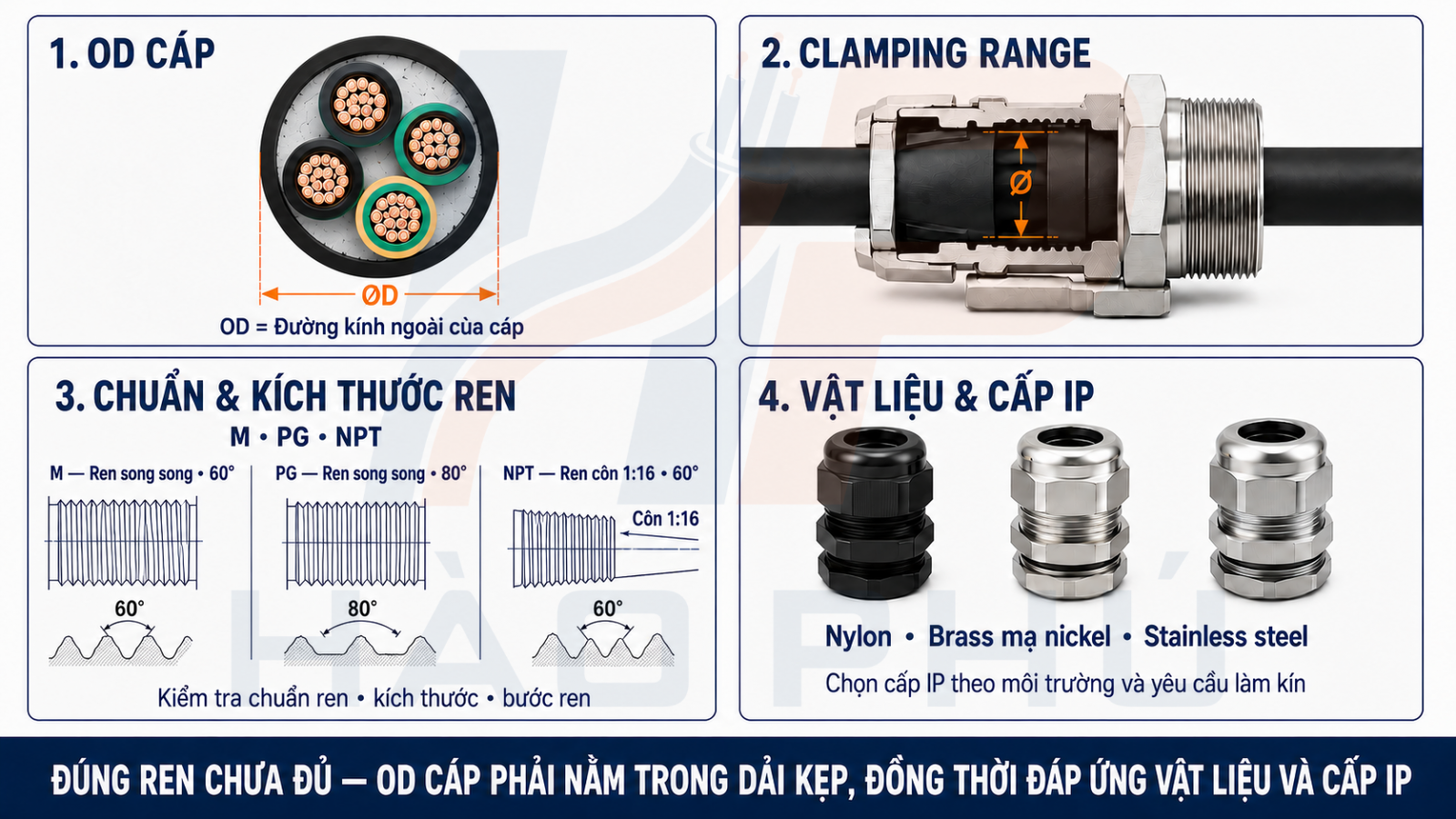

Chọn cable gland nên đối chiếu đồng thời OD cáp, clamping range, size ren, vật liệu và cấp IP.

6. Bảng Kiểm Nhanh Khi Chọn Cable Gland

7. Những Lỗi Thường Gặp Khi Chọn Cable Gland

Một số lỗi khá phổ biến gồm:

Chọn gland theo size ren nhưng không kiểm tra clamping range.
Ren đúng nhưng cáp không nằm trong dải kẹp.

Nhầm chuẩn ren.
Metric, PG và NPT không nên được coi là tương đương.

Chọn theo tiết diện lõi thay vì OD cáp.
Tiết diện lõi không phản ánh chính xác kích thước ngoài của toàn bộ sợi cáp.

Chọn sai vật liệu theo môi trường.
Một loại gland phù hợp trong nhà chưa chắc phù hợp môi trường ăn mòn hoặc ngoài trời.

Chỉ nhìn IP mà bỏ qua cách lắp đặt.
Khả năng kín phụ thuộc cả sản phẩm và điều kiện lắp đặt thực tế.

8. Nhà Thầu Nên Gửi Gì Để Đối Chiếu Cable Gland Nhanh Hơn?

Nếu đã có datasheet cáp, quá trình chọn gland sẽ nhanh hơn nhiều. Nhà thầu có thể gửi mã cáp hoặc thông tin OD để Hào Phú đối chiếu dải kẹp phù hợp.

Cable gland và phụ kiện cáp – Hào Phú hỗ trợ đối chiếu theo OD, ren và môi trường sử dụng.
