Cable Gland Là Gì? Cách Chọn Ốc Siết Cáp Theo Size, Ren, Vật Liệu Và IP
Cable gland không chỉ là phụ kiện giữ dây cáp tại vị trí đi vào tủ điện. Lựa chọn đúng còn giúp cố định cáp, hạn chế nước và bụi xâm nhập, bảo vệ vỏ cáp, duy trì độ kín của thiết bị và tăng độ ổn định cho toàn bộ hệ thống điện.
| 1 Đường kính cáp |
2 Loại ren |
3 Vật liệu |
4 Loại cáp |
5 Cấp bảo vệ IP |
Trong thực tế thi công, nhiều trường hợp chọn ốc siết cáp chỉ dựa theo tên ren như M20, M25 hoặc M32. Cách chọn này chưa đủ vì cùng một size ren có thể có nhiều dải kẹp cáp khác nhau. Nếu đường kính ngoài của cáp không nằm trong dải kẹp, cable gland có thể siết không chặt, làm biến dạng vỏ cáp hoặc không đạt độ kín như yêu cầu.
Vì vậy, cần kiểm tra đồng thời đường kính ngoài của cáp, loại ren trên tủ điện, vật liệu cable gland, cáp có giáp hay không có giáp và cấp bảo vệ IP của khu vực lắp đặt. Nội dung dưới đây được Hào Phú biên soạn theo hướng thực tế, giúp kỹ sư và nhà thầu lựa chọn cable gland chính xác hơn.
| Lưu ý kỹ thuật: Không nên chọn cable gland chỉ theo kích thước ren. Cần đối chiếu thêm đường kính ngoài thực tế của cáp, cấu tạo cáp, môi trường lắp đặt và yêu cầu độ kín của thiết bị. |
Cable Gland Là Gì?

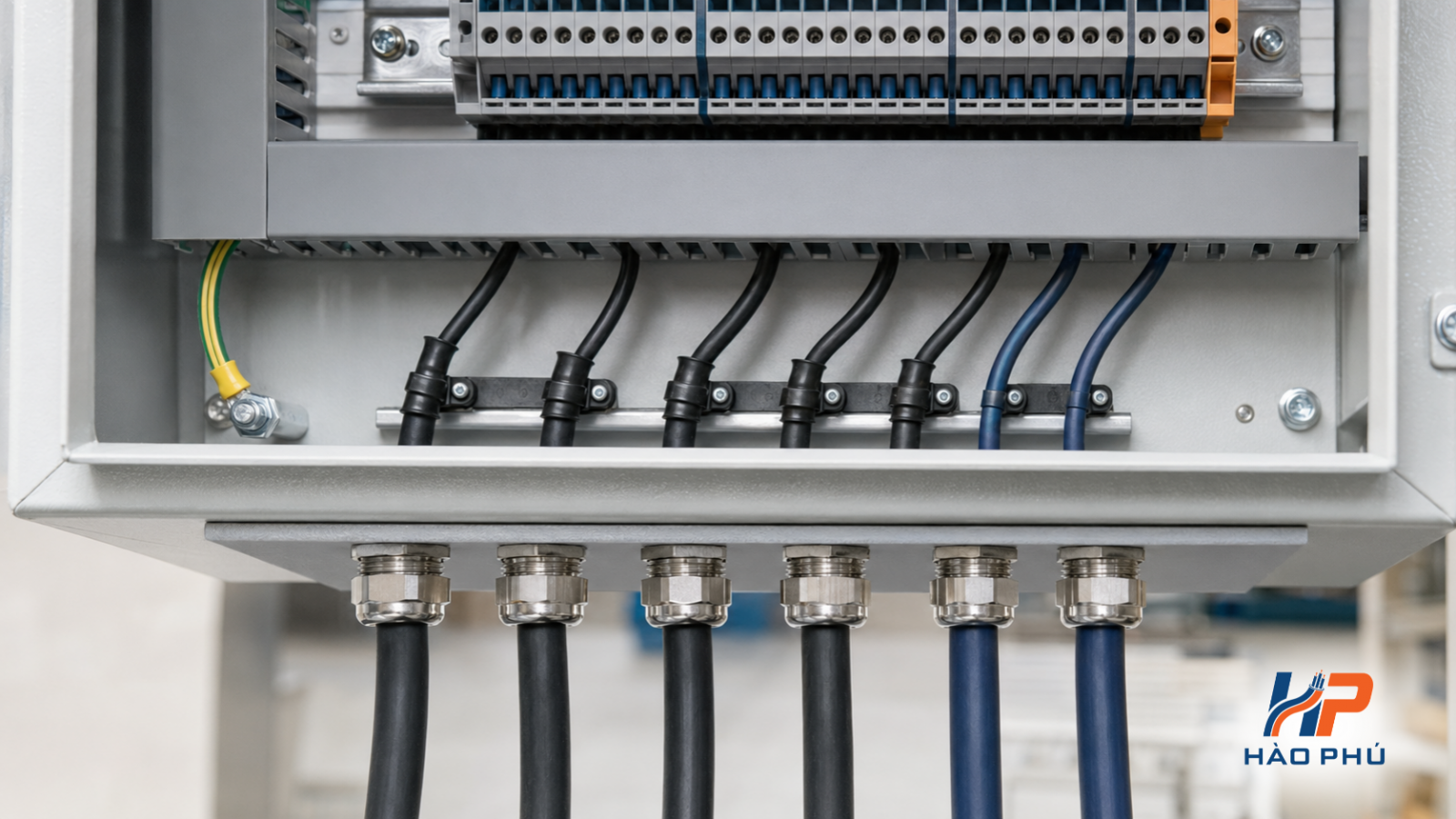

Cable gland, thường được gọi là ốc siết cáp, đầu siết cáp hoặc đầu nối cáp, là phụ kiện được lắp tại vị trí dây cáp đi xuyên qua vỏ tủ điện, hộp đấu nối, động cơ, cảm biến hoặc thiết bị công nghiệp.
Khi được lựa chọn và lắp đúng, cable gland giúp giữ cáp chắc tại vị trí đầu vào, hạn chế lực kéo truyền vào đầu đấu nối, bảo vệ lớp vỏ ngoài của cáp và duy trì khả năng chống bụi, chống nước của vỏ thiết bị.
| Chức năng | Ý nghĩa trong hệ thống |
| Cố định dây cáp | Giảm nguy cơ cáp bị kéo tuột hoặc tác động trực tiếp lên điểm đấu nối. |
| Làm kín vị trí đi cáp | Hạn chế bụi, nước hoặc hơi ẩm đi vào bên trong thiết bị. |
| Bảo vệ vỏ cáp | Giảm ma sát và hạn chế cạnh sắc của lỗ tủ điện làm hỏng lớp vỏ ngoài. |
| Duy trì cấp bảo vệ | Hỗ trợ hệ thống đạt mức bảo vệ phù hợp khi lắp đặt đúng theo hướng dẫn. |
| Tiếp địa lớp giáp | Với cable gland dành cho cáp có giáp, phụ kiện có thể hỗ trợ kẹp và liên kết lớp giáp kim loại. |
Bước 1: Chọn Theo Đường Kính Ngoài Của Cáp
Dải kẹp cáp quan trọng hơn tên size ren
Thông số đầu tiên cần kiểm tra là đường kính ngoài của cáp, thường ký hiệu là OD. Mỗi cable gland có một dải đường kính kẹp tối thiểu và tối đa. Đường kính cáp phải nằm trong dải này để gioăng có thể ôm đều quanh vỏ cáp.
| Tình trạng lựa chọn | Rủi ro có thể phát sinh |
| Cáp nhỏ hơn dải kẹp | Gioăng không ôm kín, cáp dễ trượt và khả năng chống bụi, chống nước bị giảm. |
| Cáp lớn hơn dải kẹp | Khó lắp, gioăng bị ép quá mức hoặc vỏ cáp bị biến dạng. |
| Cáp nằm gần giới hạn dải kẹp | Cần kiểm tra độ cứng vỏ cáp, dung sai đường kính và hướng dẫn của nhà sản xuất. |
| Cáp có vỏ mềm hoặc nhiều lớp | Cần siết đúng lực để tránh làm lõm hoặc hỏng cấu trúc vỏ cáp. |

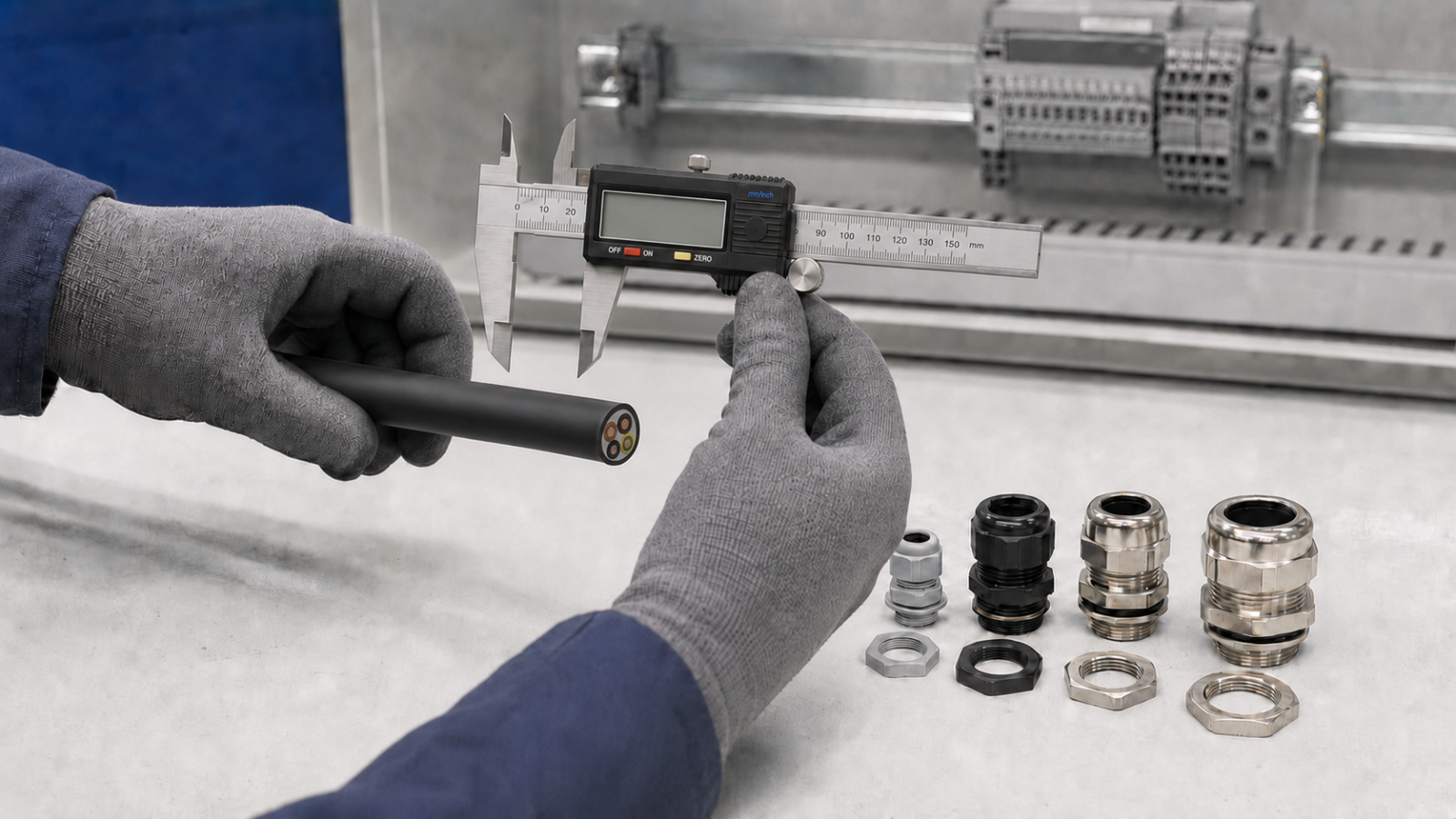

| Cách kiểm tra nhanh: Xem đường kính ngoài trong catalogue hoặc datasheet của cáp. Nếu không có tài liệu, cần đo thực tế bằng thước cặp tại phần vỏ ngoài ổn định của cáp. |
Bước 2: Chọn Đúng Loại Ren M, PG, NPT Hoặc G
Ren cable gland phải tương thích với lỗ ren hoặc lỗ khoan trên thiết bị. Các hệ ren có hình dạng và bước ren khác nhau, vì vậy không nên lắp thay thế cho nhau chỉ vì đường kính nhìn gần giống.
| Loại ren | Đặc điểm nhận biết | Ứng dụng thường gặp |
| Metric M | Ren hệ mét, thường ghi M16, M20, M25, M32... | Tủ điện và thiết bị công nghiệp theo tiêu chuẩn châu Âu hoặc IEC. |
| PG | Hệ ren Panzergewinde, thường ghi PG7, PG9, PG11, PG13.5... | Thiết bị và tủ điện đời cũ hoặc một số ứng dụng châu Âu. |
| NPT | Ren ống côn theo hệ inch, thường ghi 1/2" NPT, 3/4" NPT... | Thiết bị theo tiêu chuẩn Mỹ, dầu khí hoặc instrumentation. |
| G / BSPP | Ren ống song song hệ inch. | Một số hộp nối, thiết bị đo và ứng dụng công nghiệp. |
Khi tủ điện chỉ có lỗ trơn, cable gland thường được lắp bằng đai ốc khóa phía trong. Khi thiết bị có lỗ ren sẵn, cần chọn đúng loại ren, đường kính danh nghĩa và chiều dài phần ren.

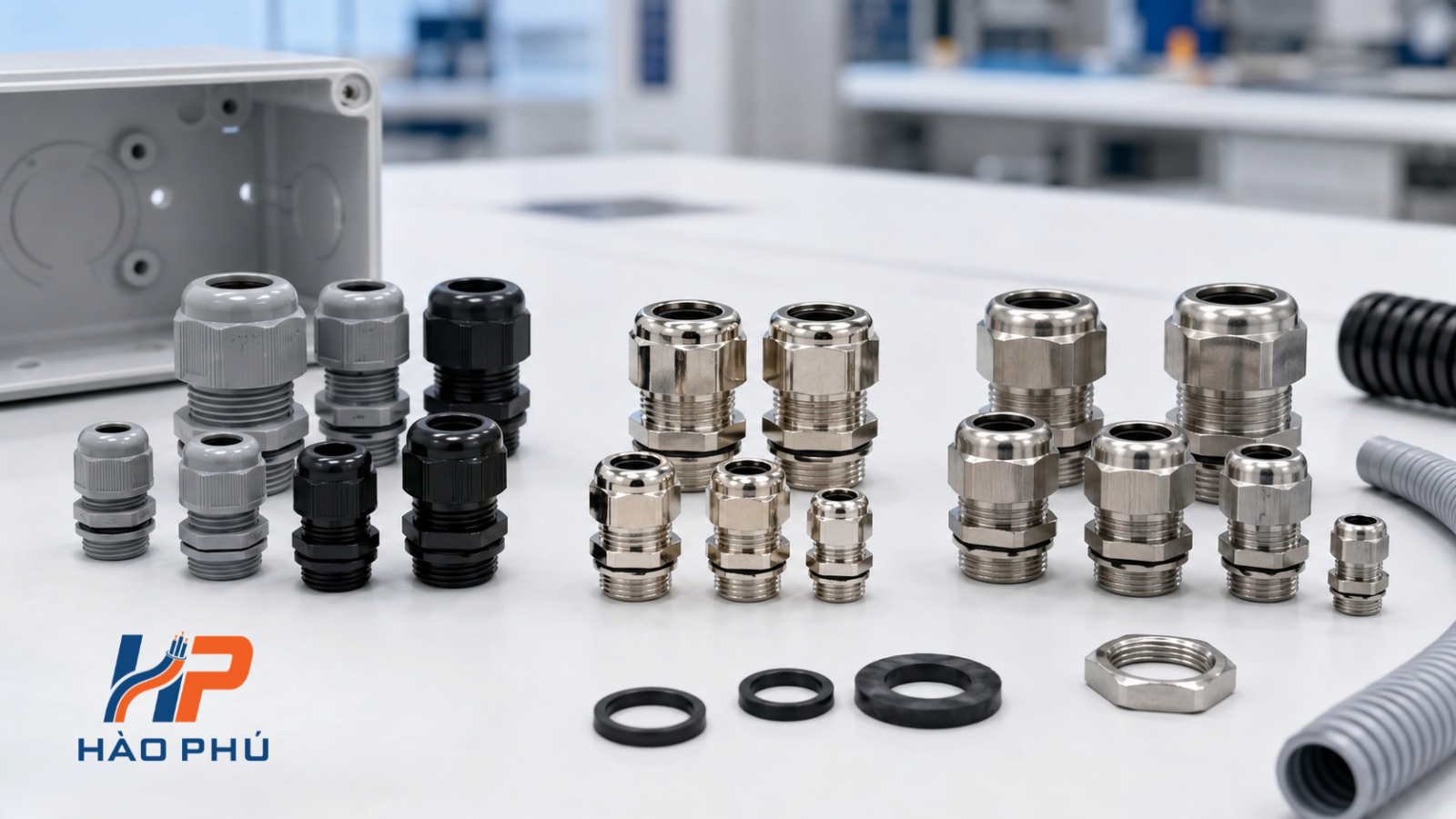

Bước 3: Chọn Cable Gland Theo Vật Liệu
Vật liệu quyết định độ bền cơ học, khả năng chống ăn mòn, khối lượng và chi phí của cable gland. Không có một vật liệu phù hợp cho mọi môi trường.
| Vật liệu | Ưu điểm chính | Môi trường phù hợp |
| Nhựa Polyamide | Nhẹ, cách điện, chống ăn mòn và chi phí hợp lý. | Tủ điện trong nhà, hộp điều khiển, thiết bị tự động hóa. |
| Đồng mạ nickel | Độ bền cơ học tốt, chịu va đập và nhiệt tốt hơn nhựa. | Máy móc, tủ điện công nghiệp và khu vực cần độ chắc chắn cao. |
| Inox SS304 | Chống gỉ tốt, bền và dễ vệ sinh. | Nhà máy thực phẩm, khu vực ẩm và môi trường vệ sinh cao. |
| Inox SS316 | Khả năng chống ăn mòn cao hơn SS304 trong nhiều môi trường khắc nghiệt. | Hóa chất, ven biển, dầu khí và khu vực rửa thường xuyên. |
Bước 4: Phân Biệt Cable Gland Cho Cáp Có Giáp Và Không Có Giáp
Đây là điểm dễ nhầm nhất khi lựa chọn. Cable gland cho cáp không giáp chủ yếu kẹp vào lớp vỏ ngoài. Cable gland cho cáp có giáp được thiết kế thêm bộ phận kẹp lớp giáp kim loại và có thể hỗ trợ duy trì liên tục điện giữa lớp giáp và thiết bị.
| Loại cable gland | Cấu tạo và chức năng | Loại cáp phù hợp |
| Không giáp | Kẹp và làm kín trực tiếp trên lớp vỏ ngoài của cáp. | Cáp điều khiển, cáp điện, cáp tín hiệu không có lớp giáp kim loại. |
| Có giáp | Có bộ phận kẹp lớp giáp, giữ cáp chắc và hỗ trợ liên kết lớp giáp. | Cáp SWA, cáp băng thép hoặc cáp có lớp giáp kim loại tương thích. |
| Double compression | Làm kín tại nhiều vị trí trên cáp và giữ chắc lớp giáp. | Dầu khí, ngoài trời và môi trường công nghiệp khắc nghiệt. |
| Giải thích đơn giản: Cable gland không giáp chỉ giữ phần vỏ ngoài của dây. Cable gland có giáp vừa giữ vỏ cáp vừa kẹp lớp kim loại bảo vệ bên trong cáp. |
Bước 5: Chọn Cấp Bảo Vệ IP Phù Hợp
Cấp bảo vệ IP thể hiện khả năng bảo vệ thiết bị trước bụi và nước trong điều kiện thử nghiệm quy định. Khi chọn cable gland, cần đối chiếu cấp IP của phụ kiện với yêu cầu của tủ điện hoặc thiết bị.
| Cấp IP | Khả năng bảo vệ tham khảo | Ứng dụng thường gặp |
| IP54 | Hạn chế bụi và nước bắn từ nhiều hướng. | Tủ điện trong nhà, môi trường ít bụi và ít nước. |
| IP65 | Chống bụi và chống tia nước. | Nhà xưởng, khu vực ẩm và tủ điện công nghiệp. |
| IP66 | Chống bụi và chịu tia nước mạnh hơn. | Ngoài trời hoặc khu vực vệ sinh bằng nước. |
| IP68 | Chống bụi và có khả năng làm việc trong điều kiện ngâm nước theo giới hạn của nhà sản xuất. | Ứng dụng ngoài trời, khu vực ẩm cao hoặc thiết bị yêu cầu độ kín cao. |
Cấp IP công bố chỉ đạt được khi cable gland được lắp đúng, cáp nằm trong dải kẹp, bề mặt lắp đặt phù hợp và sử dụng đầy đủ gioăng, đai ốc hoặc phụ kiện làm kín theo yêu cầu.
Bảng Chọn Nhanh Cable Gland Theo Ứng Dụng
| Khu vực sử dụng | Loại cable gland nên xem xét | Điểm cần ưu tiên |
| Tủ điều khiển trong nhà | Nhựa Polyamide hoặc đồng mạ nickel | Dải kẹp đúng cáp, ren tương thích và độ kín phù hợp. |
| Động cơ và máy móc | Đồng mạ nickel hoặc inox | Độ bền cơ học, chống rung và giữ cáp chắc chắn. |
| Tủ điện ngoài trời | Đồng mạ nickel hoặc inox, cấp IP phù hợp | Chống nước, tia UV và ăn mòn. |
| Cáp có giáp | Cable gland armored | Đúng loại giáp, đúng đường kính vỏ trong và vỏ ngoài. |
| Nhà máy thực phẩm | Inox SS304 hoặc SS316 | Dễ vệ sinh, chống gỉ và phù hợp quy trình làm sạch. |
| Hóa chất hoặc ven biển | Inox SS316 hoặc vật liệu chuyên dụng | Khả năng chống ăn mòn theo môi chất thực tế. |

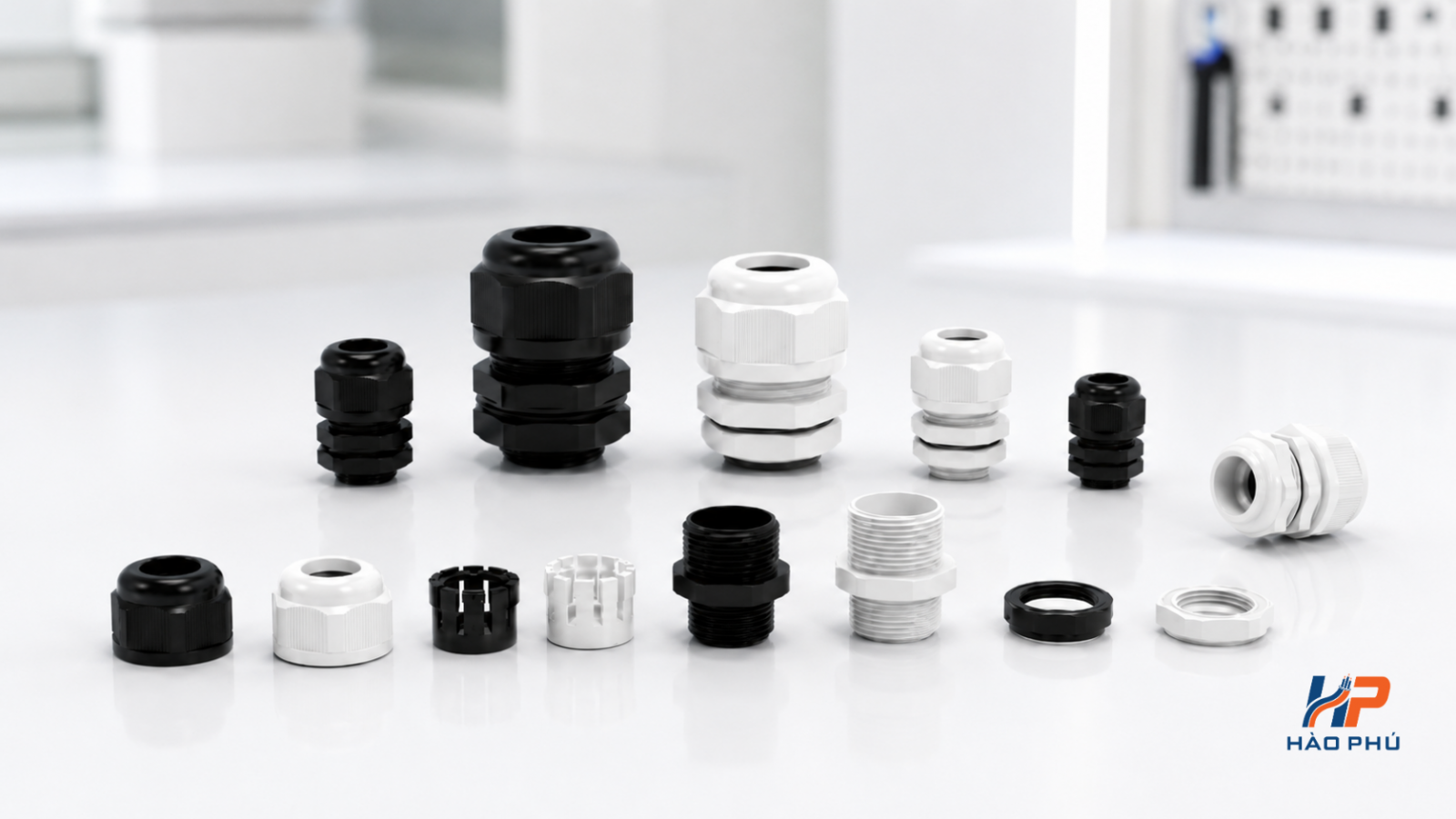

Những Thông Tin Cần Gửi Khi Yêu Cầu Báo Giá
| Thông tin cần cung cấp | Lý do cần kiểm tra |
| Đường kính ngoài của cáp | Dùng để xác định dải kẹp cable gland phù hợp. |
| Loại ren hoặc kích thước lỗ | Giúp chọn đúng ren M, PG, NPT, G hoặc phụ kiện chuyển ren. |
| Cáp có giáp hay không có giáp | Quyết định cấu tạo cable gland cần sử dụng. |
| Vật liệu yêu cầu | Đảm bảo phù hợp môi trường và tiêu chuẩn của dự án. |
| Cấp bảo vệ IP | Đối chiếu với yêu cầu độ kín của tủ hoặc thiết bị. |
| Số lượng và hồ sơ kỹ thuật | Giúp chuẩn bị báo giá, catalogue, datasheet và chứng từ phù hợp. |
6 Sai Lầm Thường Gặp Khi Chọn Ốc Siết Cáp
| Sai lầm | Hệ quả có thể phát sinh |
| Chỉ chọn theo size M20, M25, M32 | Ren có thể đúng nhưng dải kẹp không phù hợp với đường kính cáp. |
| Nhầm ren M với PG hoặc NPT | Không lắp được, hỏng ren hoặc không đảm bảo độ kín. |
| Dùng gland không giáp cho cáp có giáp | Lớp giáp không được kẹp đúng và có thể ảnh hưởng độ ổn định của tuyến cáp. |
| Chọn vật liệu không phù hợp môi trường | Phụ kiện nhanh xuống cấp, ăn mòn hoặc mất độ bền cơ học. |
| Không kiểm tra cấp IP sau lắp đặt | Thiết bị có thể không đạt độ kín dù cable gland có công bố IP cao. |
| Siết quá chặt hoặc quá lỏng | Gây biến dạng vỏ cáp, hỏng gioăng hoặc giảm khả năng giữ cáp. |
HÀO PHÚ HỖ TRỢ GÌ KHI KHÁCH HÀNG CẦN CABLE GLAND?
Hào Phú hỗ trợ khách hàng kiểm tra đường kính cáp, lựa chọn dải kẹp, đối chiếu loại ren, vật liệu, cấp bảo vệ IP và xác định cable gland phù hợp cho cáp có giáp hoặc không có giáp. Ngoài cable gland, Hào Phú có thể hỗ trợ thêm các nhóm phụ kiện cáp liên quan như dây rút, đầu cosse, terminal block, phụ kiện tiếp địa, cáp điện, cáp điều khiển và vật tư đấu nối.
