Cáp điều khiển chống nhiễu: chọn theo loại tín hiệu và cấu trúc shield
Cáp điều khiển chống nhiễu là cáp có màn chắn kim loại, thường gọi là shield, nhằm hạn chế ảnh hưởng của nhiễu điện từ lên mạch bên trong. Để chọn đúng, cần xác định loại tín hiệu trước, sau đó đối chiếu số lõi hoặc số đôi, vị trí màn chắn, đặc tính điện và điều kiện lắp đặt.
Một cáp có lưới đồng không tự động dùng chung được cho ngõ vào/ra số, tín hiệu analog, RS485 và encoder. Hai cáp cùng bốn lõi cũng có thể khác hoàn toàn về cách ghép đôi, lõi bảo vệ và cấu trúc shield.
| Trình tự chọn: Loại tín hiệu → Số lõi/đôi → Vị trí shield → Datasheet đúng mã → Điều kiện lắp đặt |

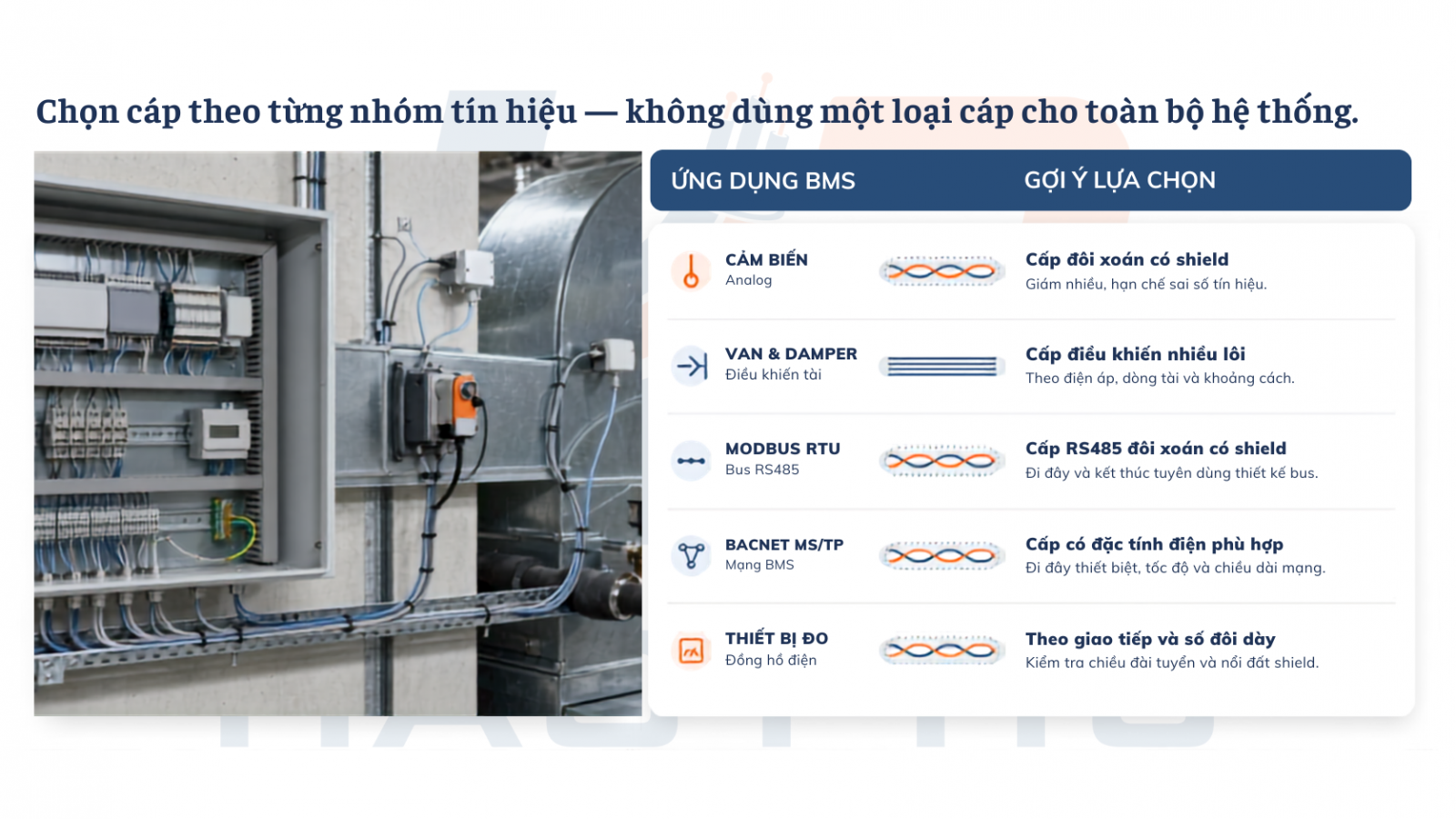

1. Chọn cáp theo tín hiệu, không chỉ theo tên PLC hoặc BMS

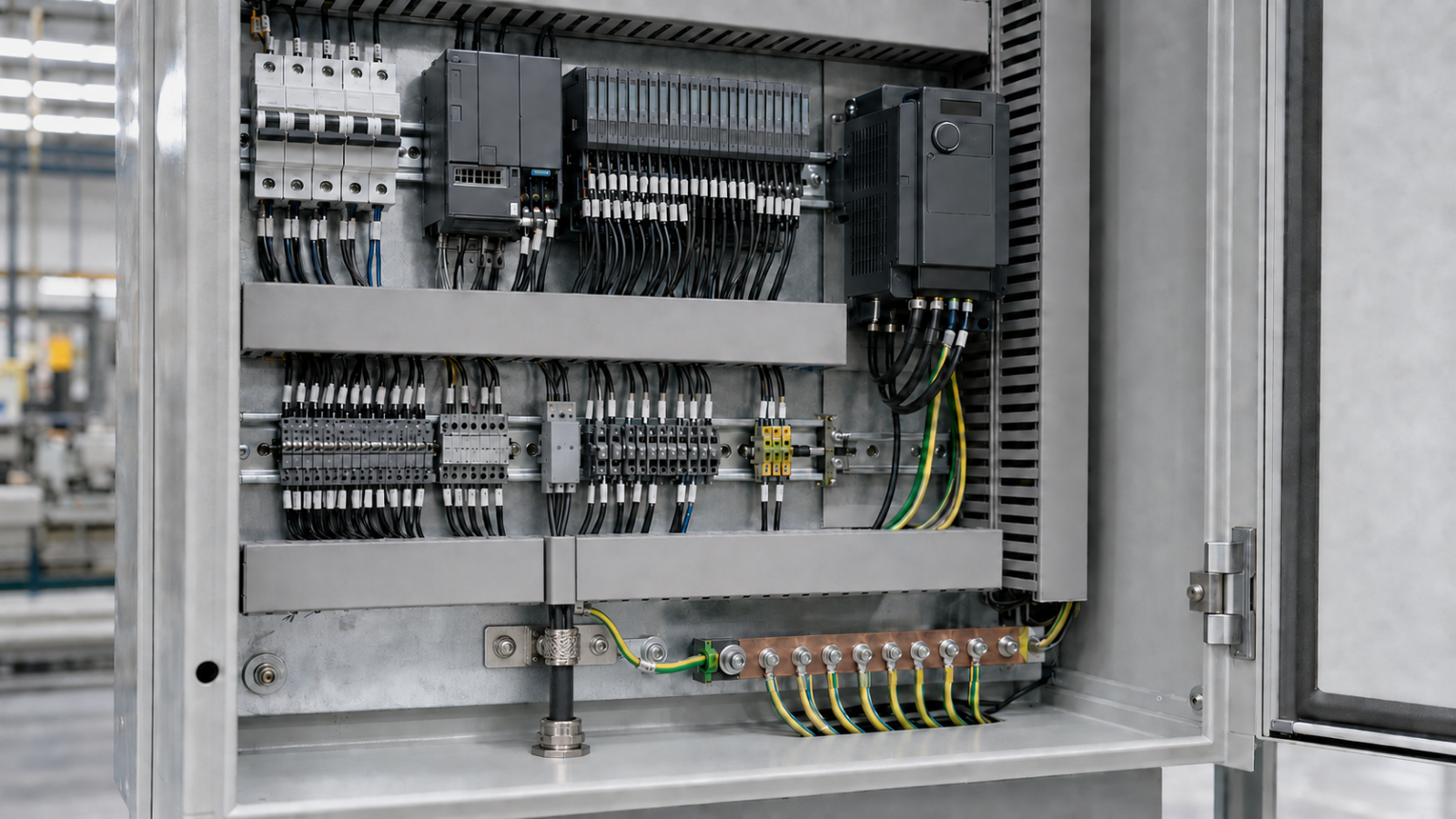

Trên cùng một máy hoặc tủ điện có thể đồng thời tồn tại mạch chạy/dừng, tín hiệu đo lường, đường truyền thông và phản hồi vị trí. Vì vậy, đầu vào để chọn cáp là cổng và mạch cần đấu nối, lấy từ manual thiết bị, sơ đồ dây và danh sách tín hiệu.
| Nhóm tín hiệu | Đầu vào cần kiểm | Cấu tạo cần đối chiếu |
|---|---|---|
| I/O số thông thường Nút nhấn, tiếp điểm, tín hiệu trạng thái |
Điện áp, dòng tải, số mạch, dây chung, lõi dự phòng và yêu cầu màn chắn trong manual/sơ đồ. | Cáp nhiều lõi với số lõi và tiết diện phù hợp. Xác định có cần shield hay không; không tự thêm yêu cầu đôi xoắn cho mọi mạch I/O. |
| Analog 4–20 mA, 0–10 V | Thiết bị 2/3/4 dây, số kênh, cách cấp nguồn, chiều dài, yêu cầu ghép đôi và shield tổng/riêng. | Số lõi/đôi theo sơ đồ thực. Kiểm điện trở tuyến, cách điện và màn chắn; không lấy quy cách của một loop 2 dây áp cho mọi cảm biến. |
| RS485 Ví dụ Modbus RTU, BACnet MS/TP |
Cổng thiết bị, tốc độ truyền, chiều dài, sơ đồ bus, dây Common nếu yêu cầu và cách kết thúc tuyến. | Đôi xoắn đúng mạch dữ liệu; trở kháng đặc tính, điện dung và shield đáp ứng thiết kế. “Có chống nhiễu” chưa chứng minh phù hợp RS485. |
| Encoder và phản hồi vị trí | Chuẩn đầu ra, sơ đồ chân, nguồn nuôi, tần số xung hoặc tốc độ dữ liệu, chiều dài và chuyển động của tuyến. | Đúng số đôi và cách ghép các tín hiệu theo manual; kiểm điện dung, shield, đầu nối và khả năng uốn/xoắn. Không chọn chỉ bằng số lõi. |
Cách dùng bảng: chọn dòng tương ứng với cổng thiết bị, điền đủ đầu vào rồi mới tra mã cáp. BMS là hệ thống quản lý tòa nhà, không phải một loại tín hiệu; còn RS485 quy định đặc tính điện của giao tiếp, khác với giao thức trao đổi dữ liệu.
Nguồn về RS485: Texas Instruments — The RS-485 Design Guide, SLLA272D, mục 2 và 5–6. Ví dụ yêu cầu encoder: Beckhoff EL5101-00xx, phiên bản 5.3.0, trang 27–32 phân biệt đầu vào vi sai và đầu vào đơn, đồng thời nêu yêu cầu cáp có shield và đôi xoắn.
Với tuyến đo lường, xem cách chọn cáp analog 4–20 mA cho cảm biến và PLC để kiểm cấu hình loop và điện trở tuyến. Với đường truyền thông, xem hướng dẫn chọn cáp RS485 cho Modbus RTU và BMS để đối chiếu số đôi, Common và đặc tính truyền dẫn.
| Phân biệt tuyến của biến tần: tín hiệu điều khiển, đường truyền thông, cáp encoder và cáp công suất từ biến tần đến motor có nhiệm vụ khác nhau. Không dùng cáp tín hiệu có shield thay cáp công suất chỉ vì cùng có màn chắn kim loại. |
2. Shield, giáp và xoắn đôi khác nhau ở điểm nào?
Shield — màn chắn chống nhiễu: lớp kim loại bao quanh một nhóm lõi, từng đôi hoặc toàn bộ bó dây. Khi đọc datasheet, cần xác định cả vật liệu và vị trí lớp này.
Giáp — armor: lớp bảo vệ cơ học, chẳng hạn giáp bằng sợi hoặc băng kim loại. Không tự coi lớp giáp là đáp án thay cho yêu cầu shield của thiết bị.
Đôi xoắn — twisted pair, viết tắt TP: hai lõi cách điện được xoắn thành một đôi. Đây là cách bố trí lõi, không phải một lớp màn chắn. Cáp có đôi xoắn vẫn có thể chỉ dùng shield tổng.
Nguồn phân biệt chức năng các lớp: Belden — các lớp cấu tạo cáp đồng; cấu trúc đôi xoắn và màn chắn: LAPP — Shielded cables and connection systems.
Kiểm vị trí shield trước khi so sánh số lớp
Shield tổng bao quanh toàn bộ bó lõi hoặc các đôi. Shield riêng từng đôi bao quanh từng đôi độc lập; một số cấu tạo có thêm shield tổng bên ngoài.
Vì vậy, “foil + braid” bao quanh chung cả bó dây không đồng nghĩa “shield riêng từng đôi”. Nếu hồ sơ yêu cầu màn chắn riêng, cần tìm đúng mô tả và hình cấu tạo trong datasheet, thay vì chỉ đếm có một hay hai lớp chống nhiễu.
 |
| Sơ đồ minh họa: màn chắn quanh toàn bộ bó dây không thay cho màn chắn riêng quanh từng đôi. |

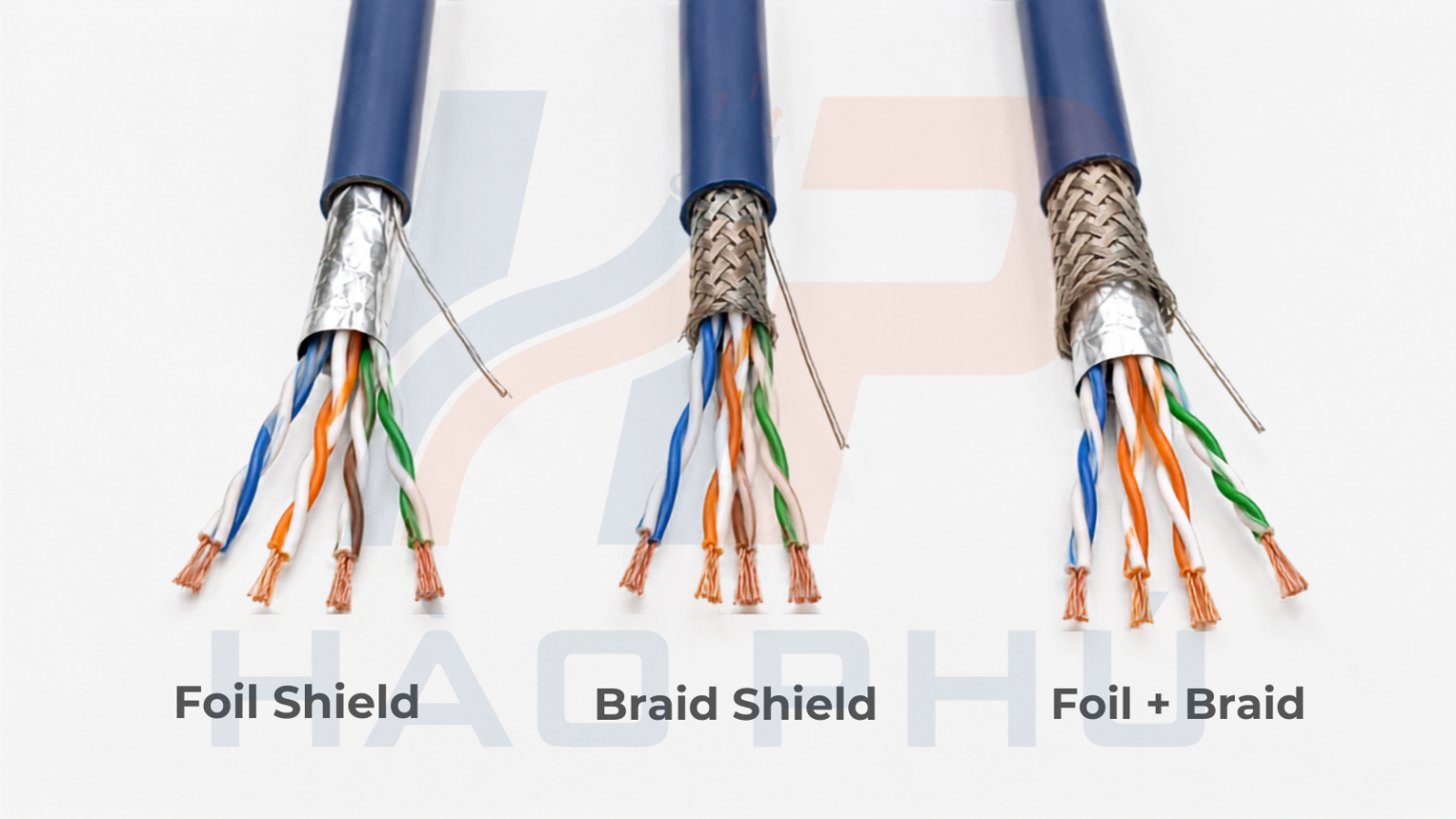

Foil, braid hay kết hợp: cần kiểm gì?
| Cấu trúc | Nhận diện | Dữ liệu cần đối chiếu |
|---|---|---|
| Foil Màng kim loại |
Lớp màng kim loại hoặc màng kim loại ghép vật liệu nền, bọc quanh nhóm lõi cần che chắn. | Bọc tổng hay từng đôi; cấu tạo dây tiếp xúc màn chắn nếu có; phương án đấu nối và điều kiện uốn. |
| Braid Lưới kim loại bện |
Các sợi kim loại đan thành lưới; vật liệu và độ che phủ tùy mã cáp. | Vật liệu, độ che phủ, dữ liệu che chắn được công bố và khả năng chịu chuyển động của cả cáp. |
| Foil + braid | Kết hợp màn chắn dạng màng và dạng lưới. | Từng lớp nằm ở đâu và che chắn nhóm nào; không suy ra cáp phù hợp mọi giao tiếp hoặc mọi chế độ chuyển động. |
Bảng này dùng để đọc cấu tạo, không xếp hạng chất lượng chung. Không nên áp quy tắc “foil cho nhiễu nhẹ, braid cho nhiễu mạnh” hoặc “hai lớp luôn dùng tốt hơn”. Độ che phủ màn chắn cũng không phải tỷ lệ phần trăm nhiễu được loại bỏ.
3. Đối chiếu hai mã LAPP: cùng có shield nhưng khác cách bố trí lõi
Hai mã dưới đây được liệt kê trên website Hào Phú. Mục đích đối chiếu là nhận ra khác biệt cấu tạo trước khi hỏi mua; không khẳng định chúng thay thế được nhau hoặc đang có sẵn trong kho.
| Mã và trang sản phẩm | Cấu tạo đã đối chiếu | Ý nghĩa khi chọn |
|---|---|---|
| LAPP ÖLFLEX CLASSIC 110 CY — 1135304 4G1,5 mm² |
Bốn lõi tổng cộng, gồm một lõi PE. Các lõi được bện theo lớp; shield tổng bằng lưới đồng mạ thiếc. Vỏ ngoài PVC trong suốt. | Xem xét cho mạch điều khiển phù hợp quy cách và điều kiện hãng công bố. Không đọc “bốn lõi” thành “hai đôi xoắn”; không coi PE là lõi tín hiệu dự phòng. |
| LAPP UNITRONIC LiYCY (TP) — 0035810 2 × 2 × 0,5 mm² |
Hai đôi xoắn, tổng cộng bốn lõi. Cách điện PVC, shield tổng bằng lưới đồng mạ thiếc, vỏ PVC xám. Không có shield riêng từng đôi. | Xem xét cho mạch đo lường hoặc tín hiệu tần số thấp phù hợp. Chưa đủ căn cứ dùng thay cáp RS485, encoder hoặc cáp yêu cầu shield riêng chỉ từ số đôi và lớp lưới. |
Nguồn mã 1135304: trang sản phẩm LAPP và DB1135752EN, phiên bản 08, hiệu lực 20/11/2024.
Nguồn mã 0035810: trang sản phẩm LAPP và DB0035131EN, phiên bản 06, hiệu lực 20/01/2025.
Khi yêu cầu chỉ ghi “cáp bốn lõi chống nhiễu”, hãy làm rõ cần bốn lõi làm việc, có PE hay cần hai đôi xoắn. Có thể đối chiếu thêm cách đọc số lõi, số đôi và ký hiệu G/X trên cáp trước khi gửi quy cách.
 |
| LAPP 0035810 có quy cách 2 × 2 × 0,5 mm²; hai đôi xoắn dùng chung lớp lưới chống nhiễu. |
4. Ví dụ: đủ hai đôi nhưng vẫn không đạt yêu cầu shield
Tình huống giả định: hai transmitter 4–20 mA loại 2 dây đi về cùng tủ trên tuyến cố định trong nhà, dài 60 m. Sơ đồ đã xác định mỗi loop dùng một đôi riêng; hồ sơ dự án yêu cầu màn chắn riêng từng đôi. Quy cách tiết diện đang được xem xét là 0,5 mm².
| Nội dung kiểm | Kết quả đối chiếu |
|---|---|
| Số đôi của 0035810 | Có hai đôi, đáp ứng riêng yêu cầu về số đôi trong tình huống này, chưa tính dự phòng. |
| Vị trí màn chắn | 0035810 dùng shield tổng, không có shield riêng từng đôi. Vì vậy không đáp ứng điều kiện màn chắn đang được yêu cầu. |
| Dữ liệu vẫn còn thiếu | Điện áp nguồn, điện áp tối thiểu của transmitter, tải ngõ vào và thiết bị nối tiếp, điện trở cáp ở điều kiện vận hành, phương án đấu shield và điều kiện môi trường cụ thể. |
Kết luận được phép: không chấp thuận 0035810 thay cho cáp yêu cầu shield riêng chỉ vì đủ hai đôi. Cần tìm cấu tạo đáp ứng yêu cầu màn chắn, sau đó mới kiểm tiếp tiết diện và điều kiện vận hành. Nếu muốn thay đổi yêu cầu trong hồ sơ, phải có đối chiếu và chấp thuận của bên thiết kế.
Có thể bắt đầu từ nhóm cáp instrument và tín hiệu analog tại Hào Phú, rồi yêu cầu datasheet đúng biến thể có cấu trúc màn chắn cần dùng. Tên nhóm hàng hoặc hậu tố thương mại chưa thay thế cho việc kiểm từng lớp cấu tạo.
5. Kiểm cách đấu shield và điều kiện lắp trước khi chốt mã
Cấu tạo cáp và cách lắp đặt phải được xem cùng nhau. Cáp đúng số đôi, đúng màn chắn vẫn có thể không phù hợp nếu đi sai tuyến, đấu shield không đúng hướng dẫn hoặc chịu chuyển động vượt khả năng thiết kế.
- Đấu shield theo manual và thiết kế tiếp địa: xác định điểm kết nối, đầu nối hoặc kẹp màn chắn; không áp một quy tắc “luôn nối một đầu” hay “luôn nối hai đầu” cho mọi thiết bị.
- Kiểm yêu cầu tiếp xúc 360°: khi thiết bị hoặc thiết kế yêu cầu tiếp xúc màn chắn quanh chu vi, chọn phụ kiện phù hợp; không coi mọi ốc siết cáp kim loại đều có chức năng kết nối shield.
- Giữ đúng đôi khi đấu nối: không lấy hai lõi từ hai đôi khác nhau để tạo một đôi tín hiệu; hạn chế đoạn tháo xoắn theo hướng dẫn lắp đặt.
- Phân biệt shield, dây drain, Common và PE: dây tiếp xúc màn chắn không tự thay thế dây tham chiếu tín hiệu hoặc dây bảo vệ.

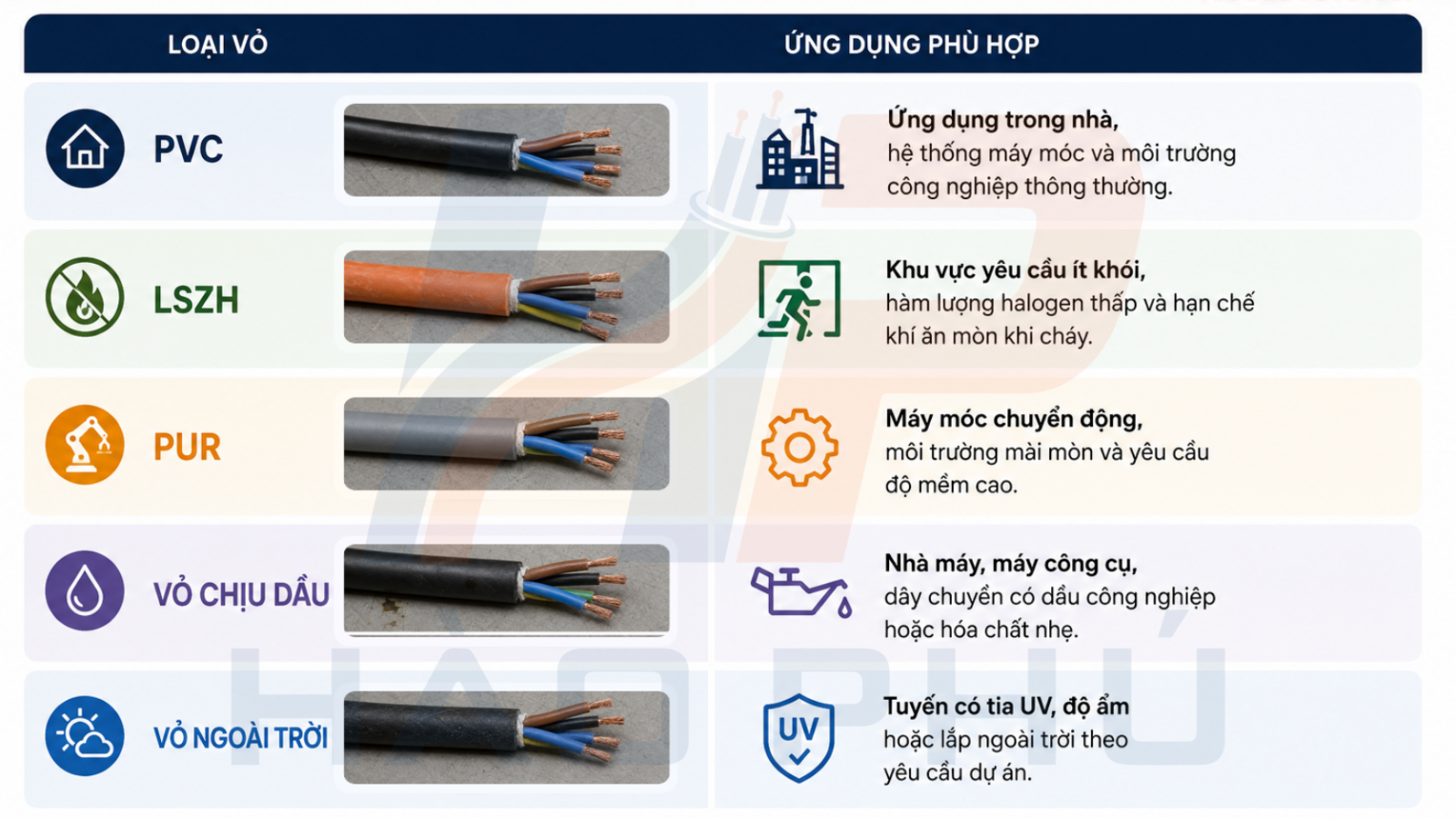

- Kiểm tuyến và môi trường: bố trí với cáp công suất theo hướng dẫn hệ thống; kiểm dầu, UV, độ ẩm, nhiệt độ và bán kính uốn của đúng mã.
- Kiểm chuyển động thực tế: lắp cố định, uốn thỉnh thoảng, chạy xích và xoắn robot là những điều kiện khác nhau. Có lưới bện hoặc ruột dẫn mềm chưa đủ để xác nhận dùng cho chuyển động liên tục.
Nguồn về kết nối màn chắn: LAPP — phần Connectors, Glands và Installation. Với đường truyền giữa các thiết bị có chênh lệch điện thế đất, tham khảo thêm TI SLLA272D, mục 11 — Grounding and Isolation; không xử lý vấn đề này chỉ bằng cách đổi sang cáp có nhiều lớp shield hơn.
Riêng ÖLFLEX CLASSIC 110 CY, cần đối chiếu giới hạn lắp cố định và uốn thỉnh thoảng trong datasheet. Bài khi nào nên dùng ÖLFLEX CLASSIC 110 CY giúp kiểm tiếp phạm vi ứng dụng của dòng này.
| Trước khi đặt hàng: cần trả lời được cáp mang tín hiệu gì, cần bao nhiêu lõi/đôi, shield nằm ở đâu và datasheet có đáp ứng điều kiện tuyến hay không. Nếu một trong các trường này chưa rõ, hãy bổ sung dữ liệu thay vì chọn theo tên “cáp chống nhiễu”. |
6. Cần gửi gì để chọn và báo giá cáp điều khiển chống nhiễu?
| Thông tin cần gửi | Giúp kiểm điều gì? |
|---|---|
| Thiết bị hai đầu, loại tín hiệu, manual hoặc sơ đồ dây | Xác định giao tiếp, nguồn, số mạch và yêu cầu đấu nối. |
| Số lõi/đôi, tiết diện, yêu cầu shield tổng hoặc riêng | Đối chiếu cấu tạo, lõi dự phòng và các điều kiện không được thay đổi. |
| Chiều dài từng tuyến, cách đi dây và chuyển động | Kiểm đặc tính điện, giới hạn lắp đặt và nhu cầu cáp chuyên dụng. |
| Môi trường và phụ kiện đấu nối | Kiểm vỏ cáp, đường kính, nhiệt độ và phương án kết nối màn chắn. |
| Mã cũ/ảnh tem hoặc BOQ, số lượng, thời điểm cần và hồ sơ yêu cầu | Tra đúng biến thể, làm rõ phần còn thiếu và chuẩn bị báo giá theo nhu cầu thực tế. |
Nếu chưa có mã, có thể gửi dữ liệu đang có và đánh dấu những trường chưa xác định. Không cần tự chọn trước loại shield hoặc suy đoán quy cách để hoàn thiện yêu cầu.
