Cáp YSLCY LAPP Là Gì? Thông Số, Ứng Dụng Và Khả Năng Chống Nhiễu

YSLCY là dòng cáp nguồn và điều khiển có shield của LAPP Asia Pacific, điện áp danh định 300/500V, được sử dụng cho các kết nối đo lường, giám sát và điều khiển trong máy móc công nghiệp, hệ thống HVAC và nhiều thiết bị kỹ thuật khác.

Điểm nổi bật của YSLCY là lớp lưới bện đồng mạ thiếc giúp hỗ trợ kiểm soát nhiễu điện từ trong môi trường cần chú trọng EMC. Khi lựa chọn cáp, cần kiểm tra đúng số lõi, tiết diện, article number và điều kiện lắp đặt thay vì chỉ gọi chung là “cáp chống nhiễu YSLCY”.

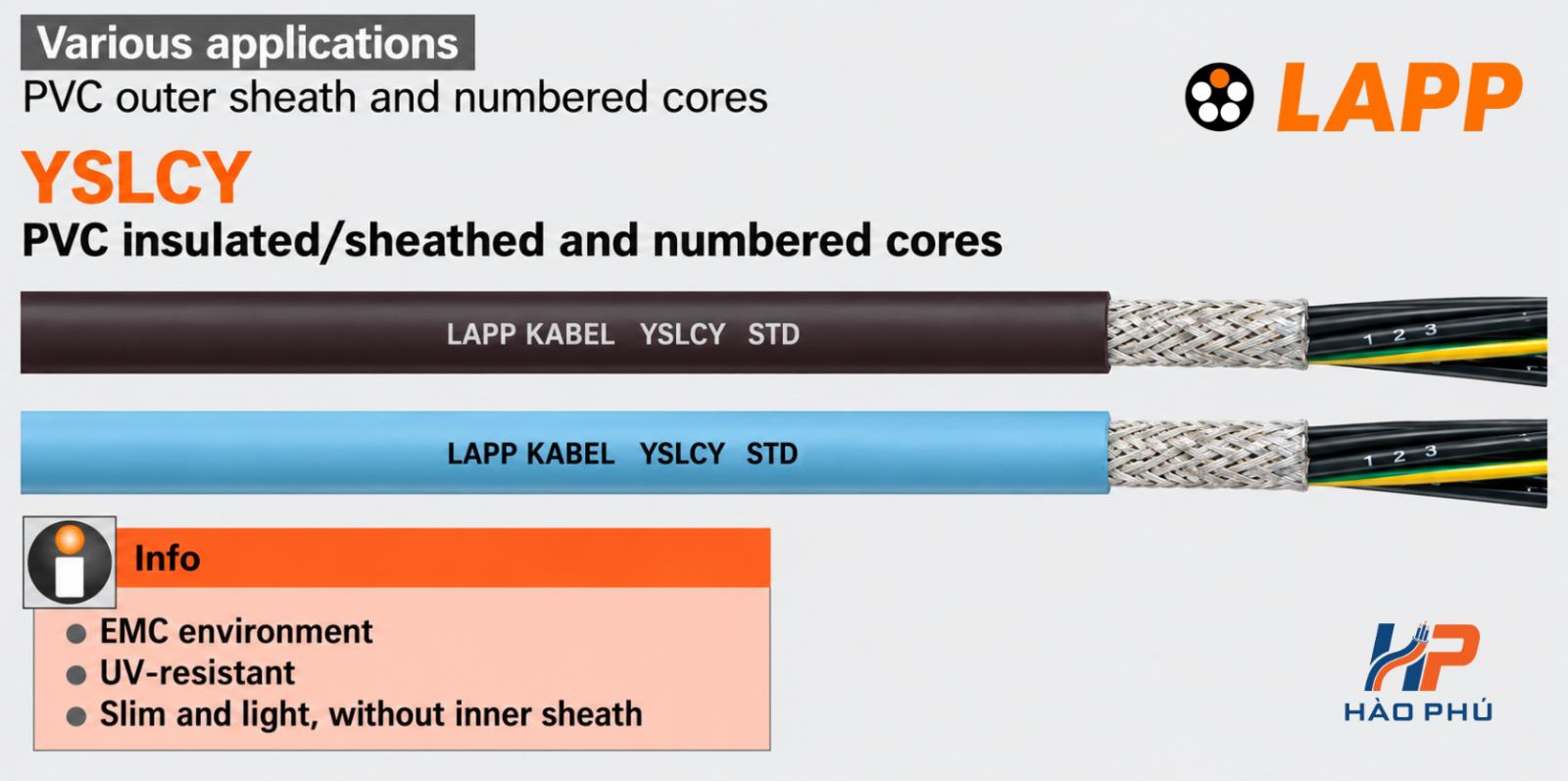

Cáp YSLCY LAPP – dòng cáp nguồn và điều khiển có lớp shield chống nhiễu.

1. Cáp YSLCY LAPP Là Gì?

YSLCY là cáp nguồn và điều khiển nhiều lõi có shield tổng thể, được thiết kế cho các ứng dụng cần truyền tín hiệu điều khiển ổn định trong môi trường công nghiệp.

Theo datasheet LAPP, cấu tạo chính của YSLCY gồm:

• Ruột đồng mềm Class 5 theo IEC 60228.
• Cách điện lõi bằng PVC.
• Các lõi được xoắn theo lớp.
• Lớp quấn Mylar.
• Lưới bện đồng mạ thiếc.
• Vỏ ngoài PVC màu xám hoặc đen.

YSLCY phù hợp cho lắp đặt cố định hoặc các ứng dụng có chuyển động tự do nhưng không liên tục, không chịu lực kéo hoặc dẫn hướng cưỡng bức. Dòng cáp cũng được LAPP chỉ định cho các môi trường quan trọng về EMC.

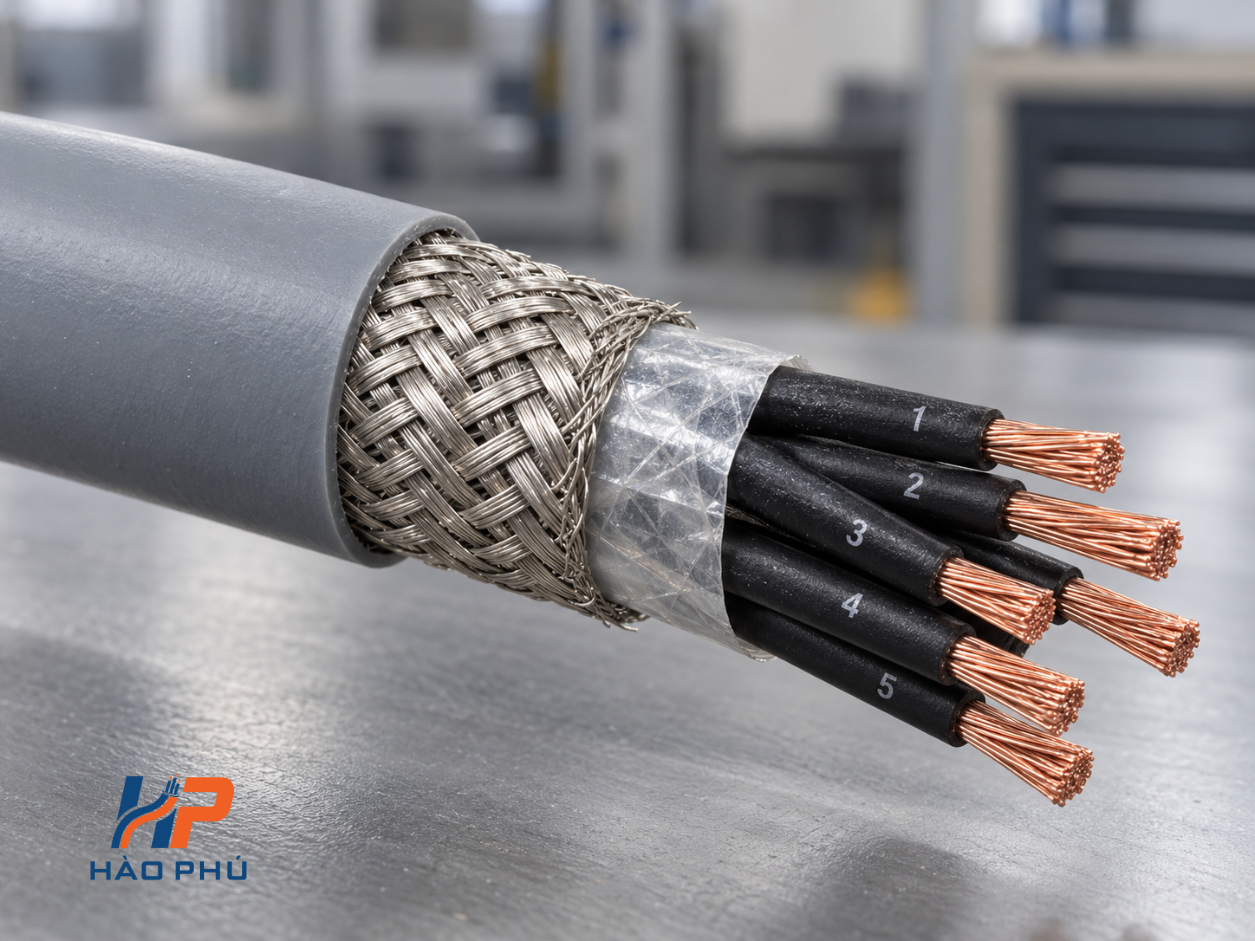

Minh họa cấu trúc cáp điều khiển có lớp lưới bện kim loại hỗ trợ chống nhiễu điện từ.

2. Thông Số Kỹ Thuật Chính Của YSLCY

3. Vì Sao YSLCY Có Khả Năng Chống Nhiễu?

Khác biệt quan trọng của YSLCY so với nhiều loại cáp điều khiển PVC thông thường nằm ở lớp tinned copper wire braiding bao quanh các lõi.

Theo datasheet LAPP, lớp lưới bện có độ phủ tối thiểu 70%. Lớp shield này giúp giảm tác động của nhiễu điện từ lên các mạch điều khiển khi tuyến cáp đi trong môi trường có nhiều thiết bị điện công suất.

YSLCY có thể được xem xét khi tuyến cáp đi gần motor, biến tần, contactor, relay công suất, cáp động lực hoặc các nguồn gây nhiễu điện từ khác.

Tuy nhiên, hiệu quả chống nhiễu không chỉ phụ thuộc vào sợi cáp. Phương án đấu nối, tiếp địa shield, khoảng cách với cáp công suất và phụ kiện EMC cũng cần được xử lý đúng theo thiết kế.

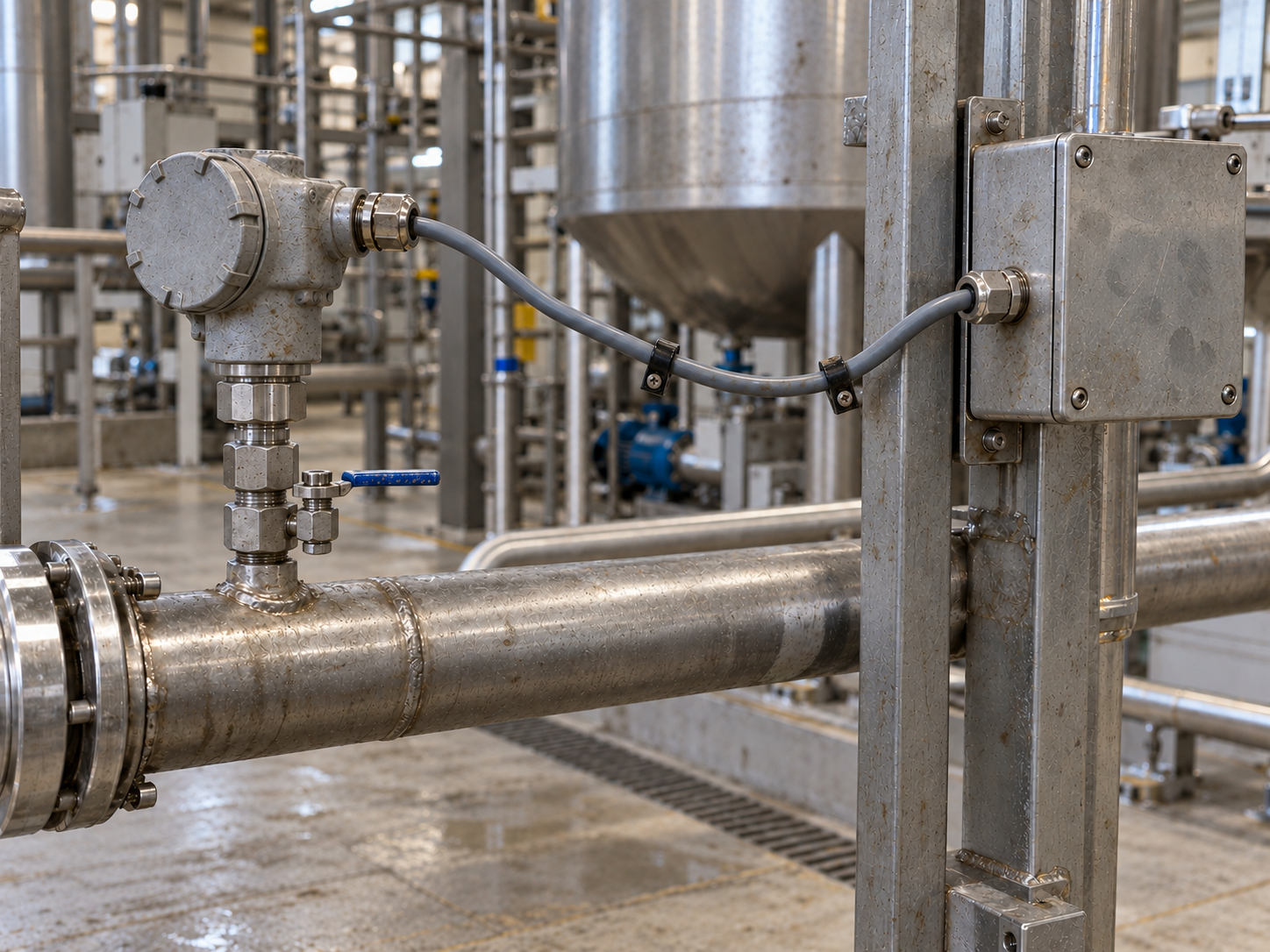

Minh họa ứng dụng cáp điều khiển chống nhiễu YSLCY trong hệ thống công nghiệp.

4. Cáp YSLCY Dùng Ở Đâu?

Theo LAPP, YSLCY được sử dụng làm cáp kết nối cho các hệ thống đo lường, giám sát và điều khiển trong máy móc công nghiệp, hệ thống sưởi, điều hòa không khí, làm lạnh và thiết bị kỹ thuật.

5. Một Số Quy Cách YSLCY Thường Gặp

YSLCY có nhiều lựa chọn về số lõi và tiết diện. Một số mã phổ biến trong datasheet LAPP gồm:

Ký hiệu G thể hiện cấu hình có lõi bảo vệ xanh-vàng; X là cấu hình không có lõi bảo vệ GN/YE. Nếu BOQ đã có article number, nên ưu tiên đối chiếu theo mã hàng.

6. Cáp YSLCY Có Dùng Ngoài Trời Được Không?

Catalogue LAPP APAC cũ từng mô tả YSLCY có đặc tính UV-resistant. Tuy nhiên, datasheet YSLCY phiên bản 2023 hiện hành không liệt kê riêng đặc tính UV-resistant trong phần technical data.

7. YSLCY Có Phải Cáp Biến Tần VFD Không?

Không nên mặc định sử dụng YSLCY 300/500V cho tuyến công suất từ biến tần đến motor chỉ vì cáp có lớp shield.

YSLCY trong bài này là dòng power and control cable 300/500V có shield, dùng cho các kết nối đo lường, giám sát và điều khiển theo phạm vi ứng dụng của hãng.

Với tuyến VFD–motor, cần kiểm tra cáp chuyên dụng cho biến tần, điện áp hệ thống, cấu trúc shield và yêu cầu của nhà sản xuất thiết bị. Không nên dùng thông số của các family ÖLFLEX VSD hoặc SERVO để áp cho YSLCY thông thường.

Xem thêm: ÖLFLEX CLASSIC 110 CY và 110 – Khi nào cần shield?

8. Khi Chọn Cáp YSLCY Cần Kiểm Tra Gì?

Ví dụ yêu cầu rõ ràng: YSLCY 4G1.5 – mã 3803762 – 500 m – dùng cho hệ thống điều khiển máy.

9. Cáp LAPP Thực Tế Tại Hào Phú

Hào Phú hỗ trợ khách hàng đối chiếu mã LAPP, quy cách, số lượng và specification theo BOQ thực tế. Tình trạng hàng và số mét có thể giao cần được xác nhận theo đúng article number tại thời điểm yêu cầu báo giá.
