Đầu Cosse Là Gì? Cách Chọn Đầu Cos Theo Tiết Diện Dây, Kiểu Bấm Và Vật LiệuĐầu cosse, còn gọi là đầu cos hoặc cable lug, là phụ kiện dùng để kết nối đầu dây điện với thanh cái, MCCB, contactor, terminal, motor, tủ điện và các thiết bị điện khác. Đầu cos giúp mối nối chắc chắn, giảm điện trở tiếp xúc và thuận tiện khi lắp đặt, kiểm tra hoặc bảo trì. Muốn chọn đúng đầu cos, cần kiểm tra đồng thời tiết diện dây, vật liệu ruột dẫn, kích thước lỗ bắt bulông, kiểu bấm, môi trường lắp đặt và tiêu chuẩn của dự án. Chọn sai có thể khiến mối nối nóng, lỏng, oxy hóa hoặc không đạt lực kéo cơ học. Đúng tiết diện – Đúng vật liệu – Đúng khuôn bấm – Mối nối an toàn và ổn định. |
| Lưu ý quan trọng: Không nên chọn đầu cos chỉ dựa vào đường kính ngoài của dây. Thông số quan trọng nhất là tiết diện và vật liệu ruột dẫn, sau đó mới đối chiếu kích thước ống cos, lỗ bắt bulông và khuôn ép phù hợp. |

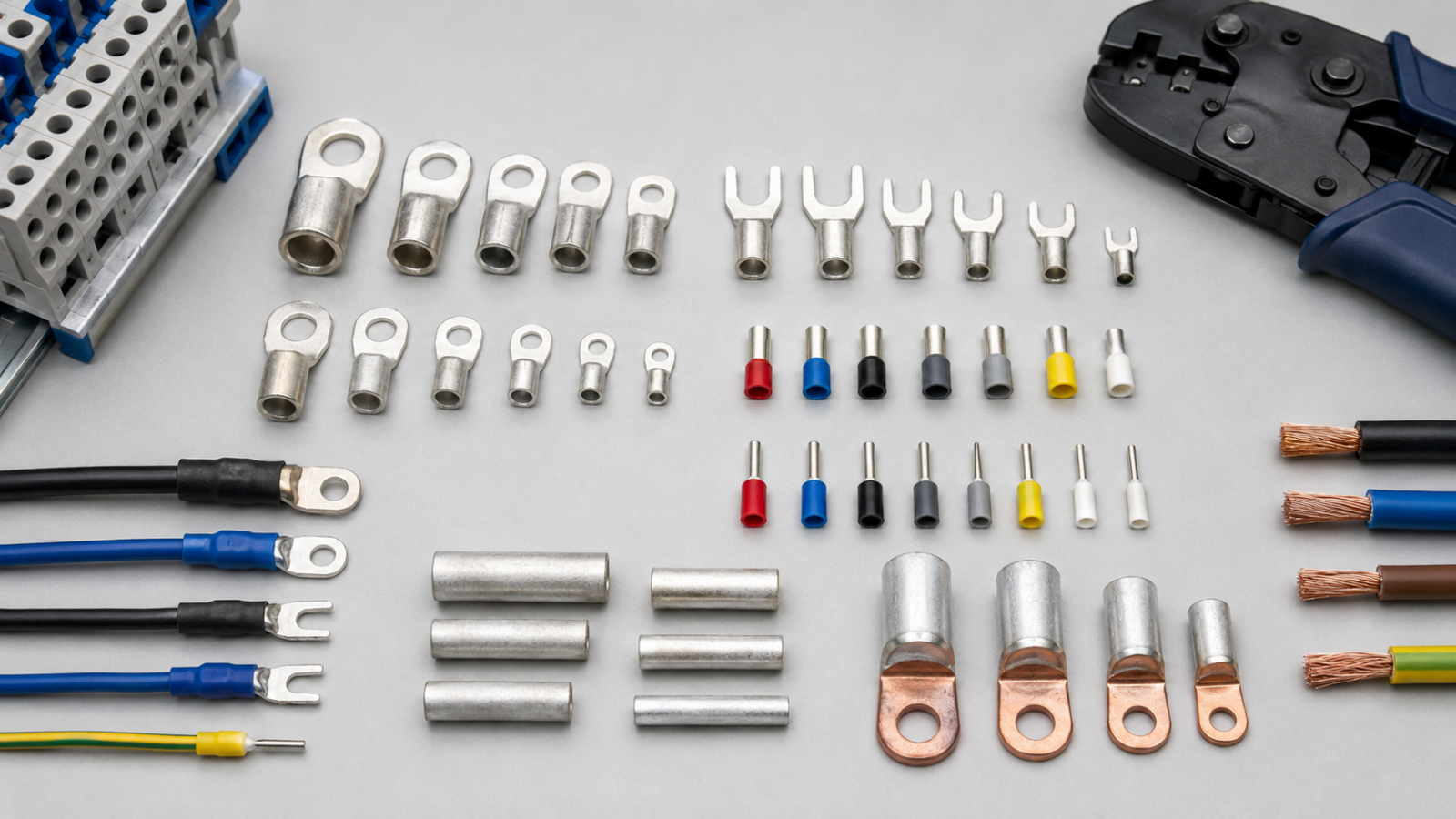

ĐẦU COSSE LÀ GÌ?
Đầu cosse là chi tiết kim loại được gắn vào đầu dây dẫn bằng phương pháp ép cơ khí, hàn hoặc bắt vít. Phần ống của đầu cos giữ ruột dẫn, còn phần đầu dẹt, chĩa, tròn hoặc pin dùng để kết nối với thiết bị điện.
Trong hệ thống điện công nghiệp, đầu cos thường được dùng cho cáp đồng, cáp nhôm, dây điều khiển, dây tủ điện, dây tiếp địa và các tuyến cáp động lực có tiết diện từ nhỏ đến lớn.
CẤU TẠO CƠ BẢN CỦA ĐẦU COS
| Bộ phận | Chức năng |
| Ống cos | Chứa ruột dẫn và là vị trí được ép bằng kìm hoặc máy bấm cos. |
| Phần tiếp xúc | Kết nối với bulông, terminal, thanh cái hoặc đầu vào thiết bị. |
| Lỗ bắt bulông | Được chọn theo kích thước M4, M5, M6, M8, M10, M12 hoặc yêu cầu thực tế. |
| Lớp mạ bề mặt | Thường là mạ thiếc để hạn chế oxy hóa và cải thiện độ ổn định của bề mặt tiếp xúc. |
| Ống cách điện | Có trên một số đầu cos nhỏ, giúp nhận diện màu và bảo vệ phần cổ cos. |

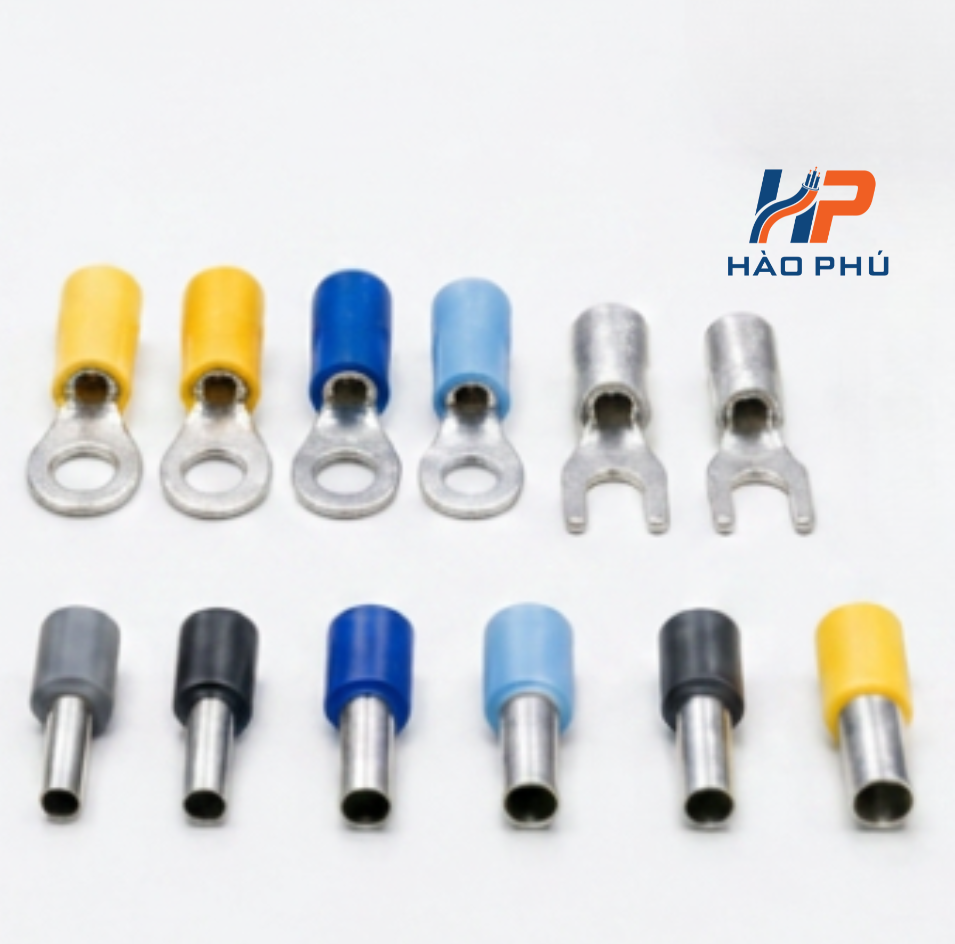

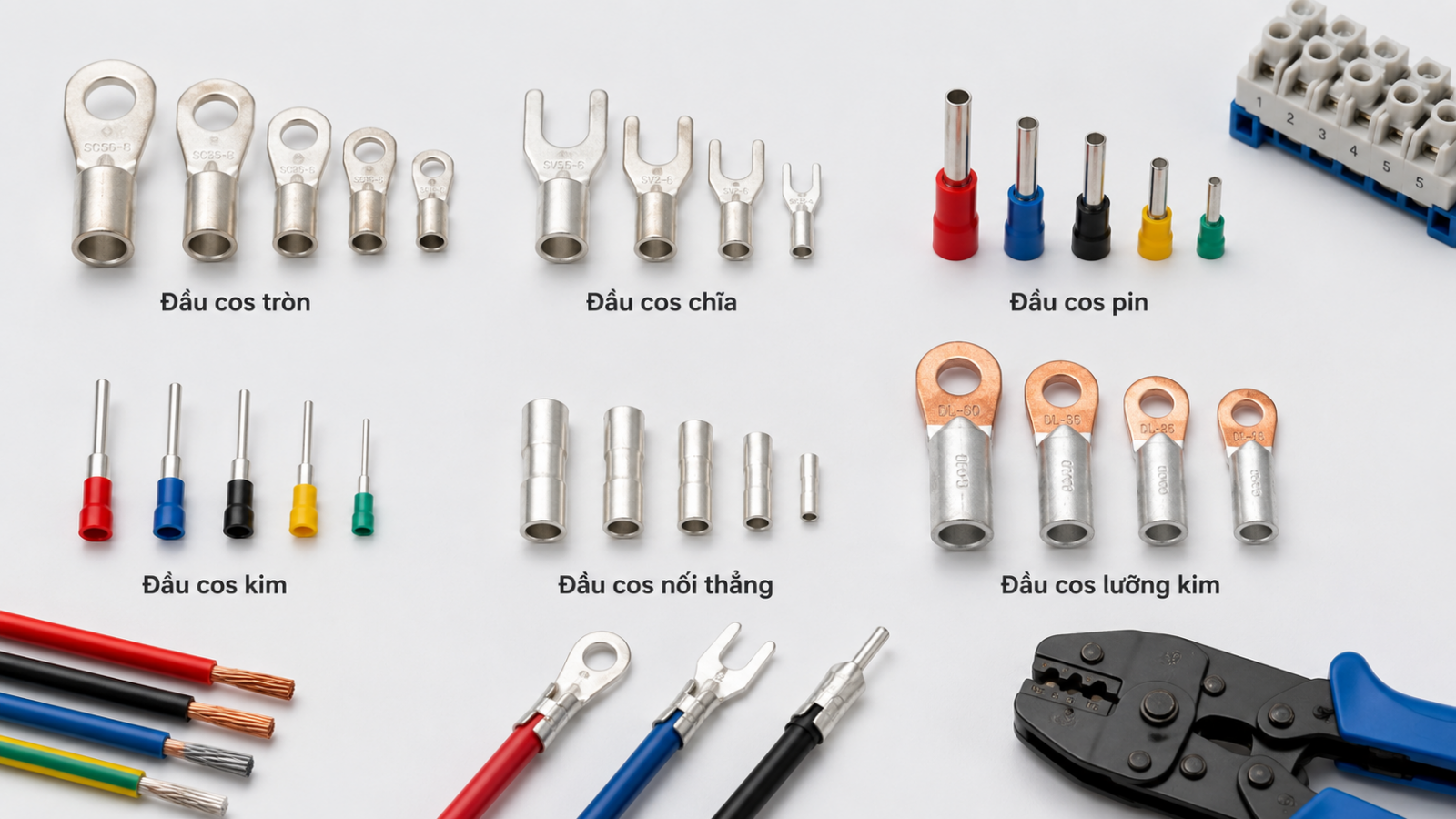

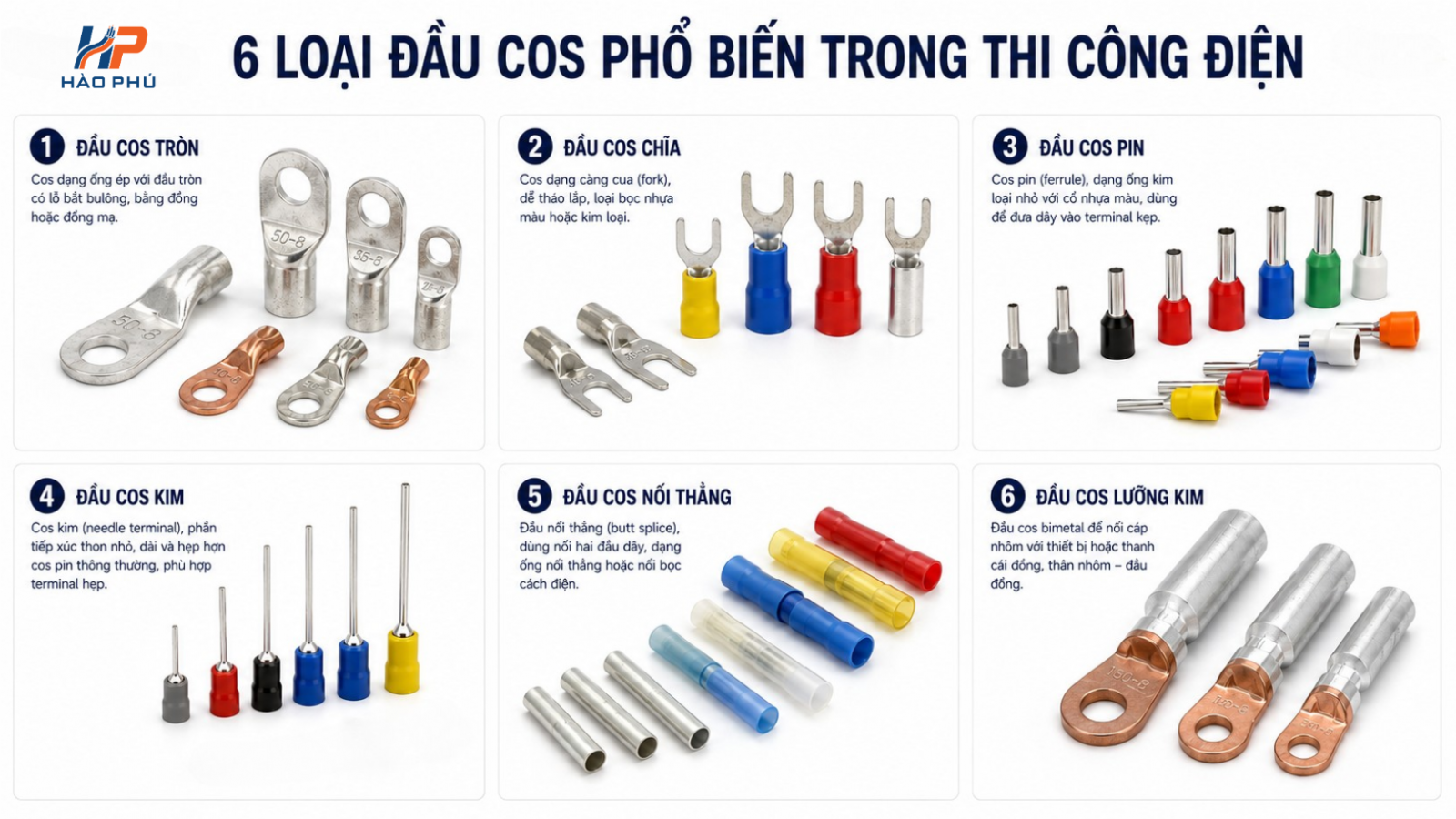

CÁC LOẠI ĐẦU COS PHỔ BIẾN
| Đầu cos tròn | Có lỗ bắt bulông, độ chắc chắn cao, thường dùng cho thanh cái, MCCB, motor và tủ điện. |
| Đầu cos chĩa | Dễ tháo lắp mà không cần tháo hoàn toàn vít, phù hợp terminal nhỏ và mạch điều khiển. |
| Đầu cos pin | Tạo đầu dây gọn và cứng, thường dùng để đưa dây vào terminal dạng kẹp. |
| Đầu cos kim | Có phần tiếp xúc nhỏ, phù hợp đấu nối trong thiết bị điều khiển và terminal hẹp. |
| Đầu cos nối thẳng | Dùng để nối hai đầu cáp cùng hoặc khác tiết diện theo thiết kế của phụ kiện. |
| Đầu cos lưỡng kim | Kết nối cáp nhôm với thanh cái hoặc thiết bị bằng đồng, giúp hạn chế ăn mòn điện hóa tại mối nối. |
CÁCH CHỌN ĐẦU COS THEO TIẾT DIỆN DÂY
Tiết diện dây là thông số đầu tiên cần kiểm tra. Trên thân đầu cos thường có ký hiệu thể hiện tiết diện ruột dẫn phù hợp, chẳng hạn 1.5mm², 2.5mm², 6mm², 16mm², 35mm², 70mm², 120mm² hoặc 240mm².
| Tiết diện dây tham khảo | Nhóm đầu cos thường dùng | Ứng dụng |
| 0.5–6mm² | Cos pin, cos kim, cos tròn hoặc chĩa cách điện | Tủ điều khiển, terminal, dây tín hiệu và dây nguồn nhỏ |
| 10–35mm² | Cos đồng ống hoặc cos ép thủy lực | Contactor, MCCB, motor và tủ phân phối |
| 50–120mm² | Cos đồng thành dày, cos DIN hoặc loại theo tiêu chuẩn dự án | Cáp động lực, máy biến áp, thanh cái và tủ điện công suất lớn |
| 150–630mm² | Cos ép thủy lực cỡ lớn | Cáp nguồn chính, trạm điện, máy phát và hệ thống công nghiệp nặng |
| Không nên làm: dùng đầu cos lớn hơn rồi gập bớt sợi đồng, chèn thêm dây hoặc ép nhiều lần để cố định. Mối nối như vậy khó kiểm soát lực ép, điện trở tiếp xúc và độ bền cơ học. |
CÁCH CHỌN ĐẦU COS THEO KÍCH THƯỚC LỖ BẮT BULÔNG
Sau khi chọn đúng tiết diện, cần đối chiếu đường kính lỗ đầu cos với bulông hoặc cọc đấu nối trên thiết bị. Ví dụ, dây 35mm² có thể sử dụng đầu cos lỗ M8, M10 hoặc M12 tùy thiết bị.
| Ký hiệu lỗ | Bulông tương ứng | Lưu ý |
| M4–M6 | Bulông nhỏ | Terminal, thiết bị điều khiển và đầu nối nhỏ |
| M8–M10 | Bulông trung bình | MCCB, contactor, motor và thanh cái phổ biến |
| M12–M16 | Bulông lớn | Máy biến áp, máy phát và hệ thống công suất lớn |
CÁCH CHỌN THEO KIỂU BẤM COS
| Bấm lục giác | Phổ biến với đầu cos ống và cáp động lực. Lực ép phân bố đều quanh ống cos, phù hợp nhiều tiết diện từ trung bình đến lớn. |
| Bấm điểm hoặc bấm lõm | Tạo vết ép sâu vào ống cos. Cần sử dụng đúng khuôn và đúng số vị trí ép theo hướng dẫn của nhà sản xuất. |
| Bấm hình thang | Thường dùng với đầu ferrule hoặc đầu cos pin trong tủ điện điều khiển. |
| Bấm vuông | Phù hợp ferrule đưa vào terminal dạng kẹp, giúp bề mặt tiếp xúc đều và gọn. |
| Bấm oval | Thường gặp ở đầu cos cách điện và các cỡ dây nhỏ. |
CHỌN KÌM VÀ KHUÔN BẤM COS NHƯ THẾ NÀO?
Kìm bấm cos phải phù hợp với loại đầu cos, tiết diện dây và kiểu ép do nhà sản xuất quy định. Với cáp lớn, thường cần kìm thủy lực hoặc máy ép dùng khuôn rời. Với dây nhỏ, có thể sử dụng kìm cơ khí có cơ cấu khóa lực.
| Loại dụng cụ | Phạm vi sử dụng | Lưu ý |
| Kìm bấm cos cơ khí | Dây nhỏ và đầu cos cách điện | Nên dùng loại có khóa lực để tránh ép thiếu |
| Kìm bấm ferrule | Đầu cos pin và ferrule | Chọn khuôn vuông hoặc hình thang theo terminal |
| Kìm thủy lực | Cáp động lực từ trung bình đến lớn | Kiểm tra đúng mã khuôn và lực ép |
| Máy ép điện hoặc pin | Thi công số lượng lớn | Giúp ổn định lực ép và tăng năng suất |
CÁCH CHỌN ĐẦU COS THEO VẬT LIỆU
| Đầu cos đồng | Dùng cho cáp đồng. Thường được mạ thiếc để hạn chế oxy hóa và cải thiện độ bền bề mặt. |
| Đầu cos nhôm | Dùng cho cáp nhôm và thiết bị có bề mặt tiếp xúc tương thích. Cần xử lý bề mặt và sử dụng mỡ chống oxy hóa nếu được yêu cầu. |
| Đầu cos lưỡng kim đồng–nhôm | Dùng khi nối cáp nhôm vào thanh cái hoặc đầu cực bằng đồng, giúp hạn chế phản ứng điện hóa giữa hai kim loại. |
| Đầu cos inox | Dùng trong môi trường ăn mòn hoặc ứng dụng đặc biệt. Cần kiểm tra khả năng dẫn điện, dòng tải và yêu cầu kỹ thuật cụ thể. |
PHÂN BIỆT ĐẦU COS ĐỒNG, NHÔM VÀ LƯỠNG KIM
| Loại đầu cos | Dùng với ruột dẫn | Bề mặt kết nối phù hợp |
| Cos đồng | Cáp đồng | Thanh cái đồng hoặc thiết bị tương thích |
| Cos nhôm | Cáp nhôm | Bề mặt nhôm hoặc theo hướng dẫn thiết bị |
| Cos lưỡng kim | Cáp nhôm | Thanh cái hoặc thiết bị bằng đồng |
QUY TRÌNH BẤM ĐẦU COS ĐÚNG KỸ THUẬT
| Bước | Thực hiện |
| 1 | Đọc thông số cáp và xác định vật liệu, tiết diện ruột dẫn. |
| 2 | Chọn đầu cos đúng tiết diện, đúng lỗ bulông và đúng vật liệu. |
| 3 | Tuốt lớp cách điện đúng chiều dài ống cos, không làm đứt hoặc xước sợi dẫn. |
| 4 | Đưa toàn bộ ruột dẫn vào hết chiều sâu của ống cos. |
| 5 | Chọn đúng khuôn và bấm theo số lần, vị trí, hướng ép quy định. |
| 6 | Kiểm tra ngoại quan, độ chắc, dấu khuôn và thực hiện thử kéo khi cần. |
| 7 | Bọc cách điện hoặc ống co nhiệt, sau đó siết bulông đúng lực. |
NHỮNG SAI LẦM THƯỜNG GẶP
| Chọn sai tiết diện Ống cos quá lớn hoặc quá nhỏ làm lực ép không đạt và tăng điện trở tiếp xúc. |
Dùng sai vật liệu Nối cáp nhôm trực tiếp với cos đồng có thể gây ăn mòn điện hóa tại mối nối. |
Sai khuôn bấm Khuôn không đúng kích thước có thể làm biến dạng cos hoặc ép không đủ lực. |
| Tuốt dây quá dài Ruột dẫn bị hở, giảm khoảng cách cách điện và tăng nguy cơ chạm chập. |
Bấm lên lớp cách điện Phần kim loại không tiếp xúc đầy đủ với ruột dẫn nên mối nối dễ nóng. |
Siết bulông không đúng lực Quá lỏng gây phát nhiệt, quá chặt có thể làm biến dạng đầu cos hoặc thiết bị. |
CHECKLIST GỬI BÁO GIÁ ĐẦU COS NHANH HƠN
| STT | Thông tin cần gửi | Ví dụ |
| 1 | Vật liệu ruột dẫn | Cáp đồng hoặc cáp nhôm |
| 2 | Tiết diện dây | 16mm², 35mm², 70mm² hoặc 240mm² |
| 3 | Kiểu đầu cos | Tròn, chĩa, pin, nối thẳng hoặc lưỡng kim |
| 4 | Kích thước lỗ | M6, M8, M10 hoặc M12 |
| 5 | Kiểu bấm | Lục giác, lõm, vuông hoặc hình thang |
| 6 | Số lượng | Số cái hoặc số bộ |
| 7 | Yêu cầu hồ sơ | Datasheet, catalogue, CO/CQ hoặc chứng nhận |
