Khi Nào Nên Dùng UNITRONIC Cho RS485, Modbus Và BMS?
UNITRONIC® là nhóm cáp truyền dữ liệu và tín hiệu công nghiệp của LAPP, thường được sử dụng trong hệ thống điều khiển, đo lường, máy móc, truyền thông công nghiệp và mạng bus. Với các hệ thống RS485, Modbus RTU và BMS, UNITRONIC có nhiều dòng phù hợp nhưng không phải mã UNITRONIC nào cũng có thể dùng thay thế cho nhau.
Điểm quan trọng nhất khi chọn cáp là xác định giao thức truyền thông, chuẩn giao tiếp, số đôi dây, chiều dài tuyến, môi trường nhiễu và cách lắp đặt. Một tuyến BMS dùng Modbus RTU qua RS485 sẽ có yêu cầu khác với KNX/EIB hoặc hệ thống truyền dữ liệu qua Ethernet.
| 1 Giao thức |
2 Chuẩn giao tiếp |
3 Số đôi dây |
4 Chống nhiễu |
5 Môi trường lắp đặt |
Trong thực tế, khách hàng thường gửi yêu cầu đơn giản như “cáp UNITRONIC cho BMS”, “cáp RS485 LAPP” hoặc “cáp Modbus 1 pair”. Những thông tin này chưa đủ để chốt mã vì BMS là một hệ thống quản lý tòa nhà, còn RS485 là chuẩn giao tiếp vật lý và Modbus là giao thức truyền thông có thể hoạt động trên RS485.
| Lưu ý kỹ thuật: Không nên chọn cáp chỉ vì tên có chữ UNITRONIC hoặc vì cáp có shield. Với RS485 và Modbus, cần ưu tiên những dòng có cấu trúc twisted pair và thông số truyền dẫn phù hợp với thiết bị, chiều dài tuyến và yêu cầu của nhà sản xuất hệ thống. |
1. UNITRONIC Là Gì?
UNITRONIC® là thương hiệu cáp truyền dữ liệu của LAPP, bao gồm nhiều nhóm từ cáp tín hiệu tần số thấp, cáp chống nhiễu đến các dòng fieldbus chuyên dụng. Nhóm sản phẩm này được sử dụng trong máy móc, hệ thống điều khiển, cảm biến, thiết bị đo lường và các mạng truyền thông công nghiệp.
Vì UNITRONIC là một họ sản phẩm, cách gọi “cáp UNITRONIC” vẫn còn quá rộng. UNITRONIC LiYCY, UNITRONIC Li2YCY (TP), UNITRONIC BUS LD hay UNITRONIC BUS EIB/KNX được thiết kế cho những nhu cầu khác nhau.

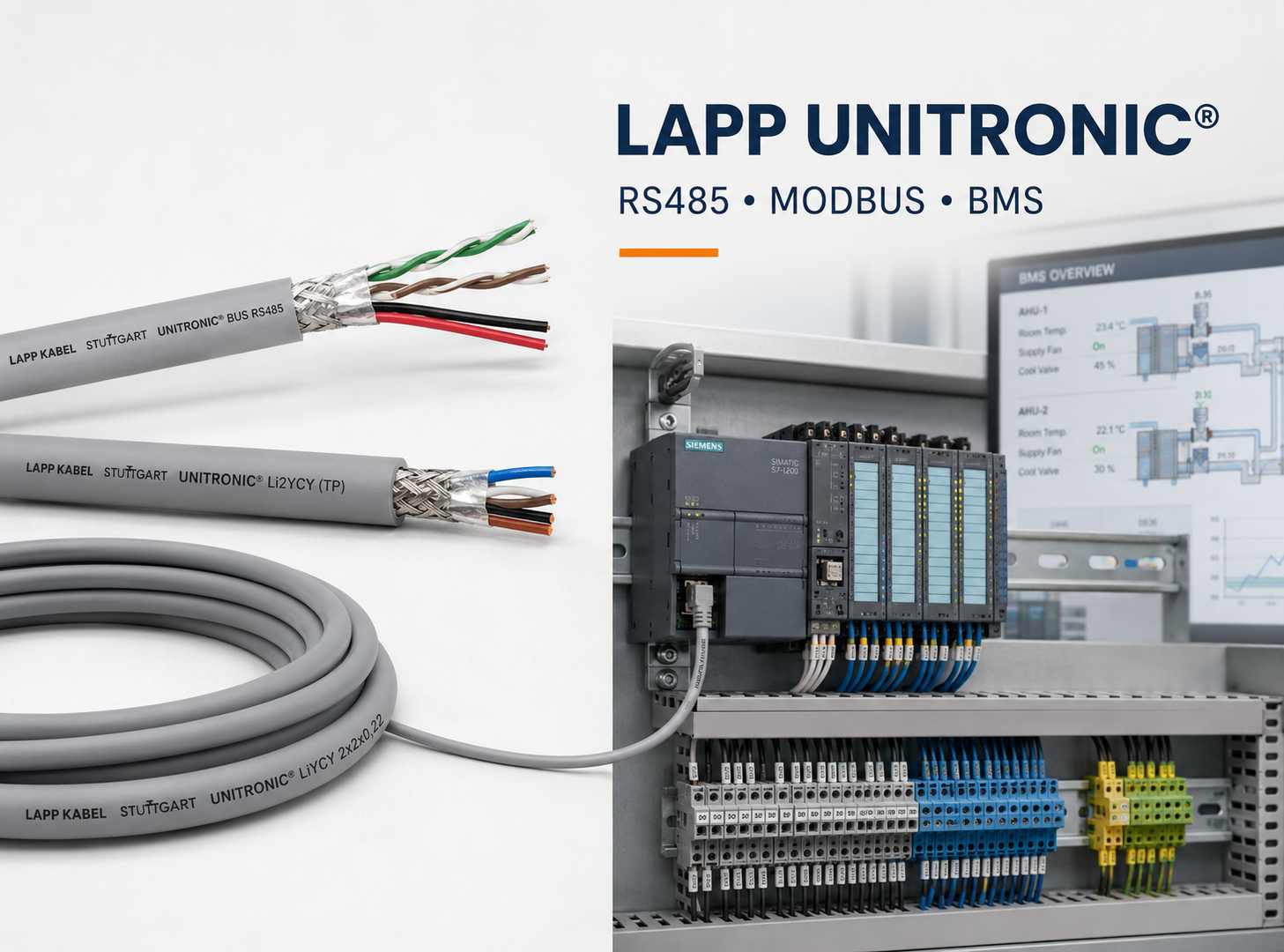

 LAPP UNITRONIC kết nối PLC, đồng hồ điện, controller và hệ thống BMS qua RS485. |
| Dòng UNITRONIC | Đặc điểm chính | Khi nên xem xét |
| UNITRONIC BUS LD | Bus cable dành cho nhiều hệ thống dựa trên RS485/RS422. | Modbus và các mạng bus RS485 lắp cố định. |
| UNITRONIC Li2YCY (TP) | Cáp twisted pair, điện dung thấp, có shield. | RS485/RS422, tuyến dài và môi trường yêu cầu EMC. |
| UNITRONIC LiYCY | Cáp tín hiệu và dữ liệu tần số thấp, có lưới chống nhiễu. | Tín hiệu điều khiển, đo lường và các mạch data phù hợp datasheet. |
| UNITRONIC BUS EIB/KNX | Bus cable chuyên cho KNX/EIB. | Building automation sử dụng KNX/EIB. |

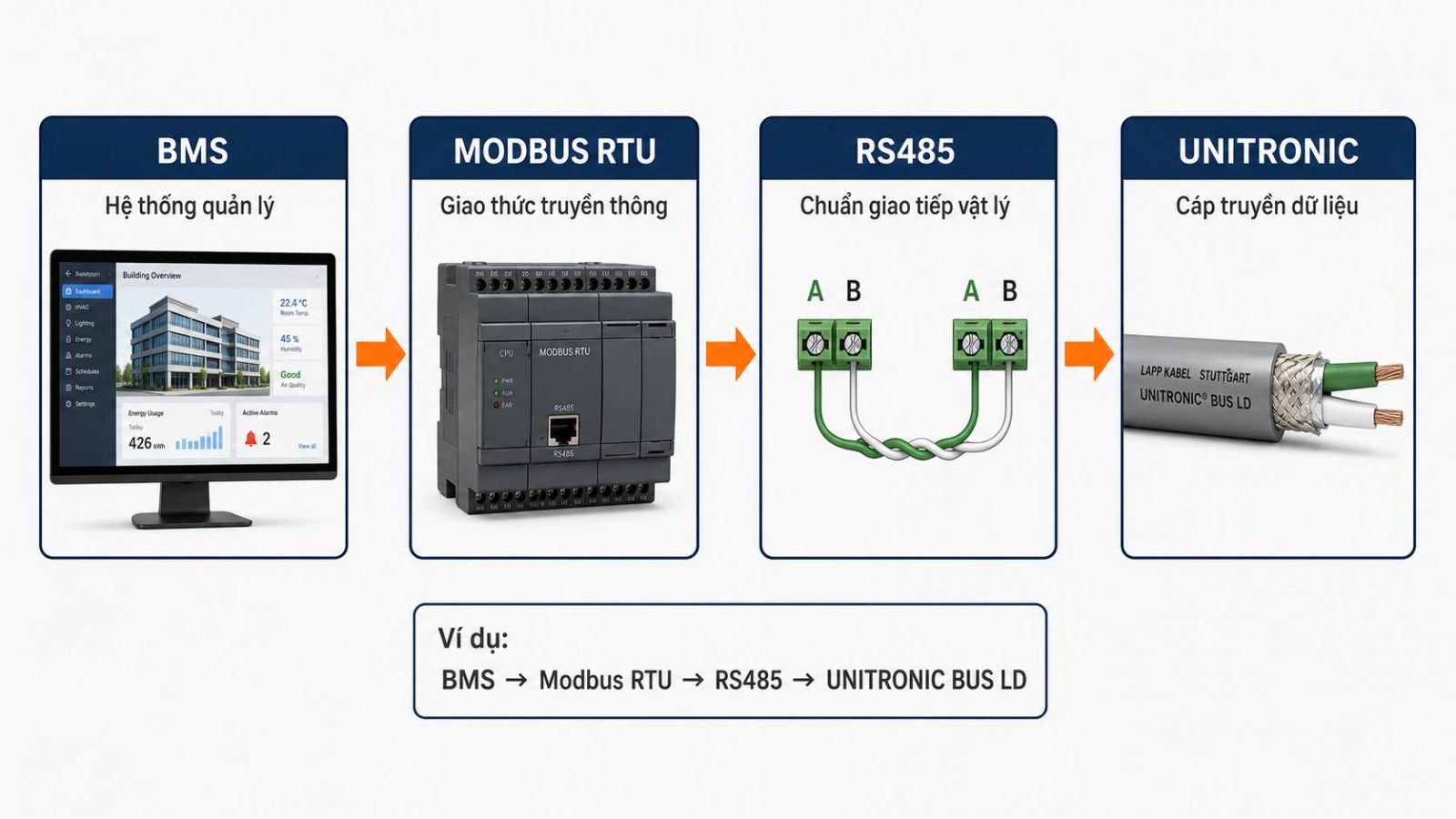

2. RS485, Modbus Và BMS Khác Nhau Như Thế Nào?
Ba khái niệm này thường xuất hiện cùng nhau nhưng không có cùng ý nghĩa. Hiểu đúng sẽ giúp chọn cáp chính xác hơn.
| Khái niệm | Hiểu đơn giản | Liên quan đến lựa chọn cáp |
| RS485 | Chuẩn giao tiếp truyền dữ liệu vi sai giữa các thiết bị. | Cần quan tâm cấu trúc twisted pair, shield, thông số truyền dẫn và chiều dài tuyến. |
| Modbus | Giao thức truyền thông được sử dụng rộng rãi trong tự động hóa. | Nếu là Modbus RTU chạy trên RS485 thì cần chọn cáp phù hợp RS485. |
| BMS | Building Management System – hệ thống quản lý và giám sát thiết bị trong tòa nhà. | Cần biết BMS đang sử dụng Modbus, KNX/EIB, Ethernet hoặc hệ truyền thông nào. |
| Giải thích đơn giản: Nếu thiết bị BMS ghi Modbus RTU / RS485, cần chọn cáp theo yêu cầu RS485. Nếu thiết bị ghi KNX/EIB, nên chọn dòng cáp KNX/EIB chuyên dụng. Nếu hệ thống truyền qua Ethernet, cần chuyển sang nhóm cáp Ethernet phù hợp thay vì mặc định dùng cáp UNITRONIC tín hiệu thông thường. |
3. Khi Nào Nên Dùng UNITRONIC BUS LD Cho RS485 Và Modbus?
UNITRONIC BUS LD là lựa chọn đáng xem xét khi hệ thống sử dụng mạng bus dựa trên RS485 hoặc RS422. LAPP liệt kê Modbus trong nhóm ứng dụng của dòng BUS LD và thiết kế dòng này cho lắp đặt cố định.
| Tình huống | Có nên xem xét UNITRONIC BUS LD? |
| Modbus RTU qua RS485 | Có. Đây là nhóm ứng dụng phù hợp với định hướng của dòng BUS LD. |
| Kết nối PLC – thiết bị đo – controller | Có thể. Cần kiểm tra giao tiếp thiết bị và cấu hình tuyến. |
| Tuyến cáp lắp cố định trong tủ hoặc máng cáp | Phù hợp. BUS LD được thiết kế cho fixed installation. |
| Cáp chạy liên tục trong drag chain | Không nên chọn BUS LD bản tiêu chuẩn. Cần xem dòng dành cho ứng dụng chuyển động như BUS LD FD P. |
Nếu cáp phải chuyển động thì sao?
Với máy móc có phần chuyển động, power chain hoặc tuyến cáp uốn lặp lại liên tục, cần xem xét phiên bản có cấu tạo phù hợp ứng dụng động. LAPP có dòng UNITRONIC BUS LD FD P dành cho ứng dụng highly flexible và power chain, đồng thời vẫn hướng đến các hệ thống bus nền RS485/RS422.
4. Khi Nào Nên Dùng UNITRONIC Li2YCY (TP) Cho RS485?
UNITRONIC Li2YCY (TP) là một trong những dòng đáng chú ý khi cần truyền dữ liệu qua RS485 hoặc RS422. Dòng này sử dụng cấu trúc Twisted Pair, lớp cách điện có điện dung thấp và lớp shield giúp giảm ảnh hưởng của nhiễu điện từ.
Theo thông tin kỹ thuật của LAPP, Li2YCY (TP) tương thích với giao tiếp RS422 và RS485, phù hợp truyền dữ liệu trên các tuyến dài và có thể sử dụng trong môi trường yêu cầu EMC.

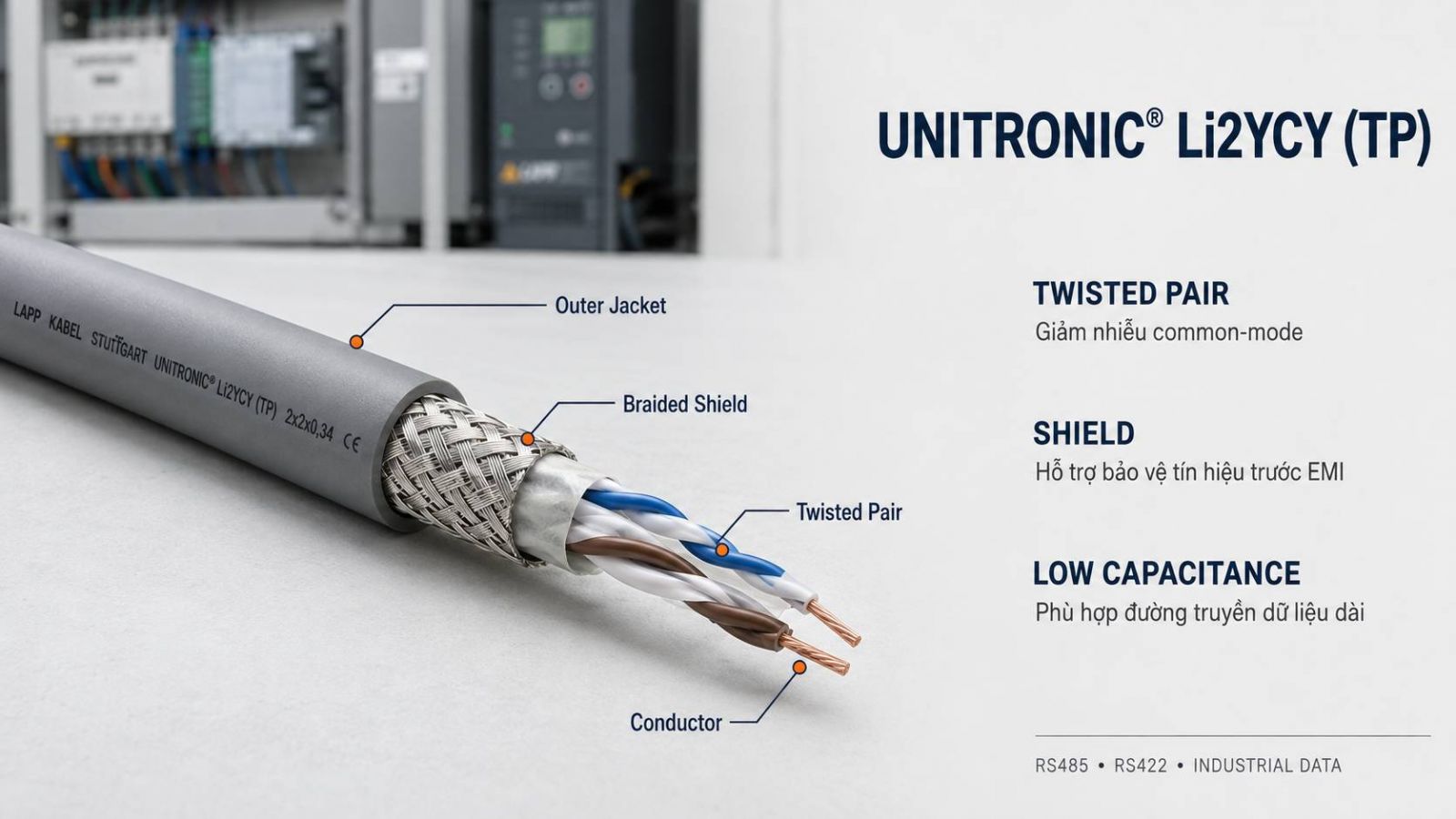

 Mặt cắt cáp twisted pair + shield của UNITRONIC sử dụng cho đường truyền RS485 trong nhà máy. |
| Yêu cầu hệ thống | Lợi thế của Li2YCY (TP) |
| Truyền RS485/RS422 | Dòng cáp được LAPP xác định tương thích với các giao tiếp này. |
| Tuyến truyền dữ liệu dài | Cấu trúc điện dung thấp hỗ trợ ứng dụng truyền dữ liệu trên khoảng cách lớn hơn. |
| Môi trường có nhiễu điện từ | Lớp shield hỗ trợ bảo vệ tín hiệu trước EMI khi được thi công đúng. |
| Nhiều kênh hoặc nhiều đôi dây | Có nhiều cấu hình số pair và tiết diện để lựa chọn theo hệ thống. |
5. UNITRONIC LiYCY Có Dùng Cho RS485 Được Không?
Đây là điểm rất dễ nhầm. UNITRONIC LiYCY là cáp dữ liệu và tín hiệu tần số thấp có shield, được sử dụng cho mạch điều khiển, đo lường và truyền tín hiệu. Tuy nhiên, chỉ có chữ “shielded” hoặc “data cable” không đồng nghĩa với việc mọi mã LiYCY đều là lựa chọn tối ưu cho mạng RS485.
Khi dự án yêu cầu rõ RS485, đặc biệt với tuyến dài, nhiều node hoặc môi trường nhiễu cao, nên ưu tiên dòng mà datasheet của hãng xác định rõ khả năng sử dụng với RS485/RS422 hoặc bus tương ứng.
| Tiêu chí | UNITRONIC LiYCY | Li2YCY (TP) / BUS LD |
| Mục tiêu chính | Tín hiệu, điều khiển, đo lường, data tần số thấp. | Truyền thông bus hoặc RS485/RS422 rõ ràng hơn. |
| Shield | Có. | Có cấu trúc chống nhiễu phù hợp dòng sản phẩm. |
| Twisted Pair | Tùy phiên bản; cần kiểm tra cấu trúc cụ thể. | Li2YCY (TP) sử dụng cấu trúc pair xoắn; BUS LD là bus cable. |
| Dự án ghi rõ RS485 | Cần kiểm tra kỹ datasheet trước khi chọn. | Ưu tiên xem xét trước. |
| Nguyên tắc chọn: “Có chống nhiễu” chưa đủ. Với RS485 cần xem thêm cấu trúc pair, thông số điện của cáp, chiều dài tuyến, tốc độ truyền và yêu cầu của thiết bị đầu cuối. |
6. Khi Nào Nên Dùng UNITRONIC Cho BMS?
Trong hệ thống BMS, UNITRONIC có thể xuất hiện ở nhiều tuyến truyền thông khác nhau như kết nối controller, đồng hồ điện, bộ đo năng lượng, thiết bị HVAC, cảm biến, actuator và các thiết bị giám sát.

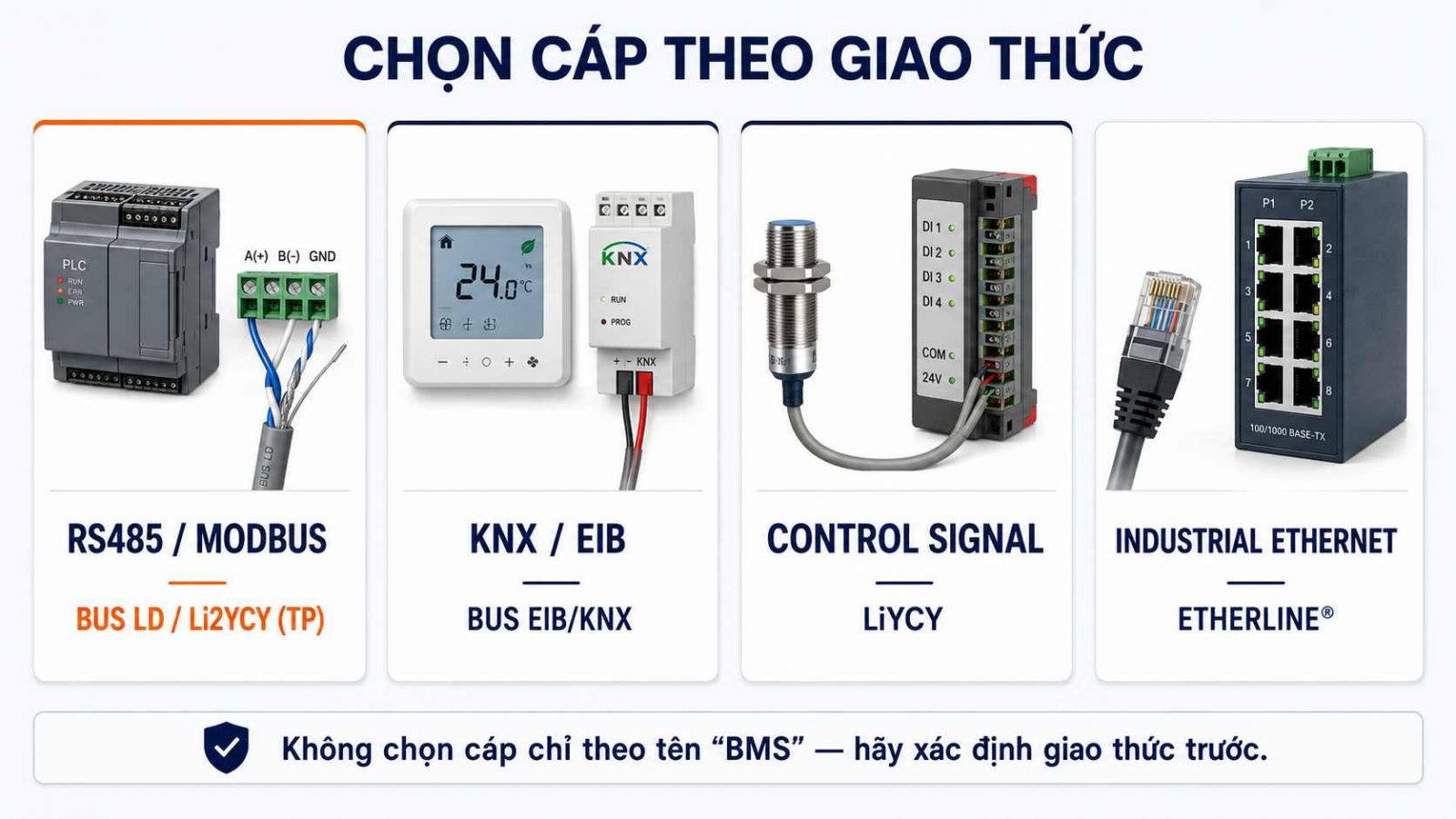

Tuy nhiên, không nên chọn cáp chỉ dựa trên chữ “BMS”. Trước tiên cần xác định giao thức của tuyến đang thi công.
| Tuyến trong BMS | Dòng nên xem xét | Lưu ý |
| Modbus RTU / RS485 | UNITRONIC BUS LD hoặc Li2YCY (TP), tùy thông số thiết bị. | Kiểm tra số pair, đường truyền và môi trường nhiễu. |
| KNX / EIB | UNITRONIC BUS EIB/KNX. | Không nên thay bằng cáp RS485 chỉ vì đều là bus cable. |
| Tín hiệu điều khiển/đo lường | UNITRONIC LiYCY hoặc dòng tín hiệu tương ứng. | Đối chiếu số lõi, tiết diện, shield và điện áp. |
| Mạng Ethernet | ETHERLINE hoặc cáp Ethernet phù hợp. | Không sử dụng LiYCY hoặc bus RS485 để thay thế cáp Ethernet. |
LAPP có dòng UNITRONIC BUS EIB/KNX được thiết kế riêng cho building management, bao gồm các ứng dụng điều khiển chiếu sáng, HVAC, thông gió, quản lý năng lượng, rèm và các thiết bị trong tòa nhà.
7. 5 Thông Số Cần Kiểm Tra Trước Khi Chọn UNITRONIC
1. Giao thức và chuẩn giao tiếp
Đây là thông tin quan trọng nhất. Cần xác định thiết bị đang sử dụng Modbus RTU/RS485, RS422, KNX/EIB, tín hiệu analog hay Ethernet.
2. Số đôi dây và tiết diện
Một số hệ thống chỉ cần một pair truyền dữ liệu, trong khi hệ thống khác cần thêm pair, dây nguồn hoặc dây tham chiếu. Không nên chọn quy cách chỉ dựa trên “2 lõi” hoặc “4 lõi”.
3. Chiều dài tuyến và tốc độ truyền
Tuyến càng dài và yêu cầu truyền dữ liệu càng cao thì thông số điện của cáp càng quan trọng. Cần đối chiếu datasheet cáp với yêu cầu của thiết bị và thiết kế mạng.
4. Môi trường nhiễu
Nếu tuyến cáp đi gần biến tần, motor, cáp động lực, tủ MCC hoặc thiết bị công suất lớn, cần đặc biệt quan tâm tới shield, cách tiếp địa và khoảng cách bố trí tuyến.
5. Cáp lắp cố định hay chuyển động
Một cáp phù hợp cho fixed installation chưa chắc phù hợp cho drag chain hoặc chuyển động lặp lại. Nếu tuyến cáp chuyển động liên tục, phải chọn đúng phiên bản flexible hoặc highly flexible theo hướng dẫn của hãng.
8. Bảng Chọn Nhanh UNITRONIC Cho RS485, Modbus Và BMS
| Nhu cầu | Dòng LAPP nên xem xét | Điểm cần kiểm tra |
| Modbus RTU cố định | UNITRONIC BUS LD | RS485/RS422, số pair, chiều dài và cấu hình mạng. |
| RS485 tuyến dài | UNITRONIC Li2YCY (TP) | Tiết diện, số pair, tốc độ truyền và môi trường EMC. |
| RS485 trong bộ phận máy chuyển động | UNITRONIC BUS LD FD P | Bán kính uốn, số chu kỳ và điều kiện drag chain. |
| Tín hiệu điều khiển có shield | UNITRONIC LiYCY | Không mặc định dùng cho RS485 nếu datasheet không phù hợp. |
| BMS dùng KNX | UNITRONIC BUS EIB/KNX | Chọn đúng phiên bản PVC hoặc yêu cầu halogen-free. |
| BMS chạy Ethernet | ETHERLINE | Category, shield, môi trường và tốc độ mạng. |
9. Trường Hợp Nào Không Nên Chọn UNITRONIC Chỉ Theo Tên?
| Tình huống | Cách xử lý đúng |
| BOQ chỉ ghi “UNITRONIC cable” | Yêu cầu thêm mã cáp, cấu trúc hoặc datasheet thiết bị. |
| Khách yêu cầu “cáp BMS” | Xác định BMS sử dụng Modbus, KNX, tín hiệu điều khiển hay Ethernet. |
| Thấy cáp có shield nên dùng cho RS485 | Kiểm tra thêm cấu trúc twisted pair và thông số truyền dẫn. |
| Dùng cáp fixed cho drag chain | Chuyển sang dòng flexible/highly flexible phù hợp chuyển động. |
| Dùng cáp RS485 cho KNX | Chọn UNITRONIC BUS EIB/KNX hoặc cáp đúng chuẩn thiết kế. |
10. Những Thông Tin Cần Gửi Khi Yêu Cầu Báo Giá Cáp UNITRONIC
Để chọn đúng mã LAPP và báo giá nhanh, khách hàng nên gửi càng đầy đủ thông tin kỹ thuật càng tốt.
| Thông tin cần cung cấp | Lý do cần kiểm tra |
| Giao thức | Xác định Modbus RTU, KNX/EIB hoặc hệ truyền thông khác. |
| Chuẩn giao tiếp | Xác định RS485, RS422, Ethernet hoặc tín hiệu thông thường. |
| Số pair / số lõi | Chọn đúng cấu trúc dây theo thiết bị. |
| Tiết diện hoặc AWG | Đối chiếu với terminal và thông số điện của hệ thống. |
| Chiều dài tuyến | Ảnh hưởng đến lựa chọn cấu trúc và thông số truyền dẫn. |
| Môi trường nhiễu | Đánh giá yêu cầu shield và EMC. |
| Cố định hay chuyển động | Chọn đúng phiên bản fixed, flexible hoặc drag chain. |
| Số lượng và CO/CQ | Phục vụ báo giá, kiểm tra hàng và hồ sơ dự án. |
11. 6 Sai Lầm Thường Gặp Khi Chọn Cáp UNITRONIC
| Sai lầm | Rủi ro |
| Cho rằng mọi UNITRONIC đều là cáp RS485 | Chọn sai đặc tính truyền dẫn hoặc cấu trúc cáp. |
| Chỉ quan tâm số lõi | Bỏ qua cấu trúc pair và yêu cầu của giao tiếp vi sai. |
| Chỉ cần có shield là đủ | Cáp chống nhiễu nhưng chưa chắc phù hợp giao thức truyền thông. |
| Không kiểm tra chiều dài tuyến | Khả năng truyền dữ liệu thực tế có thể không đạt yêu cầu. |
| Dùng cùng một loại cho Modbus, KNX và Ethernet | Sai hệ cáp và có thể không tương thích thiết bị. |
| Không phân biệt fixed và drag chain | Cáp có thể xuống cấp sớm khi chịu uốn lặp lại. |
Hào Phú Hỗ Trợ Gì Khi Khách Hàng Cần Cáp UNITRONIC?
Hào Phú hỗ trợ khách hàng đối chiếu mã cáp LAPP UNITRONIC theo giao thức, chuẩn giao tiếp, số pair, tiết diện, shield, chiều dài tuyến và môi trường lắp đặt. Với các yêu cầu RS485, Modbus và BMS, việc kiểm tra đúng datasheet trước khi báo giá giúp hạn chế tình trạng chọn đúng số lõi nhưng sai cấu trúc hoặc sai dòng cáp.
| Hạng mục hỗ trợ | Nội dung |
| Bóc mã LAPP | Đối chiếu yêu cầu BOQ, datasheet hoặc hình ảnh vỏ cáp để tìm dòng phù hợp. |
| Chọn cáp RS485 | Kiểm tra số pair, tiết diện, cấu trúc chống nhiễu và điều kiện tuyến. |
| Chọn cáp BMS | Phân biệt tuyến Modbus RTU, KNX/EIB, tín hiệu điều khiển hoặc Ethernet. |
| Hồ sơ kỹ thuật | Hỗ trợ catalogue, datasheet, CO/CQ và thông tin kỹ thuật theo yêu cầu dự án. |
```
```
