PROFINET Type A, B, C khác nhau? Chọn cáp đúng ứng dụng

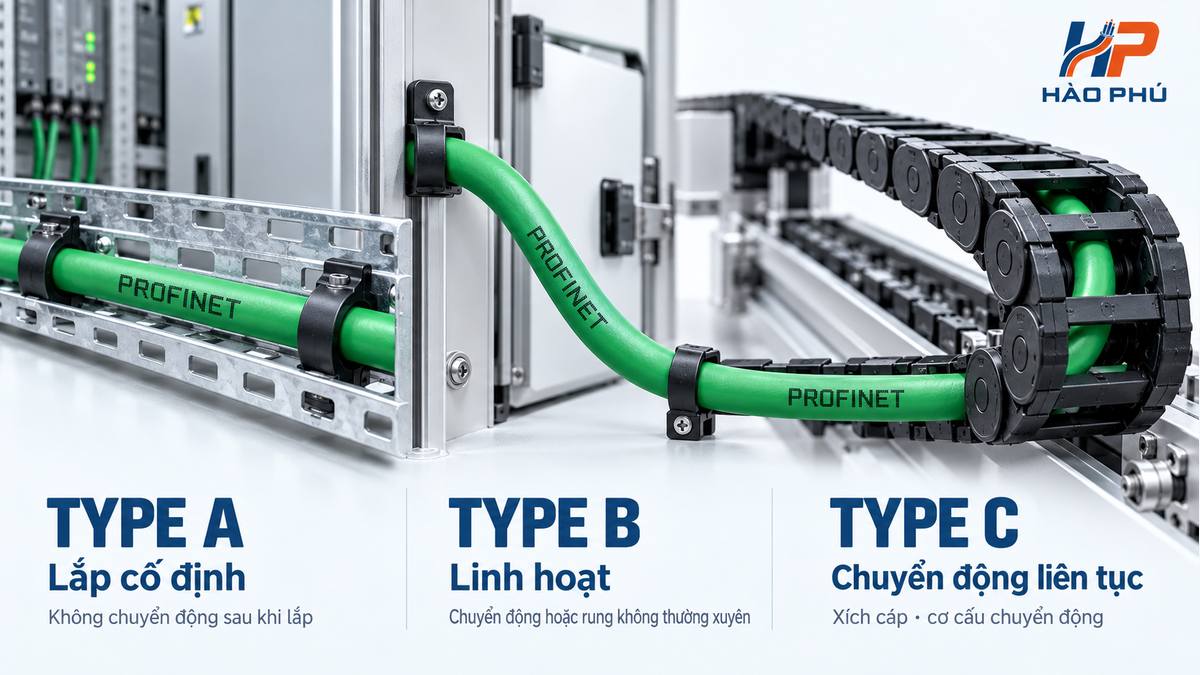

PROFINET Type A, Type B và Type C khác nhau chủ yếu ở điều kiện lắp đặt và mức độ chuyển động của cáp. Type A dành cho tuyến cố định, Type B cho những vị trí có chuyển động hoặc rung không thường xuyên, còn Type C được dùng cho các ứng dụng đặc biệt có chuyển động liên tục như xích dẫn cáp.

Vì vậy không nên hiểu Type C là “cao cấp hơn” Type B hay Type A. Chọn đúng loại nghĩa là chọn đúng cấu trúc cáp cho chuyển động thực tế của máy, đồng thời vẫn phải kiểm tra riêng Cat.5e/Cat.6A, số đôi dây, vật liệu vỏ, chống nhiễu, môi trường và yêu cầu của thiết bị.

PROFINET Type A là gì?

Type A được thiết kế cho lắp đặt cố định. Sau khi hoàn thành thi công, tuyến cáp không phải chịu chuyển động trong quá trình vận hành bình thường.

Các vị trí thường gặp gồm máng cáp cố định, tuyến đi trong tủ, đường cáp cố định dọc máy hoặc các đoạn giữa những thiết bị không chuyển động tương đối với nhau.

Đây thường là lựa chọn cần xem trước nếu tuyến cáp chỉ được kéo một lần rồi cố định. Không có lý do kỹ thuật để chuyển lên Type B hoặc Type C chỉ vì muốn chọn “loại cao hơn”.

PROFINET Type B dùng khi nào?

Type B dành cho lắp đặt linh hoạt, có chuyển động không thường xuyên hoặc có rung. Cấu trúc dây dẫn và cáp được thiết kế mềm hơn so với Type A để phù hợp với kiểu làm việc này.

Ví dụ có thể gặp ở đoạn dây đi tới cửa tủ, bộ phận có thể dịch chuyển khi bảo trì, máy có rung hoặc vị trí cáp cần uốn trong quá trình sử dụng nhưng không chạy lặp lại liên tục trong xích dẫn cáp.

PROFINET Type C dùng cho chuyển động liên tục

Type C được thiết kế cho các ứng dụng đặc biệt, trong đó cáp tiếp tục chuyển động sau khi máy đi vào vận hành.

Ví dụ điển hình là xích dẫn cáp, hệ thống festoon hoặc những cơ cấu máy có cáp uốn lặp lại. Khi chọn Type C cần kiểm tra thêm bán kính uốn động, hành trình, tốc độ, số chu kỳ và các giới hạn cụ thể trong datasheet của model.

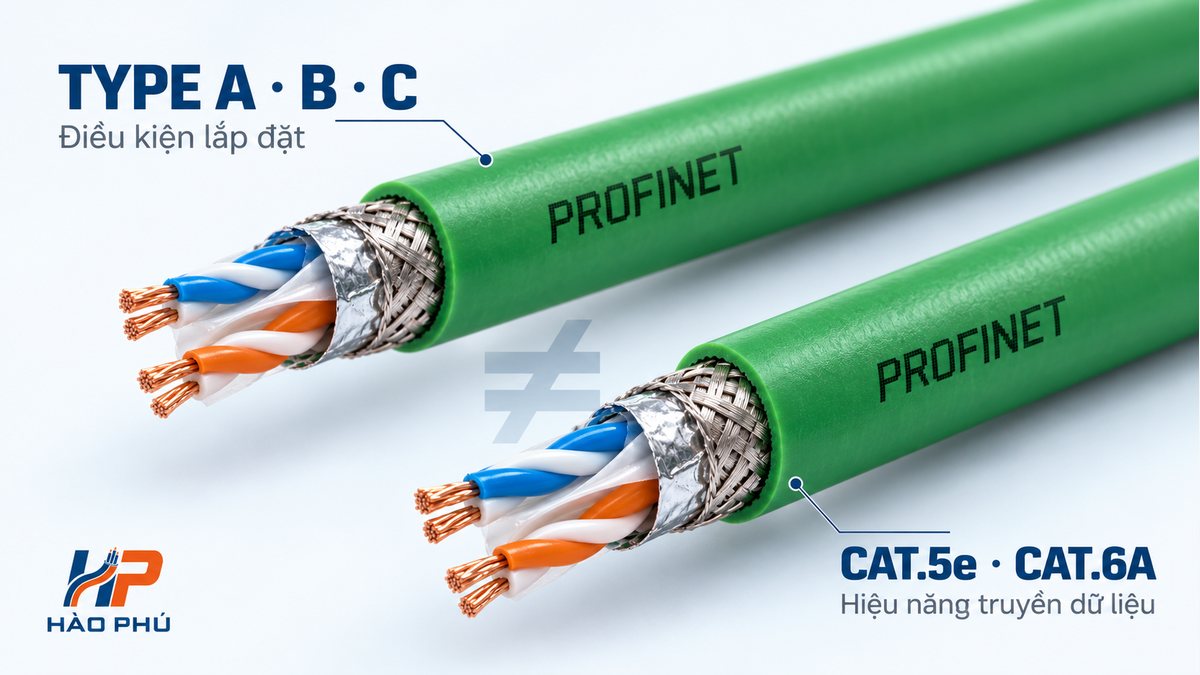

Type A, B, C không phải Cat.5e, Cat.6A

Đây là một nhầm lẫn khá dễ gặp khi đọc specification. Type A/B/C mô tả điều kiện ứng dụng cơ khí của cáp, còn Cat.5e, Cat.6A và các category khác liên quan đến khả năng truyền dẫn và yêu cầu của hệ Ethernet.

Vì vậy hoàn toàn có thể gặp một dòng PROFINET Cat.5 dành cho lắp cố định, một phiên bản flexible của cùng nhóm ứng dụng, hoặc cáp Cat.6A dành cho hệ thống cần hiệu năng truyền cao hơn. Hai câu hỏi “cần Type nào?” và “cần Category nào?” phải được trả lời riêng.

Cũng không nên nhầm Cable Type A/B/C với Conformance Class A/B/C

PROFINET sử dụng chữ A, B, C trong nhiều ngữ cảnh khác nhau. Cable Type A, B, C đang nói trong bài này là cách phân loại cáp theo điều kiện lắp đặt.

Trong khi đó PROFINET Conformance Class là khái niệm khác, liên quan tới tập chức năng và yêu cầu của hệ thống/thiết bị PROFINET. Không nên suy luận rằng cáp Type C phải đi cùng Conformance Class C.

Type C có dùng cho robot được không?

Không nên mặc định. Type C phù hợp với nhiều ứng dụng chuyển động liên tục, nhưng robot có thể tạo đồng thời chuyển động uốn và xoắn phức tạp.

PI hiện có phân loại Type R dành cho ứng dụng robot chịu tải xoắn kết hợp uốn. Vì vậy nếu tuyến nằm trên cánh tay robot hoặc cơ cấu có torsion, cần kiểm tra đúng dòng cáp robot/torsion của nhà sản xuất thay vì chỉ thấy chữ Type C rồi sử dụng.

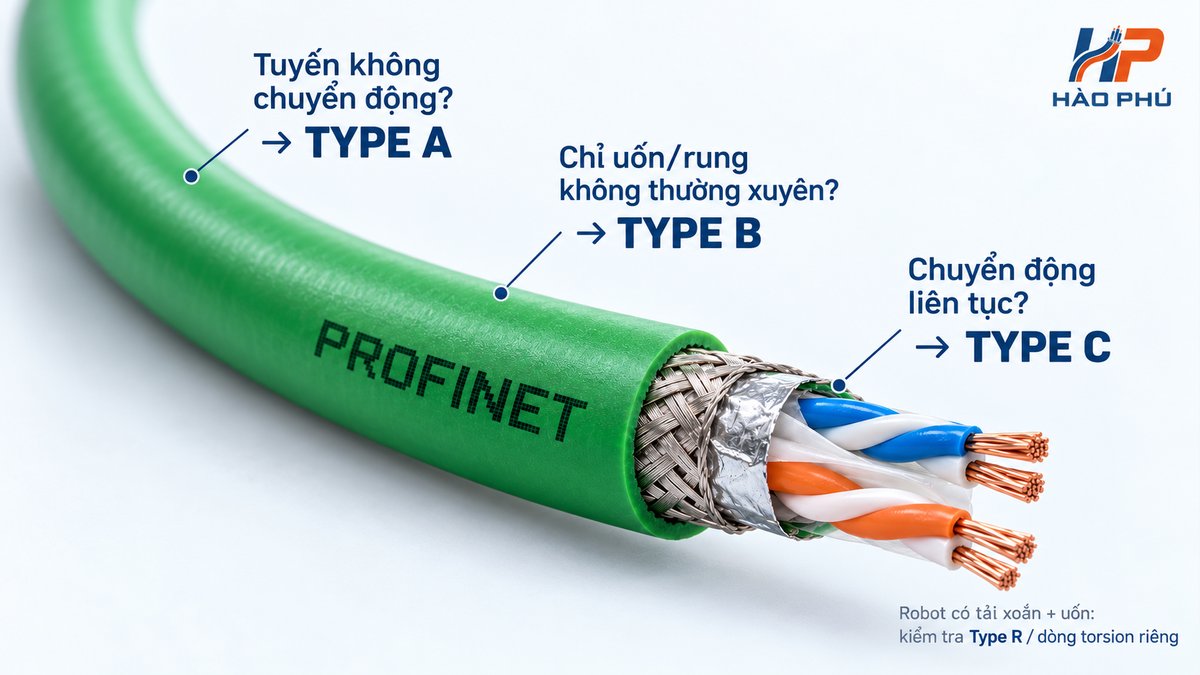

Chọn Type A, B hay C theo ứng dụng thực tế

Ví dụ các dòng PROFINET đang có trên Hào Phú

Với tuyến lắp cố định có yêu cầu Cat.6A, có thể tham khảo LAPP ETHERLINE Cat.6A . Trang sản phẩm hiện có các model 2170464, 2170465 và 2170466 dùng cho ứng dụng PROFINET Type A.

Nếu tuyến cần linh hoạt, có thể đối chiếu ETHERLINE PN FLEX hoặc ETHERLINE PN Cat.6A FLEX , là các nhóm được Hào Phú phân loại cho PROFINET Type B.

Với mã LAPP 2170464, có thể xem thêm bài LAPP ETHERLINE Cat.6A 2170464 cho PROFINET khi nào nên dùng? để kiểm tra riêng trường hợp Type A lắp cố định.

Ngoài Type A/B/C còn phải kiểm tra những gì?

Cần gửi gì để chọn đúng cáp PROFINET?

Nếu chưa có mã cáp cụ thể, hãy mô tả hệ thống và chuyển động của tuyến trước. Những dữ liệu dưới đây giúp đối chiếu Type và series phù hợp nhanh hơn.
