Khi Nào Nên Dùng Cáp LAPP ETHERLINE Cat.6A 2170464 Cho PROFINET?LAPP ETHERLINE Cat.6A Y mã 2170464 là cáp Ethernet công nghiệp 4 cặp xoắn AWG22/1, được thiết kế cho mạng PROFINET Type A và các hệ thống Ethernet công nghiệp lắp đặt cố định. Cáp có cấu trúc chống nhiễu S/FTP, hỗ trợ tốc độ từ 100 Mbit/s đến 10 Gbit/s và phù hợp với môi trường nhà máy có motor, biến tần, cáp nguồn hoặc thiết bị công suất lớn. Sản phẩm có thể sử dụng trong không gian khô, ẩm và một số khu vực ướt theo điều kiện kỹ thuật. Khi lựa chọn đúng theo giao thức, môi trường và phương pháp lắp đặt, cáp giúp tăng độ ổn định đường truyền, hạn chế nhiễu và giảm rủi ro phải thay cáp hoặc xử lý lỗi sau khi hệ thống đi vào vận hành. Đúng giao thức – Đúng cấu trúc chống nhiễu – Đúng phương pháp lắp đặt – Hệ thống truyền dữ liệu ổn định hơn. |
| Lưu ý: Mã 2170464 sử dụng ruột dẫn cứng và được thiết kế cho lắp đặt cố định. Không nên dùng cho robot, drag chain, xích dẫn cáp hoặc vị trí uốn chuyển động liên tục nếu chưa kiểm tra đúng dòng cáp chuyên dụng. |

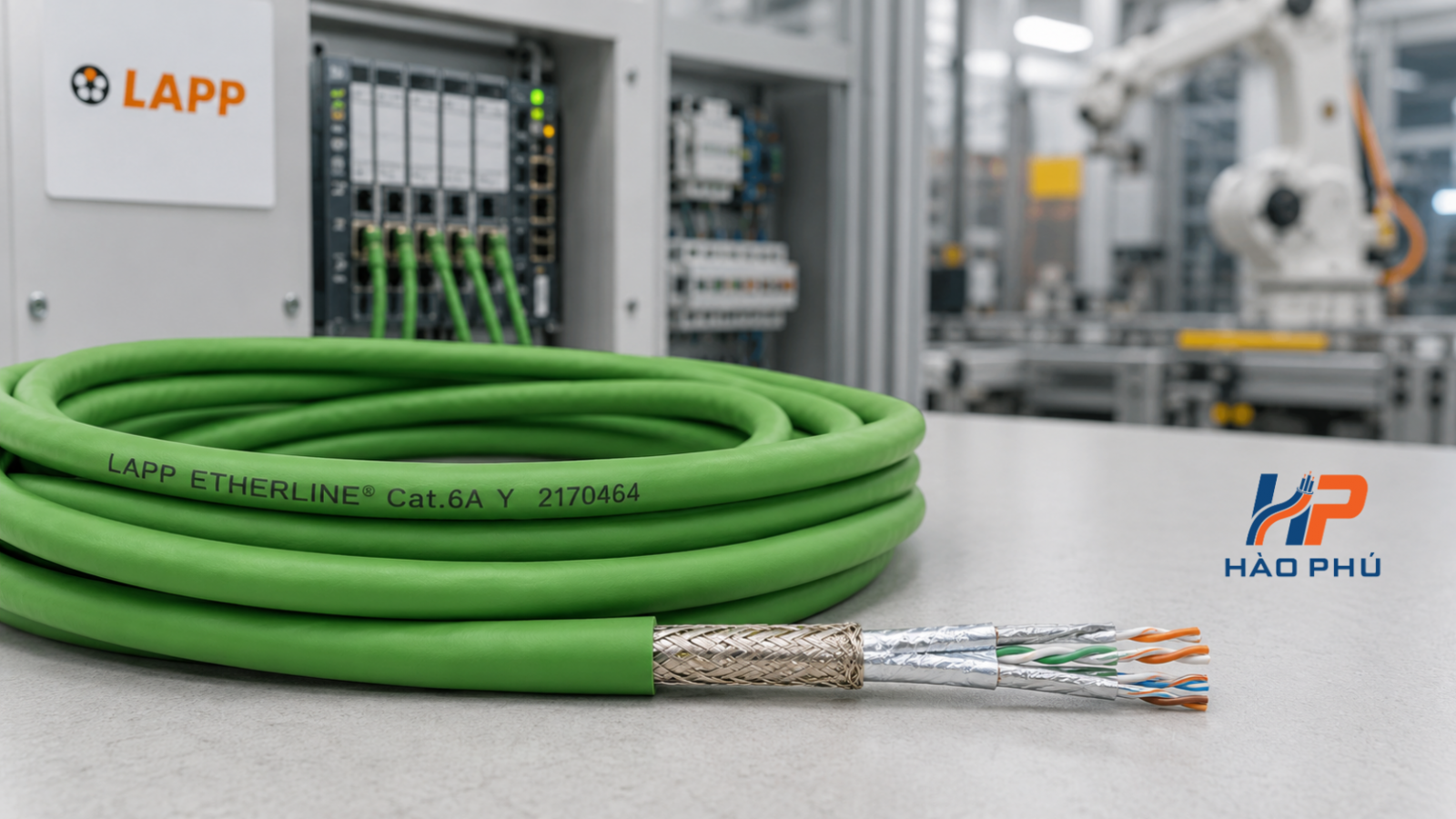

LAPP ETHERLINE Cat.6A 2170464 phù hợp cho mạng PROFINET và Ethernet công nghiệp lắp đặt cố định trong máy móc, dây chuyền và nhà máy.
ĐẶC ĐIỂM NỔI BẬT CỦA LAPP ETHERLINE CAT.6A 2170464
| Phù hợp môi trường công nghiệp khắc nghiệt: Cáp được thiết kế cho Industrial Ethernet, phù hợp lắp đặt trong máy móc, dây chuyền sản xuất, tủ điều khiển và khu vực có nhiễu điện từ. Theo tiêu chuẩn mạng công nghiệp: Phù hợp cho hệ thống cáp công nghiệp theo EN 50173-3 và ISO/IEC 24702. Dùng cho PROFINET Type A: Ruột dẫn cứng AWG22/1 phù hợp cho tuyến lắp đặt cố định trong mạng PROFINET. Sàng lọc chống nhiễu: Cấu trúc S/FTP gồm foil chống nhiễu cho từng cặp dây và lưới đồng chống nhiễu tổng thể. Tốc độ truyền dữ liệu: Hỗ trợ từ 100 Mbit/s đến 10 Gbit/s cho Industrial Ethernet trong điều kiện hệ thống phù hợp. Sử dụng trong không gian khô, ẩm và ướt: Phù hợp với nhiều khu vực lắp đặt trong nhà máy theo điều kiện kỹ thuật và hướng dẫn của nhà sản xuất. Tối ưu chi phí triển khai: Chọn đúng cáp ngay từ đầu giúp hạn chế chi phí xử lý nhiễu, thay cáp, sửa lỗi hoặc dừng hệ thống sau khi vận hành. |
THÔNG TIN SẢN PHẨM LAPP ETHERLINE CAT.6A 2170464
| Thông tin | Chi tiết |
| Mã cáp | 2170464 |
| Tên cáp | LAPP ETHERLINE Cat.6A Y |
| Quy cách | 4 x 2 x AWG22/1 |
| Size | 4 cặp xoắn, ruột dẫn cứng 22 AWG |
| Category | Cat.6A |
| Chống nhiễu | S/FTP: foil shield từng cặp kết hợp lưới đồng chống nhiễu tổng thể |
| Ứng dụng | PROFINET Type A, EtherCAT, EtherNet/IP và Industrial Ethernet |
| Tốc độ truyền | Từ 100 Mbit/s đến 10 Gbit/s |
| Dải tần | Đến 600 MHz |
| Tiêu chuẩn ứng dụng | EN 50173-3 và ISO/IEC 24702 |
| Môi trường sử dụng | Không gian khô, ẩm và khu vực ướt theo điều kiện kỹ thuật |
| Vật liệu vỏ | PVC, màu xanh lá |
| Phương pháp lắp đặt | Lắp đặt cố định |
| Xuất xứ | EU; xác nhận theo CO và chứng từ của từng lô hàng |
KHI NÀO NÊN DÙNG MÃ 2170464?
Mã 2170464 phù hợp khi cần truyền dữ liệu Ethernet giữa PLC, switch công nghiệp, remote I/O, máy móc, thiết bị đo, bộ điều khiển hoặc các cụm thiết bị trong dây chuyền sản xuất.
| Mạng PROFINET trong nhà máy: kết nối PLC, remote I/O, switch và thiết bị hiện trường. Máy móc và dây chuyền tự động: truyền dữ liệu giữa các bộ điều khiển và thiết bị sản xuất. EtherCAT hoặc EtherNet/IP: dùng khi thiết kế hệ thống và thiết bị yêu cầu các giao thức này. Môi trường có nhiễu: tuyến cáp đi gần motor, biến tần, servo hoặc cáp nguồn. Lắp đặt cố định: đi trong máng cáp, ống dẫn, tủ điều khiển hoặc bên trong máy. |
VÌ SAO KHÔNG NÊN DÙNG CAT.6A VĂN PHÒNG THAY THẾ?
Cáp Cat.6A văn phòng chủ yếu phục vụ hệ thống mạng tòa nhà, máy tính, camera và thiết bị IT thông thường. Trong nhà máy, tuyến cáp có thể phải đi gần motor, biến tần, nguồn điện hoặc các thiết bị phát sinh nhiễu điện từ.
LAPP 2170464 sử dụng cấu trúc S/FTP nhằm tăng khả năng chống nhiễu cho từng cặp dây và toàn bộ lõi cáp. Tuy nhiên, hiệu quả thực tế còn phụ thuộc đầu nối, switch, cách tiếp địa shield và phương án đi cáp.
Cấu trúc S/FTP giúp bảo vệ từng cặp dây và toàn bộ lõi cáp trước ảnh hưởng của nhiễu điện từ.
KHI NÀO KHÔNG NÊN DÙNG MÃ 2170464?
Không nên chọn mã 2170464 nếu tuyến cáp phải chuyển động liên tục, kéo trong xích dẫn cáp, uốn lặp lại theo robot hoặc chịu xoắn thường xuyên. Ruột dẫn cứng của PROFINET Type A phù hợp hơn với lắp đặt cố định.
Nếu môi trường yêu cầu vỏ PUR, không halogen, chịu dầu cao, chống UV hoặc lắp ngoài trời, cần kiểm tra dòng ETHERLINE khác phù hợp hơn. Không nên chỉ dựa vào tốc độ Cat.6A để quyết định mã cáp.
THÔNG TIN CẦN GỬI KHI BÁO GIÁ
| Để Hào Phú kiểm tra đúng mã và báo giá nhanh hơn, quý khách vui lòng gửi: 1. Mã cáp 2170464 hoặc datasheet đang sử dụng. 2. Giao thức: PROFINET, EtherCAT hoặc EtherNet/IP. 3. Lắp cố định hay có chuyển động. 4. Chiều dài từng tuyến và tổng số mét cần mua. 5. Môi trường khô, ẩm, có dầu hoặc nhiễu cao. 6. Loại đầu nối, switch hoặc thiết bị cần kết nối. 7. Yêu cầu datasheet, catalogue, CO/CQ hoặc hồ sơ dự án. |
| Kết luận: LAPP ETHERLINE Cat.6A 2170464 phù hợp cho PROFINET và Ethernet công nghiệp cần tốc độ cao, khả năng chống nhiễu tốt và lắp đặt cố định. Trước khi đặt hàng, cần kiểm tra giao thức, môi trường, chiều dài tuyến, loại đầu nối và yêu cầu hồ sơ để tránh chọn sai dòng cáp. |
HÀO PHÚ HỖ TRỢ BÁO GIÁ LAPP ETHERLINE 2170464
| Hào Phú hỗ trợ kiểm tra mã cáp, thông số kỹ thuật, chiều dài, số lượng và hồ sơ cho hệ thống PROFINET, EtherCAT và Ethernet công nghiệp. Để báo giá nhanh hơn, quý khách vui lòng gửi mã 2170464, số mét cần mua, môi trường lắp đặt, thời gian cần hàng và yêu cầu CO/CQ nếu có. |
