Khi Nào Nên Dùng ÖLFLEX CLASSIC 110 CY Cho Hệ Thống Điều Khiển?Trong tủ điện, máy móc và dây chuyền tự động hóa, cáp điều khiển có thể phải đi gần motor, biến tần, servo hoặc cáp nguồn. Đây là những vị trí có khả năng phát sinh nhiễu điện từ, làm ảnh hưởng đến tín hiệu nếu cấu trúc cáp và cách lắp đặt không phù hợp. ÖLFLEX CLASSIC 110 CY là cáp điều khiển PVC có lớp lưới đồng chống nhiễu, phù hợp với các hệ thống cần truyền nguồn phụ trợ hoặc tín hiệu điều khiển trong môi trường công nghiệp. Việc lựa chọn cần dựa trên loại tín hiệu, mức độ nhiễu, số lõi, tiết diện và phương pháp lắp đặt thực tế. |
| Lưu ý: ÖLFLEX CLASSIC 110 CY phù hợp cho lắp đặt cố định và chuyển động không thường xuyên, không chịu lực kéo. Không nên mặc định sử dụng mã này cho robot, cáp kéo xích hoặc vị trí uốn lặp lại liên tục. |
 |

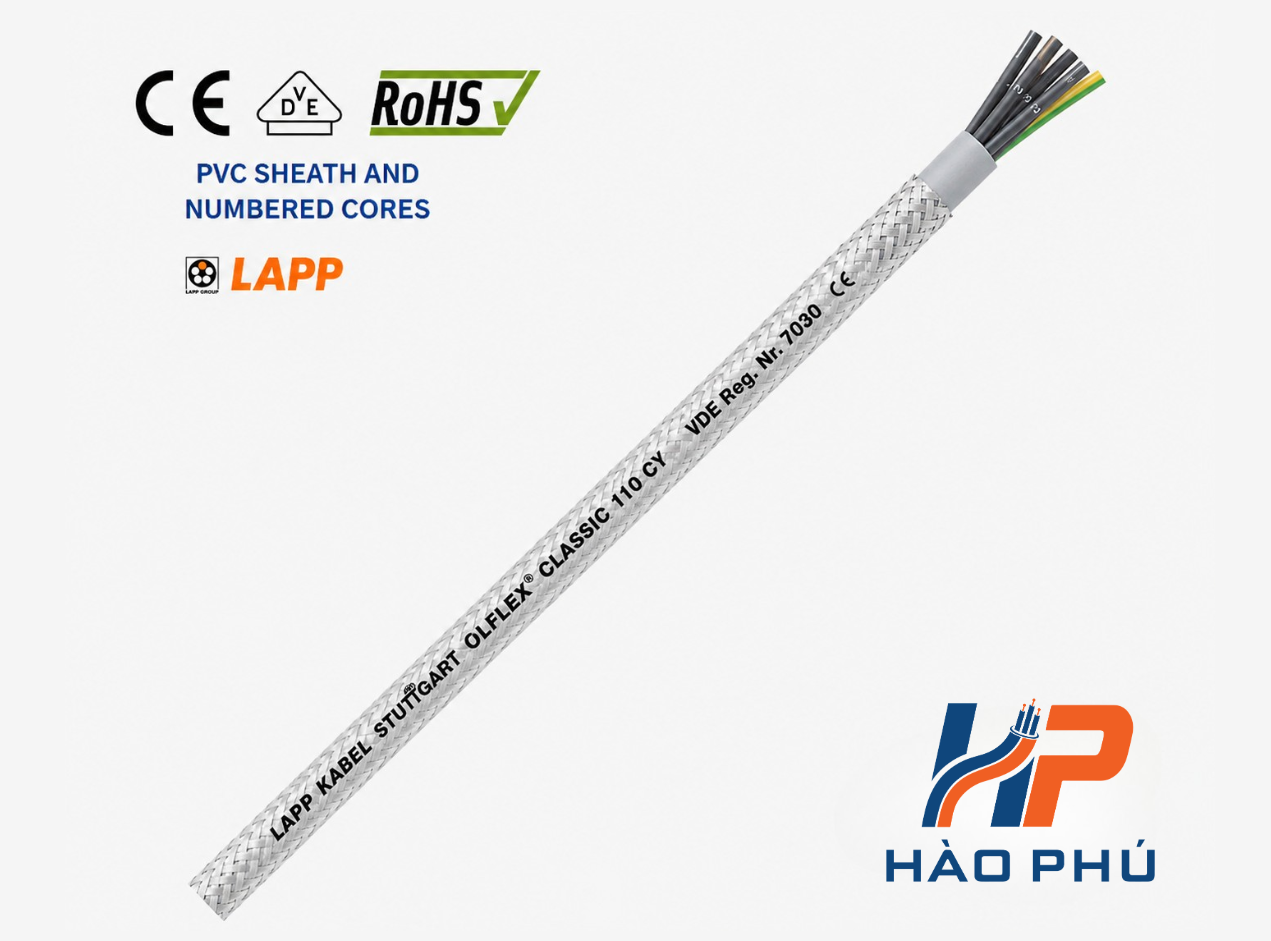

| ÖLFLEX CLASSIC 110 CY được xem xét cho các tuyến điều khiển cần giảm ảnh hưởng của nhiễu điện từ. |
1. Trường hợp nào nên dùng ÖLFLEX CLASSIC 110 CY?
Dòng cáp này phù hợp khi tuyến điều khiển hoặc cấp nguồn phụ trợ nằm trong môi trường có nguy cơ nhiễu điện từ. Một số trường hợp thường gặp gồm:
| Ứng dụng | Lý do cần cân nhắc cáp có shield |
| Tủ điều khiển máy | Nhiều đường nguồn, relay, contactor và thiết bị đóng cắt được bố trí gần nhau. |
| Hệ thống có biến tần | Biến tần có thể tạo nhiễu điện từ ảnh hưởng đến tuyến điều khiển bên cạnh. |
| Dây chuyền tự động hóa | Cáp điều khiển đi chung khu vực với motor, servo và thiết bị công suất. |
| Máy đóng gói, máy CNC | Cần duy trì tín hiệu điều khiển ổn định giữa các bộ phận của máy. |
| Hệ thống bơm và quạt | Tuyến điều khiển thường được bố trí gần motor hoặc biến tần. |
Việc dùng cáp có shield không thay thế cho phương án thi công đúng kỹ thuật. Hiệu quả chống nhiễu còn phụ thuộc cách đi cáp, khoảng cách với cáp nguồn, đầu nối, cable gland EMC và phương án tiếp địa lớp shield.
2. Đặc điểm kỹ thuật cần quan tâm
| Hạng mục | Đặc điểm |
| Nhóm sản phẩm | Cáp nguồn và cáp điều khiển có shield. |
| Điện áp danh định | U₀/U: 300/500 V. |
| Vật liệu vỏ | PVC; vỏ ngoài trong suốt. |
| Nhận diện lõi | Lõi màu đen, đánh số. |
| Chống nhiễu | Lưới đồng bện bao phủ quanh lõi cáp. |
| Phương pháp lắp đặt | Lắp đặt cố định hoặc chuyển động không thường xuyên, không chịu lực kéo. |
| Chứng nhận | VDE; mã và chứng nhận cụ thể cần đối chiếu theo từng quy cách. |
Quy cách cụ thể của ÖLFLEX CLASSIC 110 CY được xác định theo số lõi và tiết diện. Khi yêu cầu báo giá, cần cung cấp đầy đủ cấu hình như 4G1.5, 7G1.0 hoặc mã hàng cụ thể nếu đã có.
3. Lớp braid shield có tác dụng gì?
ÖLFLEX CLASSIC 110 CY sử dụng lớp lưới đồng bện bao quanh cụm lõi. Lớp này giúp giảm ảnh hưởng của nhiễu điện từ từ các thiết bị và đường cáp lân cận.
Trong thực tế, shield thường được cân nhắc khi cáp điều khiển đi gần:
| Motor và cáp động lực. Biến tần, servo drive hoặc bộ nguồn công suất. Relay, contactor và thiết bị đóng cắt. Máy hàn hoặc thiết bị tạo xung điện. Tuyến cáp dài hoặc đi trong khu vực có mật độ dây dẫn cao. |
Để lớp shield phát huy hiệu quả, cần sử dụng phương án tiếp địa phù hợp với thiết kế hệ thống. Việc đấu shield tùy tiện hoặc để lớp shield không được xử lý đúng có thể làm giảm hiệu quả chống nhiễu.
 |

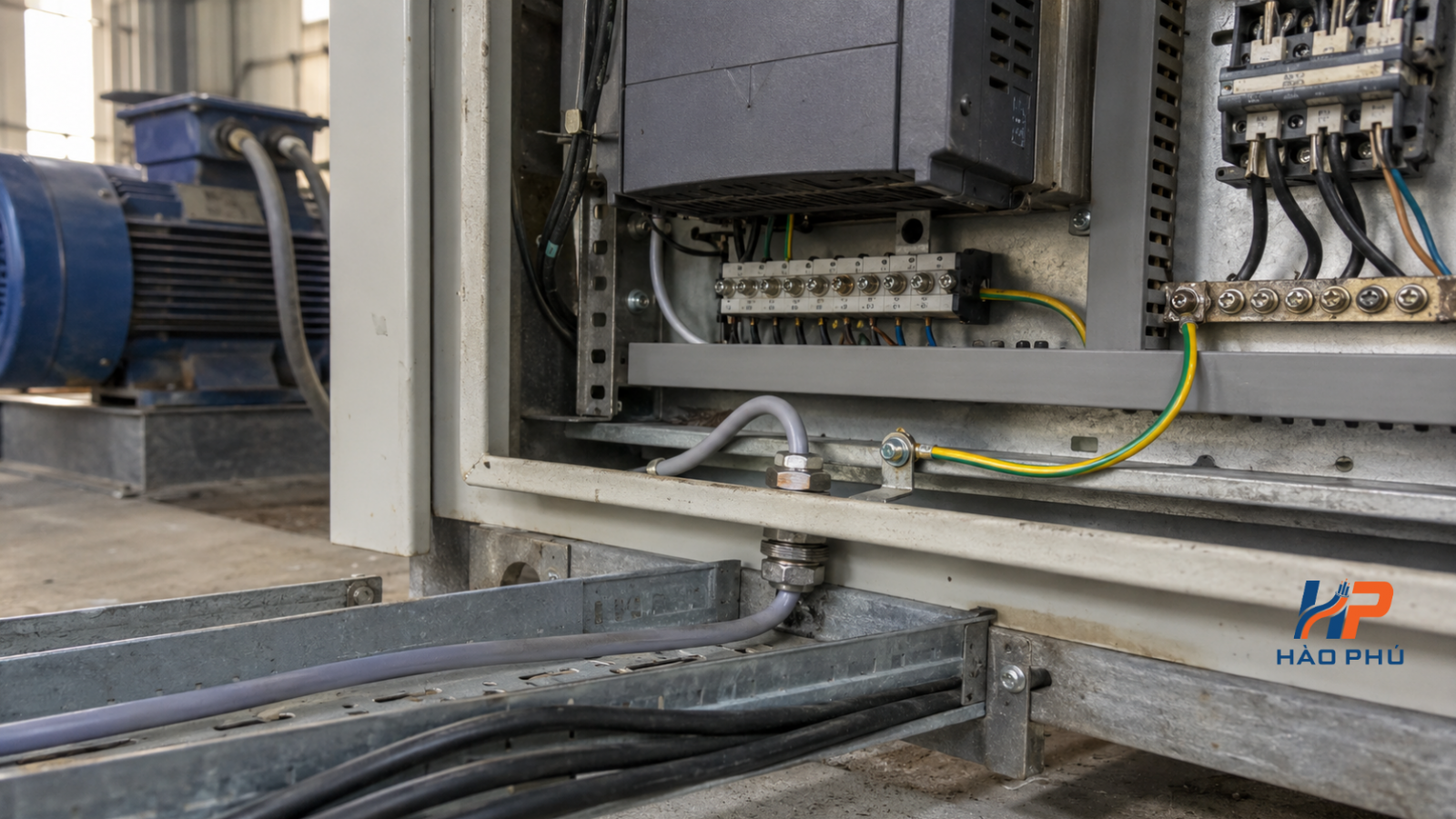

| Tuyến điều khiển đi gần motor hoặc biến tần cần được xem xét về shield, khoảng cách và tiếp địa. |
4. Khi nào không nên dùng mã này?
ÖLFLEX CLASSIC 110 CY không phải lựa chọn phù hợp cho mọi vị trí. Cần kiểm tra dòng khác khi:
| Điều kiện sử dụng | Hướng xử lý |
| Robot hoặc chuyển động liên tục | Chọn dòng cáp chuyên dụng cho drag chain hoặc robot. |
| Lắp ngoài trời kéo dài | Kiểm tra dòng có khả năng chống UV và thời tiết phù hợp. |
| Yêu cầu không halogen | Chọn dòng HFFR hoặc halogen-free phù hợp dự án. |
| Điện áp cao hơn 300/500 V | Chọn dòng có cấp điện áp tương ứng. |
| Tín hiệu truyền thông đặc thù | Kiểm tra cáp bus, RS485 hoặc Ethernet theo đúng giao thức. |
5. Thông tin cần gửi khi yêu cầu báo giá
| Để kiểm tra đúng quy cách ÖLFLEX CLASSIC 110 CY, quý khách vui lòng cung cấp: 1. Mã sản phẩm hoặc hình ảnh nhãn cáp. 2. Số lõi và tiết diện, ví dụ 7G1.5 mm². 3. Ứng dụng và thiết bị kết nối. 4. Chiều dài hoặc tổng số mét cần mua. 5. Lắp đặt cố định hay có chuyển động. 6. Tuyến cáp có đi gần motor hoặc biến tần không. 7. Môi trường trong nhà, ngoài trời, có dầu hoặc độ ẩm. 8. Yêu cầu datasheet, catalogue, CO/CQ và thời gian cần hàng. |
Câu hỏi thường gặp
Có phải mọi hệ thống PLC đều cần ÖLFLEX CLASSIC 110 CY?
Không. Việc sử dụng cáp có shield phụ thuộc loại tín hiệu, mức độ nhiễu, cách đi cáp và yêu cầu kỹ thuật của hệ thống.
Có thể dùng cho drag chain không?
Không nên dùng cho chuyển động liên tục nếu chưa có xác nhận kỹ thuật. Mã này phù hợp hơn với lắp đặt cố định hoặc chuyển động không thường xuyên, không chịu lực kéo.
Có thể thay bằng ÖLFLEX CLASSIC 110 không có CY không?
Chỉ nên thay khi hệ thống không yêu cầu shield và các thông số còn lại đáp ứng thiết kế. Cần đối chiếu môi trường nhiễu, cách đi cáp và datasheet trước khi quyết định.
