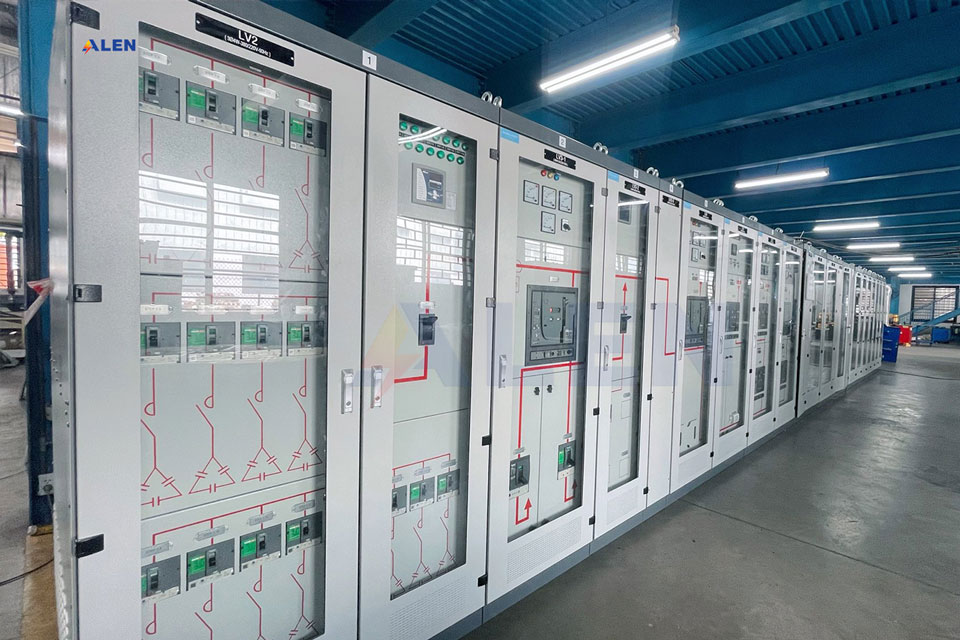

TỦ ĐIỀU KHIỂN TRUNG TÂM  (MCC) CHO NHÀ GA TÀU ĐIỆN NGẦM

1. MCC là gì?

Tủ điều khiển trung tâm (MCC – Motor Control Center) là hệ thống tập trung các mô-đun điều khiển động cơ điện dùng chung nguồn, cho phép vận hành, giám sát và bảo vệ nhiều động cơ từ một vị trí tập trung .
Trong depot metro, MCC đảm nhiệm những chức năng cốt lõi:

• Khởi động/dừng động cơ (fan, pump, máy kéo xe,…)
• Bảo vệ quá tải, mất pha, chạm đất
• Điều khiển tốc độ & đảo chiều động cơ theo yêu cầu vận hành

2. Cấu tạo & thành phần chính

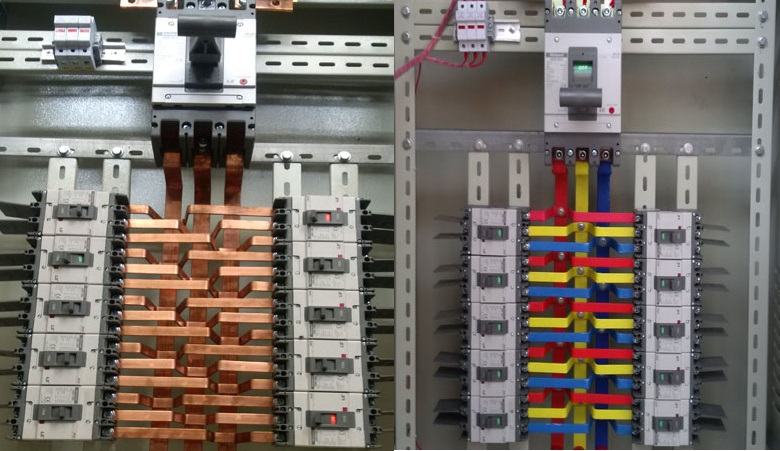

1. Bus chính (Power Bus):
   • Thanh dẫn ngang (horizontal bus) phân phối điện từ nguồn chính đến các mô-đun
   • Thanh dọc (vertical bus) cấp điện từ bus ngang cho từng module.
2. Module (bucket):
   • Bao gồm contactor/relay, mạch bảo vệ (cầu chì hoặc MCCB), bảo vệ quá tải, disconnect và các phím bấm/đèn tín hiệu.
3. Thiết bị điều khiển & giám sát:
   • Biến tần (VFD), soft starter, PLC/HMI…, cho phép giám sát, điều khiển từ xa, tối ưu tiết kiệm năng lượng.
4. Vỏ tủ và bus bar:
   • Thiết kế thép chịu lực, nhiều cấp độ bảo vệ (NEMA/UL…), đảm bảo an toàn điện và chống cháy
   •

   • ---

3. Lợi ích khi áp dụng MCC trong depot metro

• Tập trung và dễ kiểm soát: Quản lý nhiều động cơ từ một vị trí, thuận tiện bảo trì & vận hành
• An toàn cao: Liệt kê cơ chế bảo vệ quá tải, mất pha, chạm đất, chống ngất nguồn, giảm tối đa tai nạn .
• Mở rộng dễ dàng: Thêm module mới hoặc cấp điện dễ dàng khi từ depot hay ga mở rộng .
• Tiết kiệm năng lượng: Sử dụng VFD/soft-starter giúp giảm tiêu thụ, hạn chế điều khiển cơ truyền thống
• Giảm thời gian chết & tối ưu bảo trì: MCC hiện đại trang bị giám sát, chẩn đoán tự động, đẩy nhanh khắc phục sự cố

• ---

4. Tiêu chuẩn thiết kế và lắp đặt

• Cấp điện áp:
  • Low-voltage (220–600 V),
  • Medium-voltage (1 kV–15 kV) tùy kích thước motor
• Tiêu chuẩn an toàn: IEC 60529, NEMA ICS‑1/2, UL 845, NEC, CSA, IEEE – áp dụng với đủ điều kiện môi trường, quang trọng an toàn, N+3 feet trước tủ, 0.5‑6” sau tủ
• Lắp đặt:
  • Đặt trên bề mặt phẳng, vững, không cháy; rõ khoảng cách phục vụ bảo trì .
  • Cố định khung thép, dàn bus chắc, cách ly chống chạm & nối đất đúng cách .

5.Để nâng cao độ tin cậy và hiệu quả cho hệ thống MCC trong depot metro, việc lựa chọn các dòng cáp điều khiển chất lượng cao Hào Phú là nơi chuyên cung cấp: Cáp điều khiển LAPP ÖLFLEX® YSLCY‑JZ, Cáp điều khiển chống cháy LAPP FR‑6387 OS, Cáp tín hiệu điều khiển LAPP UNITRONIC ST 20253 (16 AWG)

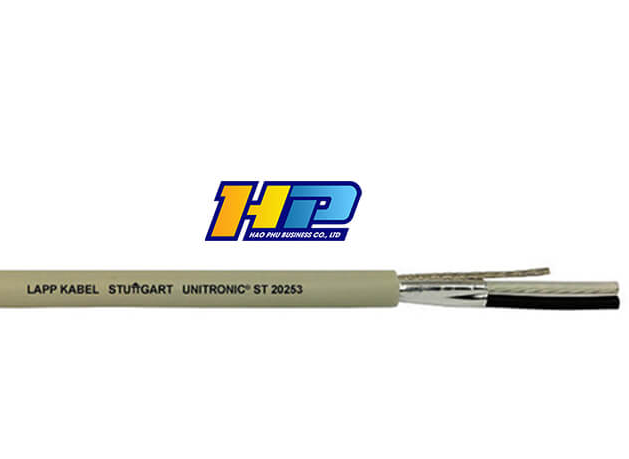

CÁP TÍN HIỆU ĐIỀU KHIỂN CHỐNG NHIỄU UNITRONIC ST 20253 1x2x16AWG 3800717 LAPP

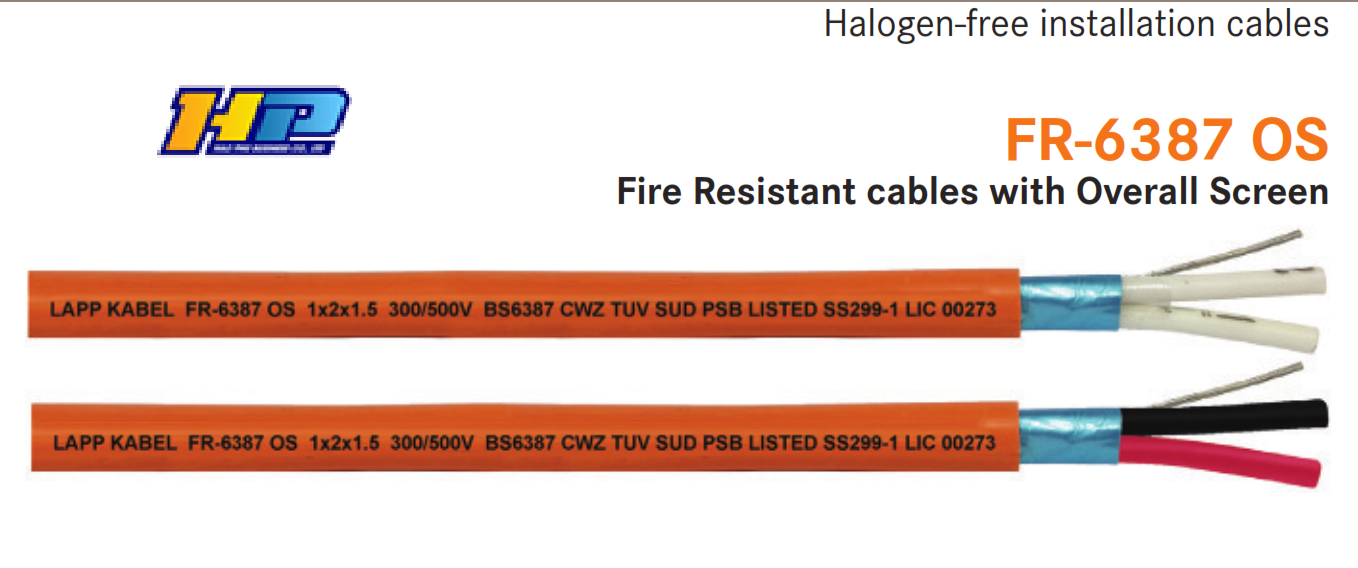

  Cáp điều khiển chống cháy Lapp Kabel FR-6387 OS

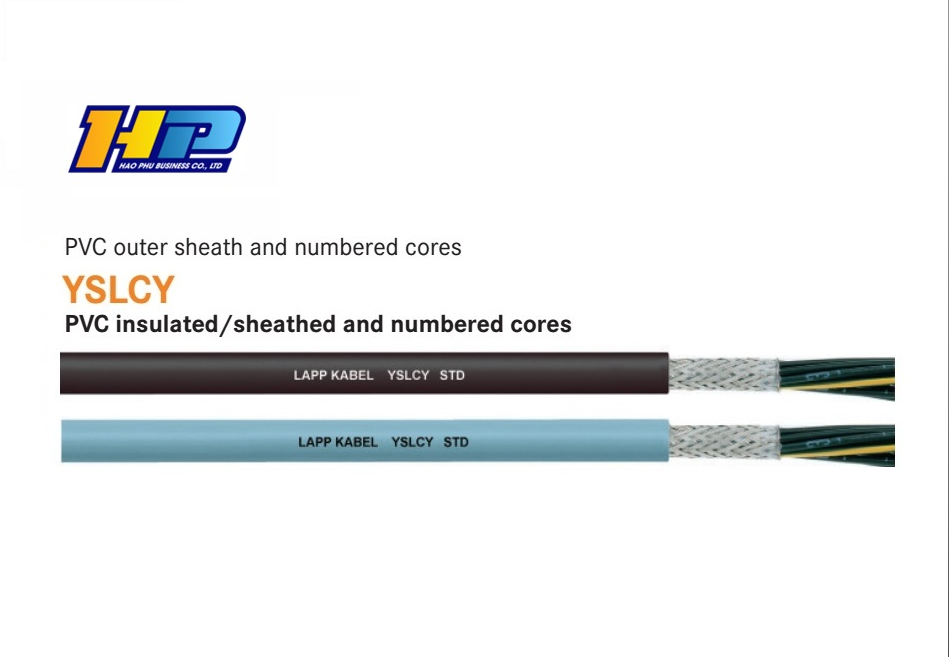

Cáp điều khiển LAPP ÖLFLEX® YSLCY‑JZ

5. MCC “thông minh” (Smart MCC)

• Kết nối mạng (Ethernet, Fieldbus, DeviceNet, SCADA…) cho phép thu thập dữ liệu realtime, giảm dây, nâng cao chức năng chẩn đoán & bảo trì dự đoán .
• Giải pháp retrofit: nâng cấp MCC cũ thành Smart MCC, giúp tiết kiệm chi phí, giảm thiểu gián đoạn depot

• ---

6. Ứng dụng tiêu biểu trong depot & ga Metro

• Quản lý trung tâm hệ thống động cơ liên quan đến thông gió, thoát nước, xử lý nước thải, bãi sạc, và bảo trì tàu.
• MCC tích hợp với hệ thống SCADA/PLC của metro để giám sát từ xa, cảnh báo sự cố, đảm bảo vận hành liên tục các hệ thống hạ tầng depot .

Kết luận

Tủ MCC là trái tim điều khiển động cơ trong depot metro, giúp tăng cường quản lý, bảo mật, tiết kiệm năng lượng và khả năng mở rộng hệ thống. Việc áp dụng các giải pháp smart MCC còn góp phần nâng cao hiệu quả vận hành, giảm thời gian chết và đáp ứng nhu cầu hiện đại hóa metro ngày nay.
