Cáp Quang Singlemode Và Multimode Khác Nhau Thế Nào? Chọn Loại Nào Cho Công Trình?Cáp quang singlemode và multimode đều truyền dữ liệu bằng ánh sáng nhưng khác nhau về kích thước lõi, nguồn phát, bước sóng, khoảng cách truyền, băng thông và chi phí thiết bị quang. Singlemode thường phù hợp cho tuyến dài, backbone giữa các tòa nhà, khu công nghiệp và mạng viễn thông. Multimode thường được dùng trong phòng máy, tủ mạng, data center và các tuyến nội bộ có khoảng cách ngắn hơn. Đúng loại sợi – Đúng module quang – Đúng đầu nối – Đảm bảo hiệu năng toàn tuyến. |
| Lưu ý quan trọng: Không thể chọn cáp quang chỉ dựa vào tốc độ 1G, 10G hoặc 40G. Khoảng cách thực tế còn phụ thuộc loại sợi, module quang, bước sóng, đầu nối, số mối hàn và suy hao toàn tuyến. |
CÁP QUANG SINGLEMODE LÀ GÌ?
Singlemode là loại sợi quang có lõi rất nhỏ, thường khoảng 9µm. Ánh sáng truyền gần như theo một mode chính nên giảm hiện tượng tán sắc mode, cho phép truyền tín hiệu ở khoảng cách xa và duy trì băng thông cao.
Các dòng singlemode thường gặp gồm OS1 và OS2. Trong nhiều công trình hiện nay, OS2 được ưu tiên cho backbone, ngoài trời, liên kết giữa các tòa nhà, khu công nghiệp và tuyến viễn thông nhờ khả năng truyền xa và suy hao thấp.
CÁP QUANG MULTIMODE LÀ GÌ?
Multimode có lõi lớn hơn singlemode, phổ biến là 50µm hoặc 62,5µm. Nhiều tia sáng truyền đồng thời theo các đường khác nhau trong lõi, phù hợp với khoảng cách ngắn và các hệ thống mạng tốc độ cao trong tòa nhà hoặc data center.
Các cấp multimode thường gặp gồm OM1, OM2, OM3, OM4 và OM5. Trong đó OM3 và OM4 được sử dụng phổ biến cho mạng 10G, 40G hoặc 100G trong phòng máy, tùy module quang và kiến trúc kết nối.
BẢNG SO SÁNH SINGLEMODE VÀ MULTIMODE
| Tiêu chí | Singlemode | Multimode |
| Kích thước lõi | Khoảng 9µm | Phổ biến 50µm hoặc 62,5µm |
| Khoảng cách truyền | Phù hợp tuyến dài, có thể từ vài km đến hàng chục km tùy module | Phù hợp tuyến ngắn trong tòa nhà và data center |
| Nguồn phát | Thường dùng laser bước sóng 1310nm hoặc 1550nm | Thường dùng LED hoặc VCSEL, phổ biến ở 850nm |
| Tán sắc mode | Thấp hơn | Cao hơn do nhiều mode truyền |
| Chi phí module quang | Tùy loại, thường cao hơn ở các module truyền xa | Thường kinh tế cho kết nối ngắn trong phòng máy |
| Ứng dụng điển hình | Backbone, liên tòa nhà, nhà máy, ISP, CCTV đường dài | LAN, phòng máy, server, switch, data center |
OS1 VÀ OS2 KHÁC NHAU THẾ NÀO?
| Loại | Đặc điểm | Ứng dụng |
| OS1 | Thường dùng trong nhà, cấu trúc tight-buffered hoặc ứng dụng campus truyền thống | Backbone trong nhà, tòa nhà và tuyến có khoảng cách vừa phải |
| OS2 | Suy hao thấp hơn, phù hợp tuyến dài và nhiều cấu trúc loose tube | Ngoài trời, chôn ngầm, liên tòa nhà, nhà máy và viễn thông |
OM1, OM2, OM3, OM4 VÀ OM5 KHÁC NHAU RA SAO?
| Loại | Lõi phổ biến | Nhận xét ứng dụng |
| OM1 | 62,5/125µm | Hệ thống cũ, khoảng cách và băng thông hạn chế hơn |
| OM2 | 50/125µm | Mạng LAN và ứng dụng tốc độ vừa phải |
| OM3 | 50/125µm, tối ưu laser | Phổ biến cho 10G và nhiều kết nối data center |
| OM4 | 50/125µm, băng thông cao hơn OM3 | Data center tốc độ cao, cần khoảng cách tốt hơn OM3 |
| OM5 | 50/125µm, hỗ trợ dải bước sóng rộng | Ứng dụng SWDM và hệ thống đa bước sóng đặc thù |
KHI NÀO NÊN CHỌN SINGLEMODE?
| Liên kết giữa các tòa nhà | Phù hợp tuyến campus, nhà máy hoặc khu công nghiệp có khoảng cách lớn. |
| Backbone đường dài | Dùng cho tuyến trục chính cần dự phòng băng thông và mở rộng trong tương lai. |
| Camera và mạng ngoài trời | Phù hợp tuyến camera, trạm bảo vệ, kho và khu vực xa trung tâm. |
| Viễn thông và ISP | Đáp ứng tốt các tuyến truyền xa và mạng truy nhập quang. |
KHI NÀO NÊN CHỌN MULTIMODE?
| Phòng máy và data center | Phù hợp kết nối ngắn giữa switch, server, storage và patch panel. |
| Backbone trong tòa nhà | Dùng khi khoảng cách ngắn và muốn tối ưu chi phí transceiver. |
| Hệ thống 10G nội bộ | OM3 hoặc OM4 phù hợp nhiều tuyến 10G trong phạm vi thiết kế. |
| Tủ mạng mật độ cao | Có thể triển khai LC duplex hoặc MPO/MTP theo kiến trúc hệ thống. |
CÁP SINGLEMODE CÓ LUÔN TỐT HƠN MULTIMODE KHÔNG?
Không. Singlemode có ưu thế về khoảng cách và khả năng mở rộng, nhưng multimode vẫn hiệu quả trong data center và mạng nội bộ vì module quang khoảng cách ngắn thường dễ triển khai và có chi phí hợp lý.
Lựa chọn đúng phải dựa trên tổng chi phí của cả hệ thống, bao gồm cáp, module quang, patch cord, cassette, đầu nối, thiết bị đo kiểm và yêu cầu nâng cấp tương lai.

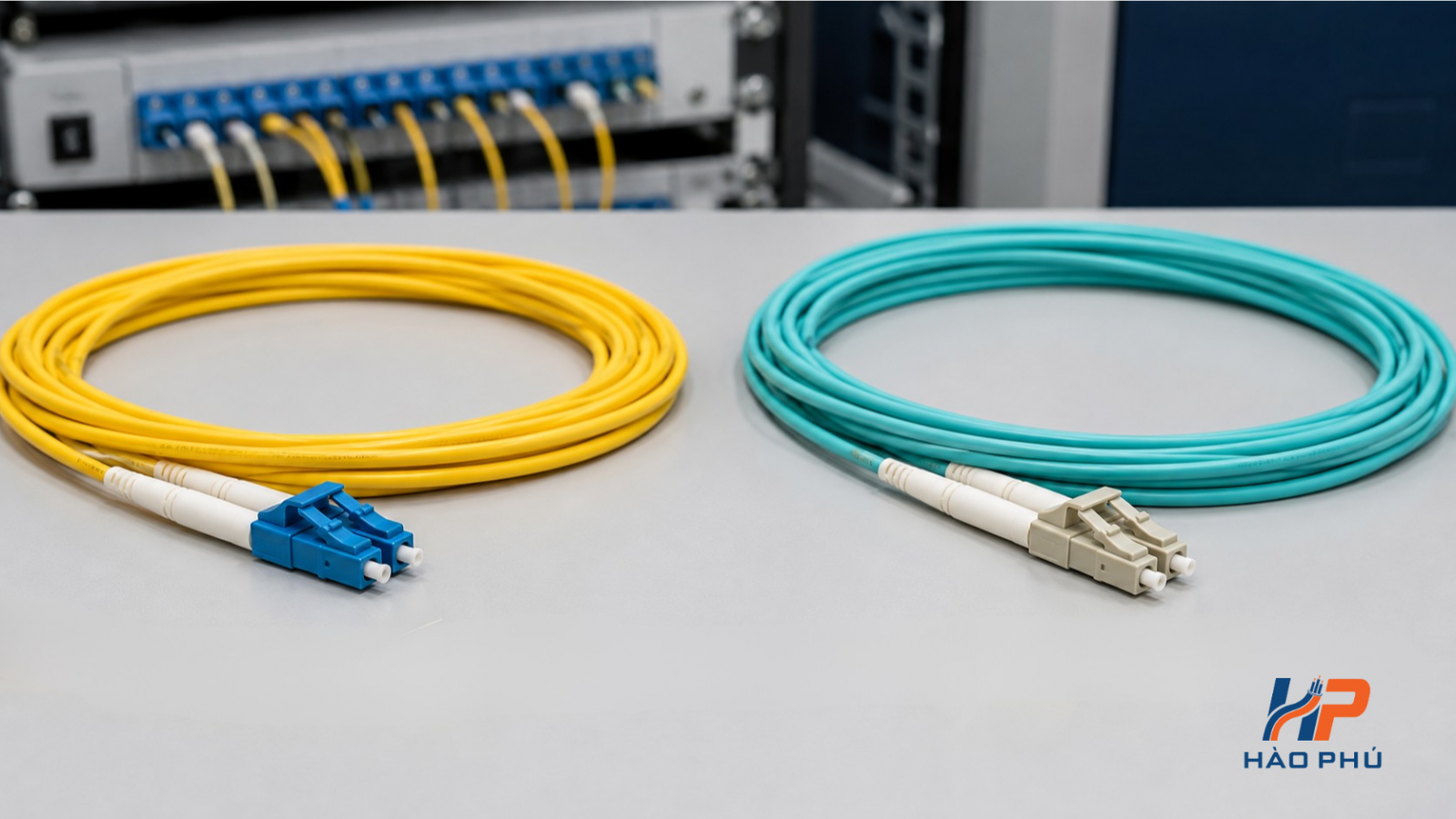

MÀU VỎ CÁP VÀ ĐẦU NỐI CÓ GIÚP PHÂN BIỆT KHÔNG?
| Đặc điểm | Màu thường gặp | Lưu ý |
| Singlemode | Vàng | Màu vỏ chỉ mang tính nhận diện phổ biến, cần đọc nhãn sản phẩm |
| OM1/OM2 | Cam | Có thể khác tùy hãng và thị trường |
| OM3/OM4 | Aqua hoặc tím tùy loại | Không nên kết luận chỉ bằng màu vỏ |
| OM5 | Xanh lá chanh | Cần kiểm tra ký hiệu OM5 trên nhãn và datasheet |
CÓ THỂ NỐI SINGLEMODE VỚI MULTIMODE KHÔNG?
Không nên nối trực tiếp singlemode với multimode trong cùng một channel. Kích thước lõi và đặc tính truyền khác nhau có thể gây suy hao lớn, phản xạ và làm tín hiệu không ổn định.
Toàn bộ tuyến nên đồng bộ từ module quang, pigtail, adapter, patch cord đến cáp backbone. Khi cần chuyển đổi giữa hai hệ thống, nên sử dụng thiết bị chuyển đổi hoặc kiến trúc mạng được thiết kế riêng.
CHỌN ĐẦU NỐI LC, SC HAY MPO/MTP?
| LC | Kích thước nhỏ, mật độ cao, phổ biến trên module SFP và tủ data center. |
| SC | Dễ thao tác, phổ biến trong mạng viễn thông, ODF và hệ thống camera. |
| MPO/MTP | Kết nối nhiều sợi trong một đầu cắm, phù hợp data center mật độ cao và hệ thống song song. |
CHỌN CÁP QUANG TRONG NHÀ, NGOÀI TRỜI HAY CHÔN NGẦM
| Môi trường | Cấu trúc cần lưu ý |
| Trong nhà | Vỏ LSZH hoặc vật liệu đáp ứng yêu cầu chống cháy lan của công trình |
| Ngoài trời | Chống UV, chống ẩm, cấu trúc loose tube hoặc thiết kế ngoài trời phù hợp |
| Chôn ngầm | Có giáp, chống ẩm và chịu lực cơ học theo phương pháp thi công |
| Treo ngoài trời | Cần kiểm tra thành phần chịu lực, tải kéo và điều kiện gió |
NHỮNG SAI LẦM THƯỜNG GẶP KHI CHỌN CÁP QUANG
| Chỉ chọn theo khoảng cách Bỏ qua module quang, tốc độ và suy hao toàn tuyến. |
Trộn SM và MM Dùng sai loại sợi, pigtail hoặc patch cord gây suy hao và lỗi kết nối. |
Chọn sai đầu nối Không tương thích với module quang, adapter hoặc ODF. |
| Bỏ qua số lượng lõi Không đủ sợi dự phòng cho nâng cấp và bảo trì. |
Không tính suy hao Bỏ qua mối hàn, đầu nối, splitter và chiều dài thực tế. |
Chọn sai môi trường Dùng cáp trong nhà cho ngoài trời hoặc chôn ngầm làm giảm tuổi thọ. |
CHECKLIST CHỌN SINGLEMODE HAY MULTIMODE
| STT | Thông tin cần kiểm tra | Ví dụ |
| 1 | Khoảng cách tuyến | Trong tủ, trong tòa nhà hay liên tòa nhà |
| 2 | Tốc độ truyền | 1G, 10G, 40G hoặc 100G |
| 3 | Module quang | SR, LR, ER hoặc loại theo thiết bị |
| 4 | Loại sợi | OS2, OM3, OM4 hoặc loại khác |
| 5 | Số lượng lõi | 2, 4, 6, 12, 24, 48 core |
| 6 | Đầu nối | LC, SC, MPO/MTP; UPC hoặc APC |
| 7 | Môi trường lắp đặt | Trong nhà, ngoài trời, treo hoặc chôn ngầm |
| 8 | Hồ sơ nghiệm thu | OTDR, power meter, datasheet và CO/CQ |
HÀO PHÚ HỖ TRỢ GÌ KHI KHÁCH HÀNG CẦN CÁP QUANG?
Hào Phú hỗ trợ khách hàng lựa chọn cáp quang singlemode hoặc multimode theo khoảng cách, tốc độ, loại module, số lượng lõi, đầu nối và môi trường lắp đặt thực tế.
| Tư vấn loại sợi | Đối chiếu OS2, OM3, OM4 và yêu cầu băng thông của dự án. |
| Chọn cấu trúc cáp | Trong nhà, ngoài trời, có giáp, treo hoặc chôn ngầm. |
| Đồng bộ phụ kiện | Patch cord, pigtail, adapter, ODF, cassette và đầu nối phù hợp. |
| Hỗ trợ hồ sơ kỹ thuật | Cung cấp datasheet, catalogue và thông tin sản phẩm phục vụ dự án. |
