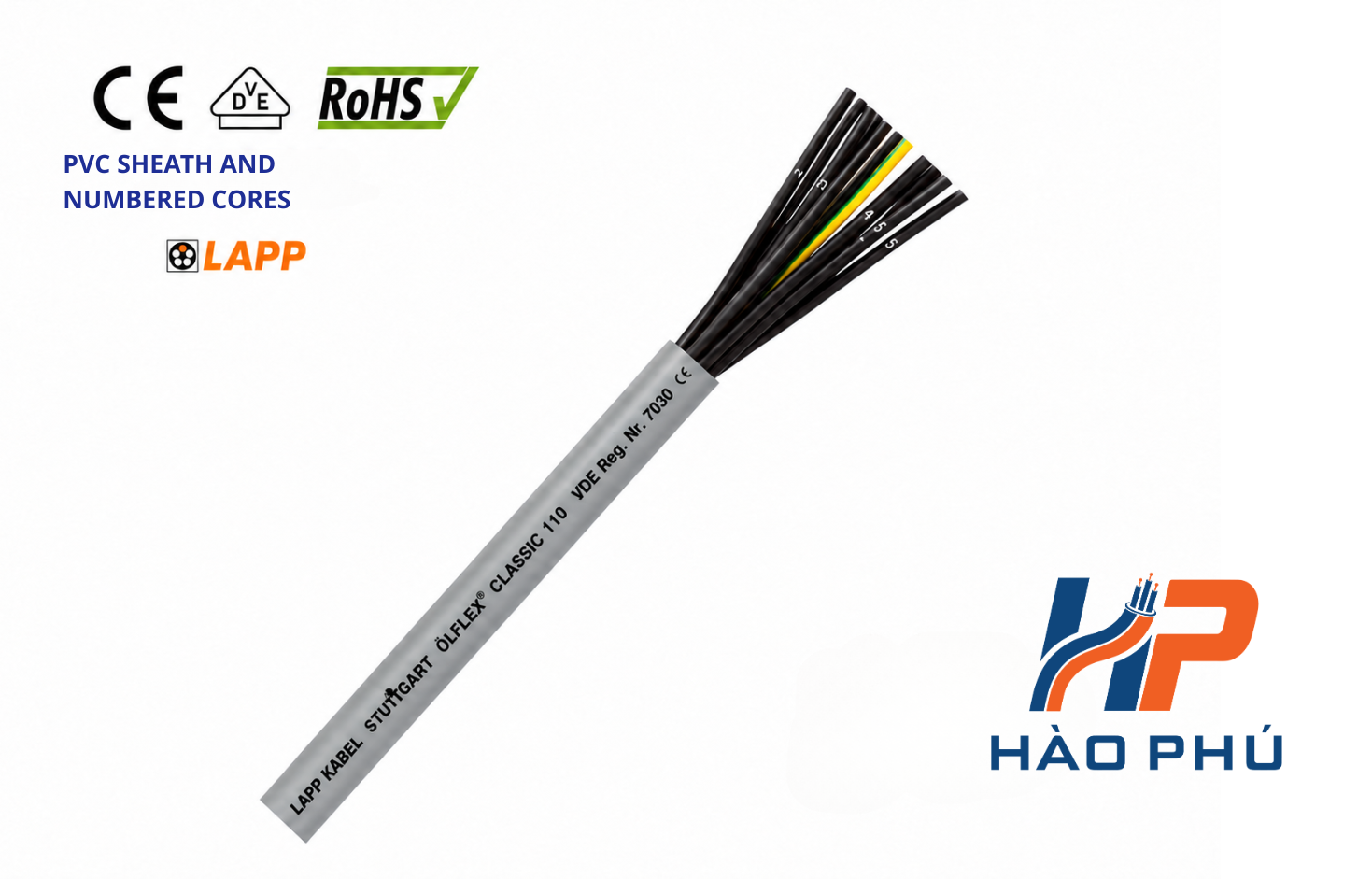

CÁP TÍN HIỆU ĐIỀU KHIỂN CHẤT LƯỢNG CAO CHUẨN CHÂU ÂU LAPP OLFLEX CLASSIC 110
- Chậm cháy theo tiêu chuẩn IEC 60332-1-2
- Chống hoá chất tốt , chống dầu theo DIN EN 502290-2-2 (TM54)
- Lõi làm từ sợi các dây đồng mỏng theo tiêu chuẩn VDE 0295 Class 5/ IEC 60228 Class 5
- Điện áp định mức: 300/500 V
- Chịu nhiệt từ -40o C -> 80oC
- Vỏ PVC cách điện theo tiêu chuẩn LAPP P8/1
- Đường kính cáp nhỏ tiết kiệm không gian

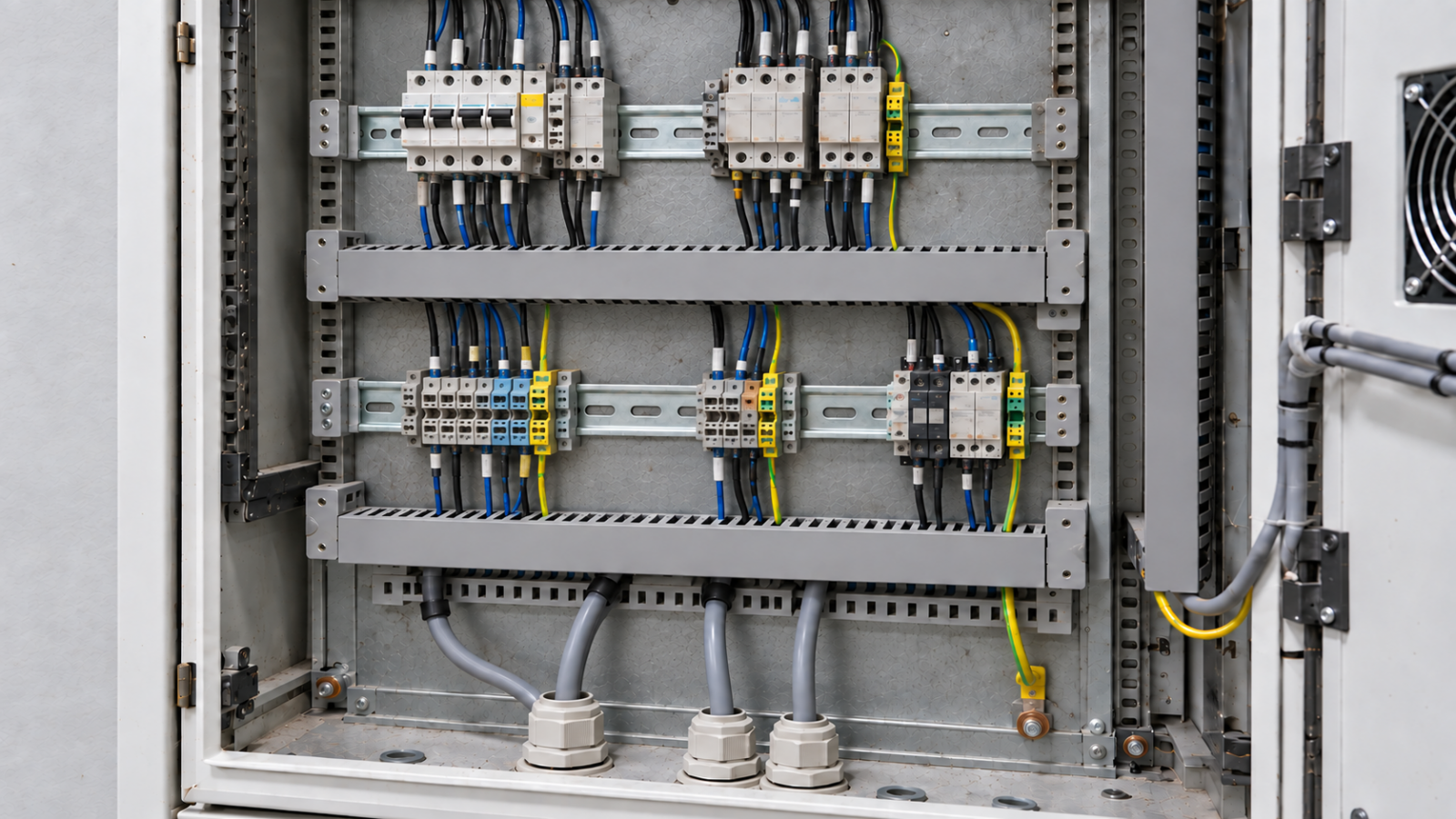

- Lắp đặt trong các nhà máy công nghiệp kỹ thuật, xây dựng, trạm điện , hệ thống sân khấu..., chịu uốn xoắn và va đập trung bình
CẤU TẠO:
- Lõi làm từ sợi các dây đồng mỏng theo tiêu chuẩn VDE 0295 Class 5/ IEC 60228 Class 5
- Lõi bọc PVC cách điện theo tiêu chuẩn LAPP P8/1
- Các lõi xoắn theo từng lớp
- Vỏ ngoài PVC , màu xám (RAL 7001)
- Lõi bọc vỏ đen được đánh số thứ tự từ 1 trở đi, 1 dây lõi màu TE hoặc không (Tuỳ theo mã yêu cầu)
Phạm vi ứng dụng
- Để cài đặt cố định cũng như uốn cong thường xuyên với chuyển động định kỳ miễn phí, không liên tục mà không tải kéo
- Phòng khô hoặc ẩm ướt chịu tải trọng cơ học bình thường
- Thích hợp cho các ứng dụng xoắn, điển hình cho vòng lặp trong máy phát điện tua bin gió (WTG)
- Trong các chuỗi năng lượng cho khoảng cách di chuyển lên tới 5 m và 0,2 – 1 triệu chu kỳ uốn cho các kích thước sau: 0,5 đến 2,5 mm² và 2 đến 7 lõi

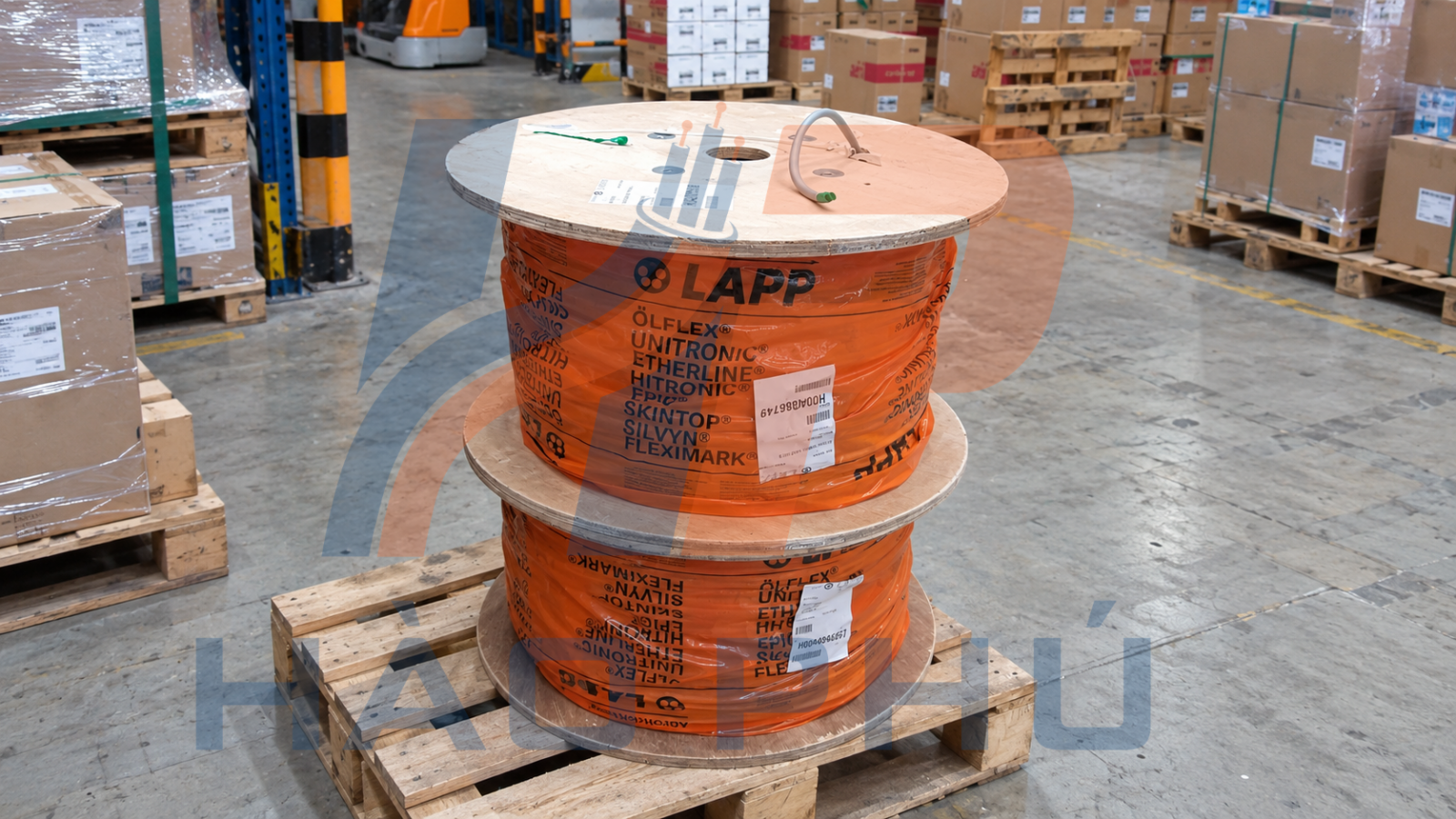

Tại HÀO PHÚ, chúng tôi cung cấp đã dạng kích thước với số lượng lớn , giá tốt nhất cho quý khách,
LIÊN HỆ NGAY: 0938. 427. 641 - info@haophu.com.vn
BẢNG SIZE CHART VÀ MÃ CÁP:
|
Article number |
Number of cores and mm² per conductor |
Outer diameter [mm] |
Copper index (kg/km) |
Weight (kg/km) |
|
ÖLFLEX® CLASSIC 110 |
||||
|
1119752 |
2 X 0.5 |
4.8 |
9.6 |
35 |
|
1119003 |
3 G 0.5 |
5.1 |
14.4 |
42 |
|
1119753 |
3 X 0.5 |
5.1 |
14.4 |
42 |
|
1119004 |
4 G 0.5 |
5.7 |
19.2 |
54 |
|
1119754 |
4 X 0.5 |
5.7 |
19.2 |
54 |
|
1119005 |
5 G 0.5 |
6.2 |
24 |
63 |
|
1119755 |
5 X 0.5 |
6.2 |
24 |
63 |
|
1119007 |
7 G 0.5 |
6.7 |
33.6 |
81 |
|
1119757 |
7 X 0.5 |
6.7 |
33.6 |
81 |
|
1119010 |
10 G 0.5 |
8.6 |
48 |
116 |
|
1119012 |
12 G 0.5 |
8.9 |
58 |
131 |
|
1119014 |
14 G 0.5 |
9.5 |
67 |
153 |
|
1119018 |
18 G 0.5 |
10.5 |
86.4 |
188 |
|
1119021 |
21 G 0.5 |
11.7 |
101 |
221 |
|
1119025 |
25 G 0.5 |
12.4 |
120 |
261 |
|
1119030 |
30 G 0.5 |
13.3 |
144 |
304 |
|
1119035 |
35 G 0.5 |
14.5 |
168 |
356 |
|
1119040 |
40 G 0.5 |
15.4 |
192 |
400 |
|
1119052 |
52 G 0.5 |
17.3 |
250 |
517 |
|
1119061 |
61 G 0.5 |
18.5 |
293 |
603 |
|
1119065 |
65 G 0.5 |
19.6 |
312 |
644 |
|
1119080 |
80 G 0.5 |
21.1 |
384 |
780 |
|
1119100 |
100 G 0.5 |
23.6 |
480 |
975 |
|
1119802 |
2 X 0.75 |
5.4 |
14.4 |
45 |
|
1119103 |
3 G 0.75 |
5.7 |
21.6 |
55 |
|
1119803 |
3 X 0.75 |
5.7 |
21.6 |
55 |
|
1119104 |
4 G 0.75 |
6.2 |
28.8 |
66 |
|
1119804 |
4 X 0.75 |
6.2 |
28.8 |
66 |
|
1119105 |
5 G 0.75 |
6.7 |
36 |
79 |
|
1119805 |
5 X 0.75 |
6.7 |
36 |
79 |
|
1119107 |
7 G 0.75 |
7.3 |
50 |
101 |
|
1119807 |
7 X 0.75 |
7.3 |
50 |
101 |
|
1119109 |
9 G 0.75 |
9.4 |
65 |
137 |
|
Article number |
Number of cores and mm² per conductor |
Outer diameter [mm] |
Copper index (kg/km) |
Weight (kg/km) |
|
1119110 |
10 G 0.75 |
9.6 |
72 |
150 |
|
1119112 |
12 G 0.75 |
9.9 |
86 |
171 |
|
1119812 |
12 X 0.75 |
9.9 |
86 |
171 |
|
1119115 |
15 G 0.75 |
10.9 |
108 |
209 |
|
1119117 |
15 X 0.75 |
10.9 |
108 |
209 |
|
1119116 |
16 G 0.75 |
11.1 |
115.2 |
220 |
|
1119118 |
18 G 0.75 |
11.7 |
130 |
244 |
|
1119121 |
21 G 0.75 |
13 |
151 |
286 |
|
1119125 |
25 G 0.75 |
13.8 |
180 |
337 |
|
1119126 |
26 G 0.75 |
14.2 |
187.2 |
350 |
|
1119134 |
34 G 0.75 |
15.9 |
245 |
448 |
|
1119141 |
41 G 0.75 |
17.4 |
296 |
538 |
|
1119150 |
50 G 0.75 |
19.2 |
360 |
648 |
|
1119151 |
51 G 0.75 |
19.2 |
367 |
646 |
|
1119161 |
61 G 0.75 |
20.5 |
439 |
779 |
|
1119165 |
65 G 0.75 |
21.8 |
468 |
832 |
|
1119180 |
80 G 0.75 |
23.6 |
576 |
1019 |
|
1119200 |
100 G 0.75 |
26.4 |
718 |
1271 |
|
1119852 |
2 X 1.0 |
5.7 |
19.2 |
53 |
|
1119203 |
3 G 1.0 |
6 |
28.8 |
65 |
|
1119853 |
3 X 1.0 |
6 |
28.8 |
65 |
|
1119204 |
4 G 1.0 |
6.5 |
38.4 |
79 |
|
1119854 |
4 X 1.0 |
6.5 |
38.4 |
79 |
|
1119205 |
5 G 1.0 |
7.1 |
48 |
94 |
|
1119855 |
5 X 1.0 |
7.1 |
48 |
94 |
|
1119206 |
6 G 1.0 |
8 |
58 |
113 |
|
1119207 |
7 G 1.0 |
8 |
67 |
126 |
|
1119857 |
7 X 1.0 |
8 |
67 |
126 |
|
1119208 |
8 G 1.0 |
9.5 |
77 |
149 |
|
1119209 |
9 G 1.0 |
10 |
86 |
164 |
|
1119210 |
10 G 1.0 |
10.2 |
96 |
180 |
|
1119212 |
12 G 1.0 |
10.5 |
115 |
205 |
|
1119862 |
12 X 1.0 |
10.5 |
115 |
205 |
|
1119214 |
14 G 1.0 |
11.2 |
134 |
238 |
|
Article number |
Number of cores and mm² per conductor |
Outer diameter [mm] |
Copper index (kg/km) |
Weight (kg/km) |
|
1119216 |
16 G 1.0 |
11.8 |
153.6 |
266 |
|
1119218 |
18 G 1.0 |
12.7 |
173 |
320 |
|
1119868 |
18 X 1.0 |
12.7 |
173 |
320 |
|
1119220 |
20 G 1.0 |
13.4 |
192 |
330 |
|
1119870 |
20 X 1.0 |
13.4 |
192 |
330 |
|
1119225 |
25 G 1.0 |
14.7 |
240 |
408 |
|
1119226 |
26 G 1.0 |
15.1 |
249 |
424 |
|
1119234 |
34 G 1.0 |
17.1 |
326 |
551 |
|
1119236 |
36 G 1.0 |
17.4 |
346 |
578 |
|
1119241 |
41 G 1.0 |
18.8 |
394 |
661 |
|
1119250 |
50 G 1.0 |
20.6 |
480 |
797 |
|
1119256 |
56 G 1.0 |
21.4 |
538 |
888 |
|
1119261 |
61 G 1.0 |
22.1 |
586 |
958 |
|
1119265 |
65 G 1.0 |
23.6 |
624 |
1033 |
|
1119280 |
80 G 1.0 |
25.3 |
768 |
1251 |
|
1119300 |
100 G 1.0 |
28.3 |
960 |
1560 |
|
1119902 |
2 X 1.5 |
6.3 |
29 |
68 |
|
1119303 |
3 G 1.5 |
6.7 |
43 |
84 |
|
1119903 |
3 X 1.5 |
6.7 |
43 |
84 |
|
1119304 |
4 G 1.5 |
7.2 |
58 |
104 |
|
1119904 |
4 X 1.5 |
7.2 |
58 |
104 |
|
1119305 |
5 G 1.5 |
8.1 |
72 |
128 |
|
1119905 |
5 X 1.5 |
8.1 |
72 |
128 |
|
1119306 |
6 G 1.5 |
8.4 |
86.4 |
157 |
|
1119307 |
7 G 1.5 |
8.9 |
101 |
166 |
|
1119907 |
7 X 1.5 |
8.9 |
101 |
166 |
|
1119308 |
8 G 1.5 |
10.6 |
115 |
210 |
|
1119313 |
8 X 1.5 |
10.6 |
116 |
210 |
|
1119309 |
9 G 1.5 |
11.4 |
130 |
221 |
|
1119310 |
10 G 1.5 |
11.6 |
143 |
243 |
|
1119311 |
11 G 1.5 |
11.6 |
158 |
258 |
|
1119312 |
12 G 1.5 |
12 |
173 |
279 |
|
1119912 |
12 X 1.5 |
12 |
173 |
279 |
|
1119314 |
14 G 1.5 |
12.7 |
202 |
323 |
|
Article number |
Number of cores and mm² per conductor |
Outer diameter [mm] |
Copper index (kg/km) |
Weight (kg/km) |
|
1119316 |
16 G 1.5 |
13.4 |
230.4 |
361 |
|
1119318 |
18 G 1.5 |
14.4 |
259 |
407 |
|
1119321 |
21 G 1.5 |
15.7 |
302 |
469 |
|
1119325 |
25 G 1.5 |
16.9 |
360 |
560 |
|
1119326 |
26 G 1.5 |
17.3 |
374.4 |
582 |
|
1119332 |
32 G 1.5 |
18.7 |
461 |
704 |
|
1119334 |
34 G 1.5 |
19.4 |
490 |
746 |
|
1119341 |
41 G 1.5 |
21.3 |
591 |
895 |
|
1119350 |
50 G 1.5 |
23.5 |
720 |
1089 |
|
1119361 |
61 G 1.5 |
25.2 |
878 |
1309 |
|
1119365 |
65 G 1.5 |
26.7 |
936 |
1398 |
|
1119952 |
2 X 2.5 |
7.5 |
48 |
101 |
|
1119403 |
3 G 2.5 |
8.1 |
72 |
132 |
|
1119404 |
4 G 2.5 |
8.9 |
96 |
163 |
|
1119405 |
5 G 2.5 |
10 |
120 |
200 |
|
1119407 |
7 G 2.5 |
11.1 |
168 |
267 |
|
1119412 |
12 G 2.5 |
14.8 |
288 |
445 |
|
1119414 |
14 G 2.5 |
15.8 |
336 |
515 |
|
1119418 |
18 G 2.5 |
17.8 |
432 |
648 |
|
1119425 |
25 G 2.5 |
20.8 |
600 |
890 |
|
1119434 |
34 G 2.5 |
24.4 |
816 |
1208 |
|
1119450 |
50 G 2.5 |
29.4 |
1200 |
1754 |
|
1119503 |
3 G 4.0 |
9.9 |
115 |
201 |
|
1119504 |
4 G 4.0 |
10.8 |
154 |
249 |
|
1119505 |
5 G 4.0 |
12.1 |
192 |
294 |
|
1119507 |
7 G 4.0 |
13.4 |
269 |
407 |
|
1119511 |
11 G 4.0 |
17.6 |
422 |
634 |
|
1119512 |
12 G 4.0 |
18.1 |
461 |
660 |
|
1119603 |
3 G 6.0 |
11.7 |
172.8 |
289 |
|
1119604 |
4 G 6.0 |
13 |
230 |
365 |
|
1119605 |
5 G 6.0 |
14.5 |
288 |
447 |
|
1119607 |
7 G 6.0 |
16 |
403 |
600 |
|
1119613 |
3 G 10.0 |
14.6 |
288 |
466 |
|
1119614 |
4 G 10.0 |
16.2 |
384 |
590 |
|
Article number |
Number of cores and mm² per conductor |
Outer diameter [mm] |
Copper index (kg/km) |
Weight (kg/km) |
|
1119615 |
5 G 10.0 |
18.1 |
480 |
722 |
|
1119617 |
7 G 10.0 |
20 |
672 |
968 |
|
1119624 |
4 G 16.0 |
18.8 |
614 |
1087 |
|
1119625 |
5 G 16.0 |
21.2 |
768 |
1370 |
|
1119627 |
7 G 16.0 |
23.4 |
1075 |
1779 |
|
1119634 |
4 G 25.0 |
23.5 |
960 |
1582 |
|
1119635 |
5 G 25.0 |
26.4 |
1200 |
1998 |
|
1119636 |
7 G 25.0 |
29.1 |
1680 |
2825 |
|
1119644 |
4 G 35.0 |
26.4 |
1344 |
2106 |
|
1119645 |
5 G 35.0 |
29.6 |
1680 |
2635 |
