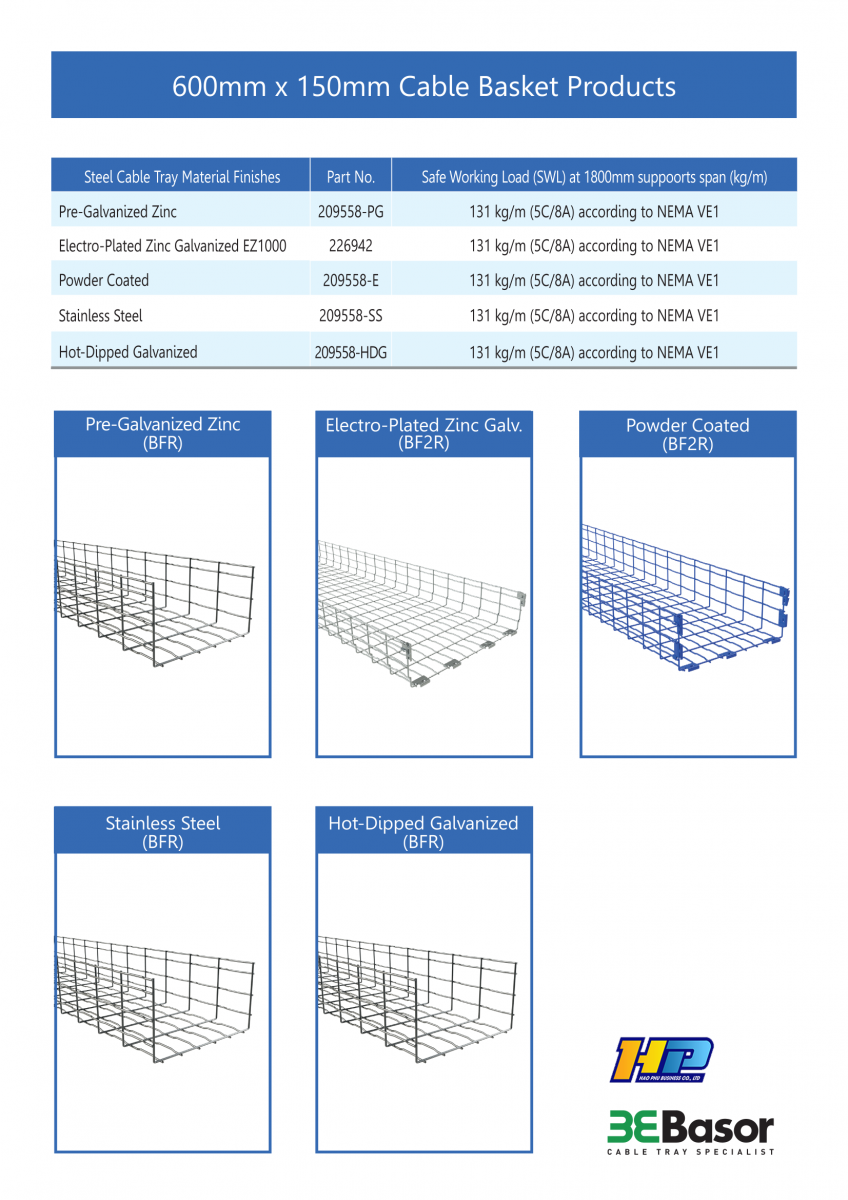

ÁP DỤNG CHO CÁC SERIES MÁNG BFR, BF2R (Thép mạ kẽm, Thép mạ kẽm điện, Thép sơn tĩnh điện, Inox, Thép mạ kẽm nhúng nóng, EZ1000)

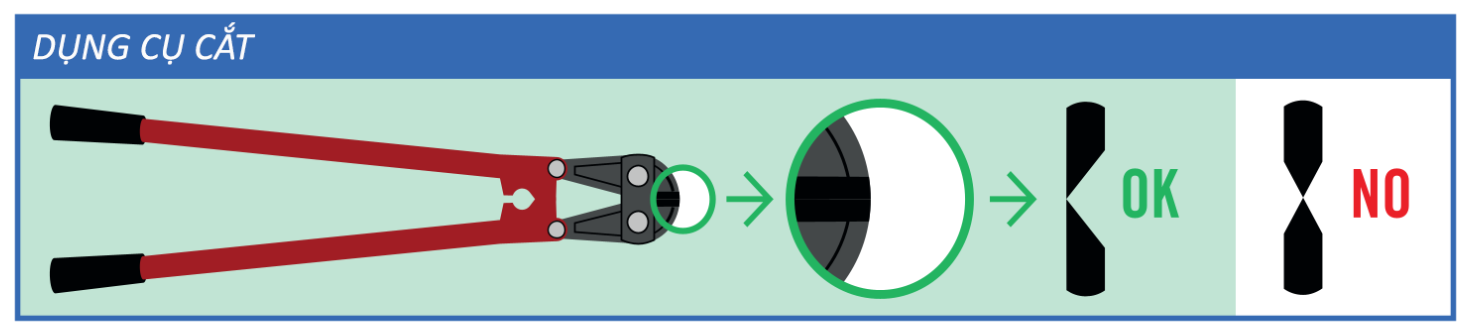

DỤNG CỤ CẮT:

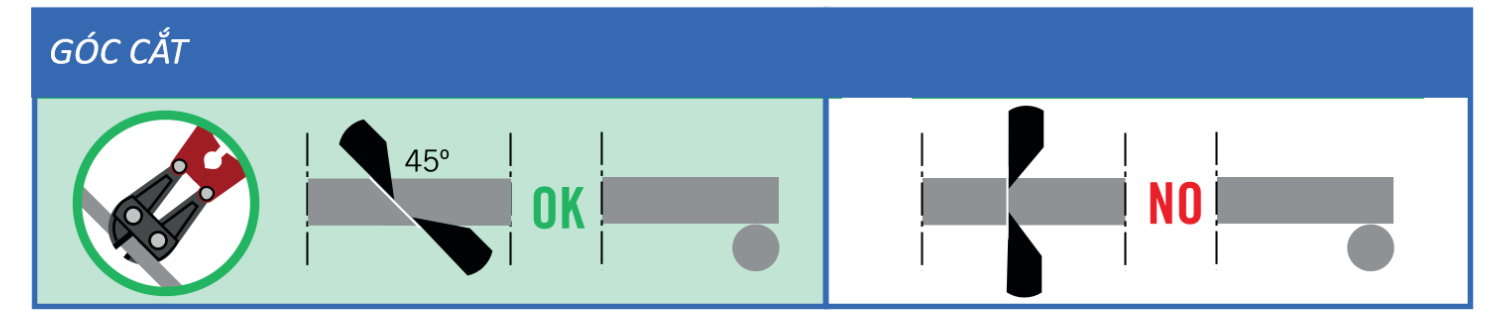

GÓC CẮT:

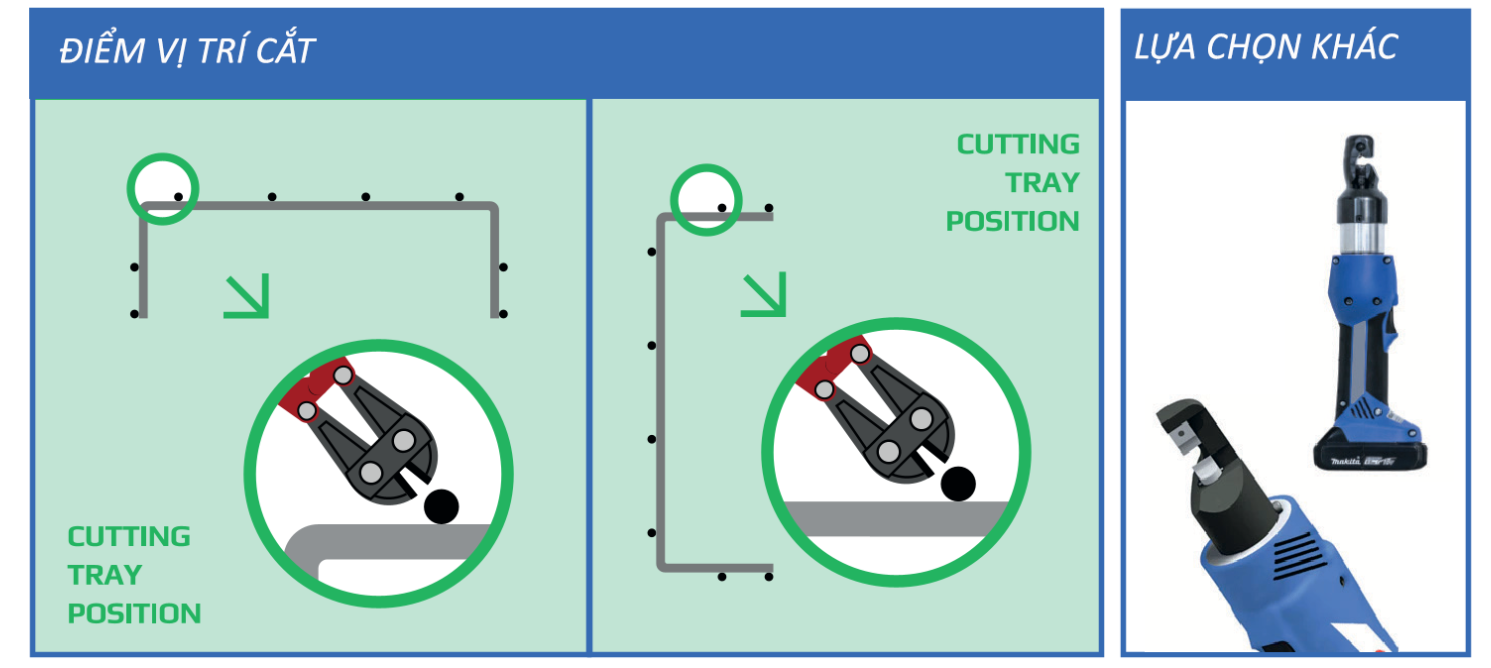

ĐIỂM VỊ TRÍ CẮT:
LƯU Ý KHI CẮT:
- Luôn sử dụng thiết bị bảo hộ cá nhân như găng tay và kính bảo hộ
- Không sử dụng cưa điện để cắt thanh kim loại.
- Thực hiện cắt trên một bề mặt phẳng, tốt nhất là trên bề mặt nâng cao để tránh gây căng thẳng cho lưng.
- Tránh để dây thừa và các cạnh sắc. Nên mài nhẵn hoặc phun phủ kẽm. - Sử dụng kìm cắt góc bên hoặc máy cắt điện. - Cắt các thanh góc hướng ra khỏi đầu mới.
- Cắt sạch đứt dứt khoát với một lần cắt.
- Đầu tiên, cắt đoạn thép dưới đáy từ phía dưới của máng.
- Đặt hàm dưới của kìm lên dây đỡ và cắt theo góc xa khỏi đầu mới.
- Tiếp theo, cắt đoạn thép bên, bắt đầu với đoạn thép phía trên trở xuống.
- Đảm bảo các đường cắt đã được làm sạch, an toàn và sẵn sàng cho việc lắp đặt.

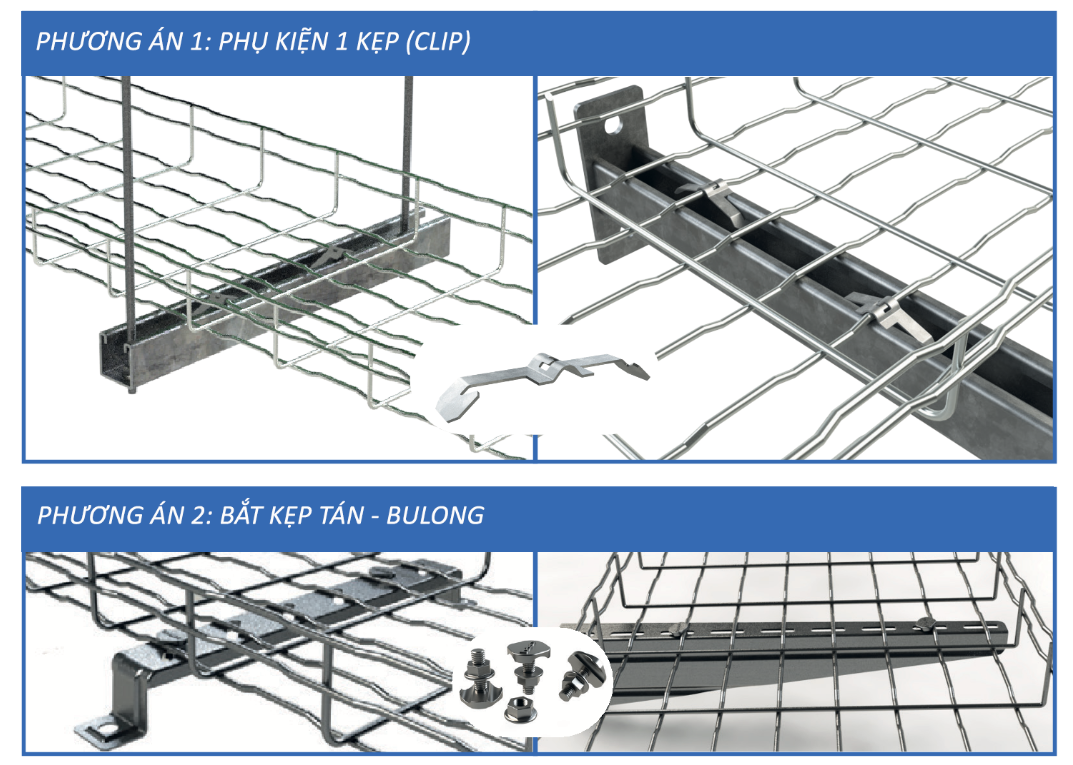

BẮT MÁNG LƯỚI VÀO GIÁ ĐỠ CÁP UNISTRUT

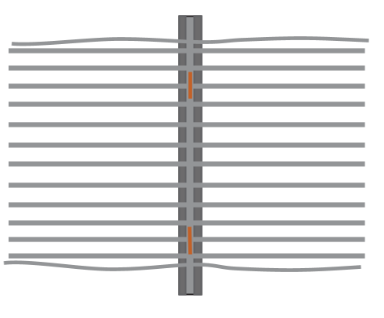

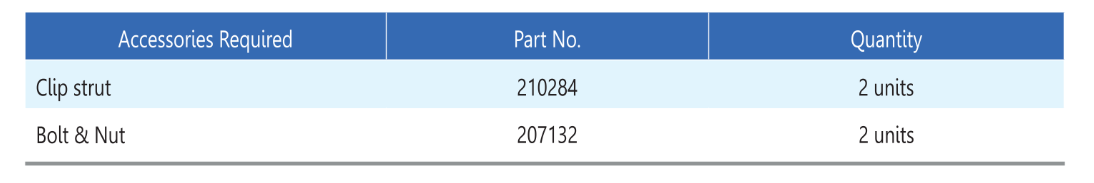

- Sử dụng ít nhất 2 kẹp nhanh clip strut 210284 hoặc bộ tán bulong 207132


LƯU Ý KHÁC CHO VIỆC LẮP ĐẶT MÁNG CÁP LÊN THANH ĐỠ:
- Đảm bảo máng cáp được căn chỉnh với giá đỡ trước khi lắp đặt các phụ kiện cố định.
- Mỗi giá đỡ cáp Unistrut phải được gắn vào máng cáp bằng ít nhất hai phụ kiện cố định (có thể là kẹp nhanh hoặc bu lông và đai ốc).
- Lắp đặt ở cả hai đầu của máng cáp và đảm bảo không có cạnh sắc nhọn nào nhô ra từ các phụ kiện.

NỐI DÀI 2 MÁNG LƯỚI

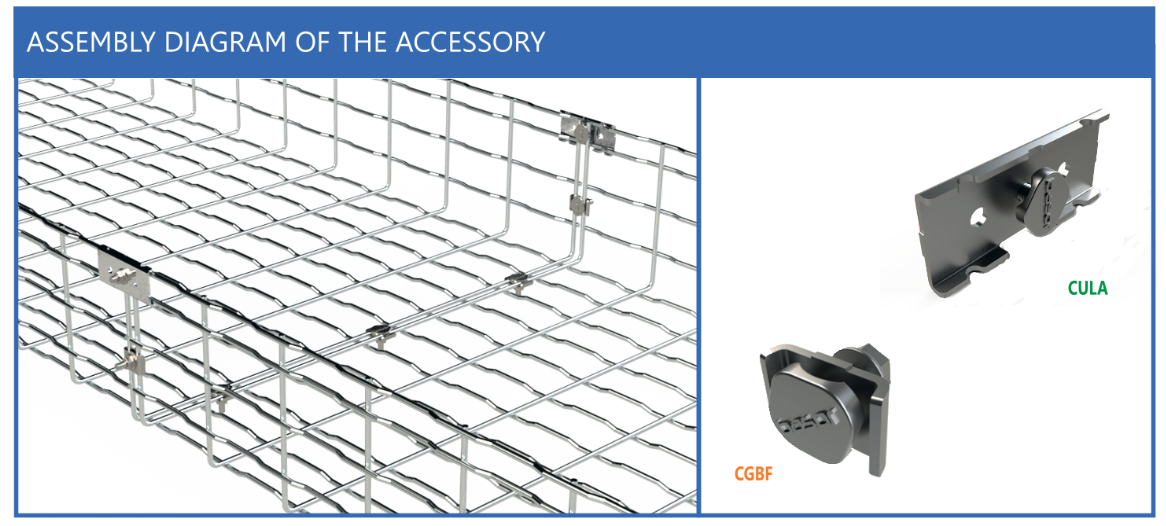

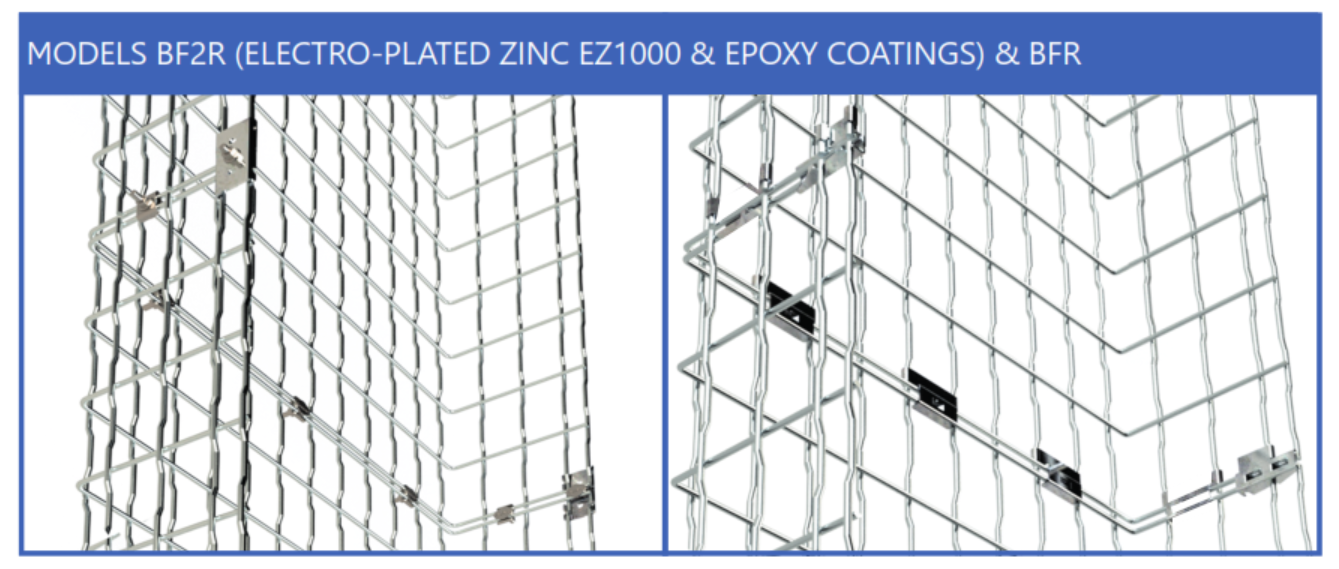

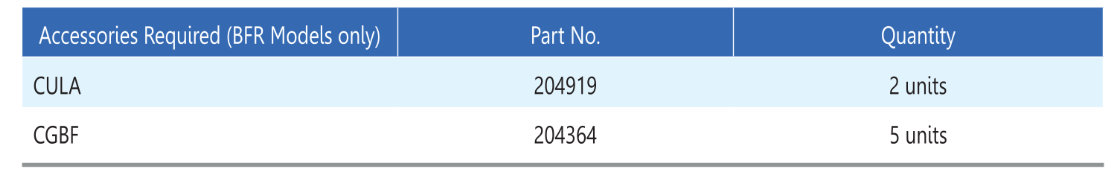

Với dòng BFR, cần phụ kiện kết nối CULA 204919 và CGBF 204364, ví dụ máng 600x150mm cần

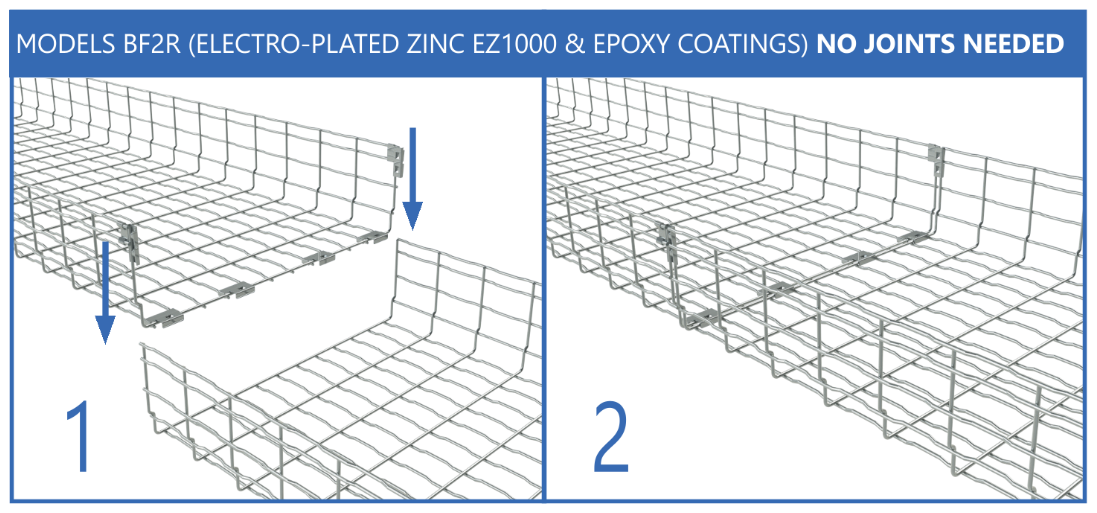

Riêng với dòng BF2R, sử dụng các bát lắp nối nhanh trong 4 giây, KHÔNG CẦN THÊM BẤT KỲ PHỤ KIỆN LẮP NỐI NÀO

LƯU Ý ĐỘ DÀI THANH MÁNG AN TOÀN KHI LẮP GHÉP ĐỐI VỚI CÁC ĐOẠN MÁNG CẮT DỞ DƯỚI 3M

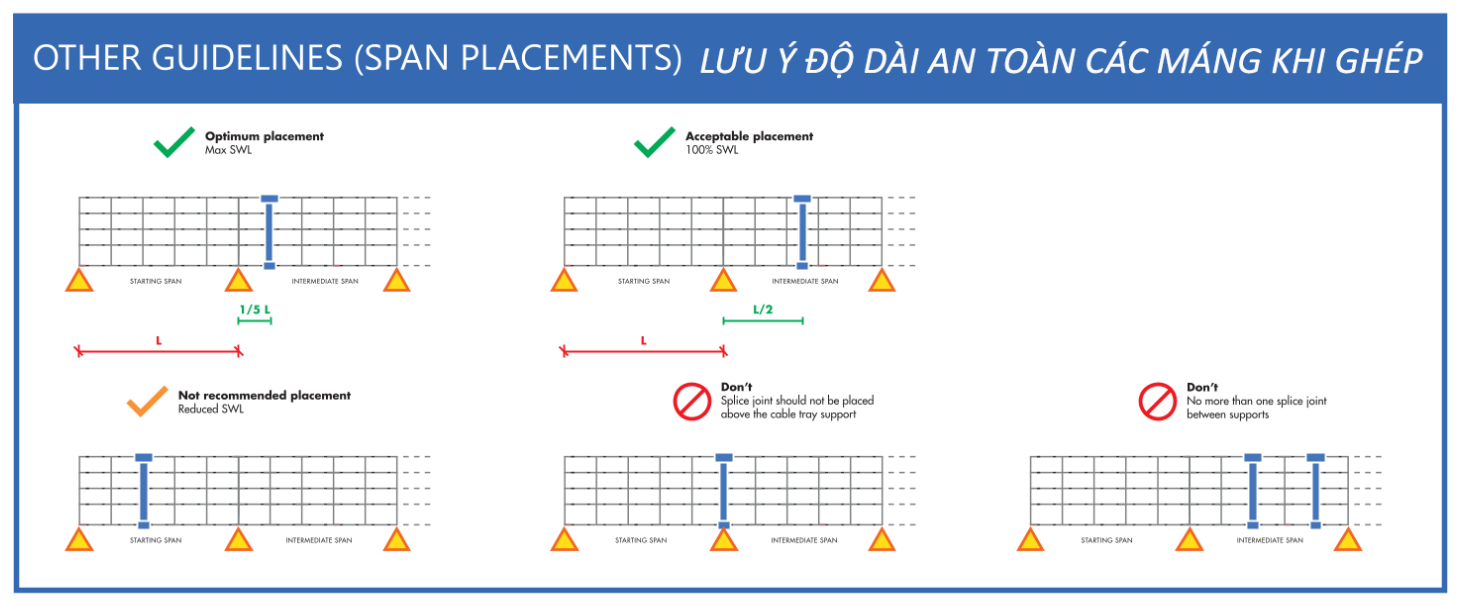

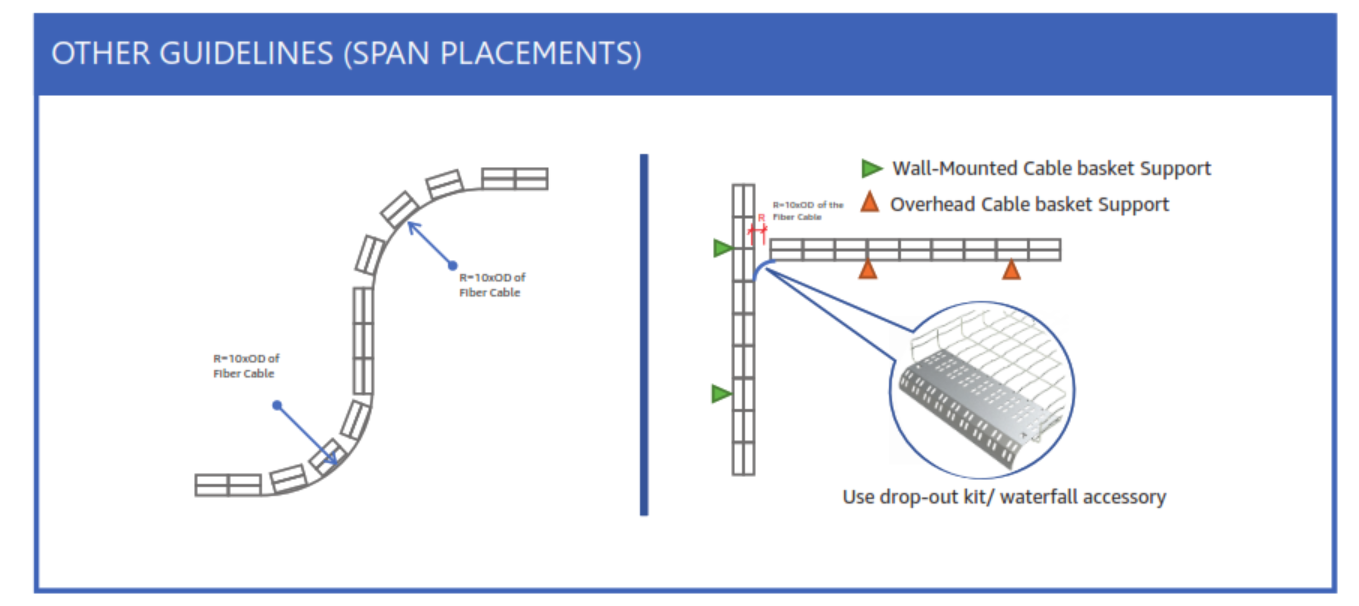

Nhằm tránh ảnh hưởng tác động bởi kết cấu, vị trí đặt bắt các mối nối (span placements) được xem là tối ưu nhất là 1/3 L khoảng cách từ mối nối đến hai điểm hỗ trợ (supports) gần nhất, trong đó L là tổng chiều dài của đoạn máng chính trung gian cho việc nối dài. Việc đặt mối nối ở vị trí này giúp phân bổ đều tải trọng trên toàn bộ đoạn cáp, đảm bảo hệ thống đạt tải trọng làm việc tối đa an toàn (Max SWL - Maximum Safe Working Load). Nếu vị trí mối nối được đặt ở chính giữa đoạn trung gian ("INTERMEDIATE SPAN"), nhưng khoảng cách từ mối nối đến hai điểm hỗ trợ là L/2 (một nửa chiều dài đoạn cáp), vị trí này vẫn được coi là an toàn và chấp nhận được. Hệ thống cáp ở vị trí này có thể chịu được 100% tải trọng làm việc an toàn (100% SWL) mà không gặp vấn đề. Ở các điểm còn lại, không khuyến nghị và không nên làm
LƯU Ý KHÁC:
- Lên kế hoạch và chuẩn bị phương án cắt trước khi lắp đặt để tránh việc không tuân thủ các hướng dẫn lắp đặt đã nêu ở trên.
- Thông báo và xin ý kiến phê duyệt từ AWS DCE ICT nếu các vị trí mối nối của máng cáp được đặt ở vị trí nhỏ hơn L/4 của đoạn cáp.
- Độ võng tối đa cho phép là 18mm (0,71 inch) trên 1/100 chiều dài đoạn máng cáp. Nếu có độ võng lớn hơn 18mm (0,71 inch), hãy bổ sung thêm các giá đỡ cho máng cáp.


- Lên kế hoạch và chuẩn bị phương án cắt trước khi lắp đặt để tránh việc không tuân thủ các hướng dẫn lắp đặt đã nêu ở trên.
- Kết nối máng cáp theo phương thẳng đứng với máng cáp theo phương ngang phải có bán kính uốn ít nhất gấp 10 lần đường kính ngoài của cáp lớn nhất sẽ được luồn trong máng cáp. Xem xét với AWS DCE ICT về kích thước của cáp và độ uốn. Làm theo hướng dẫn ở phía sa để cắt và uốn máng cáp đúng cách.


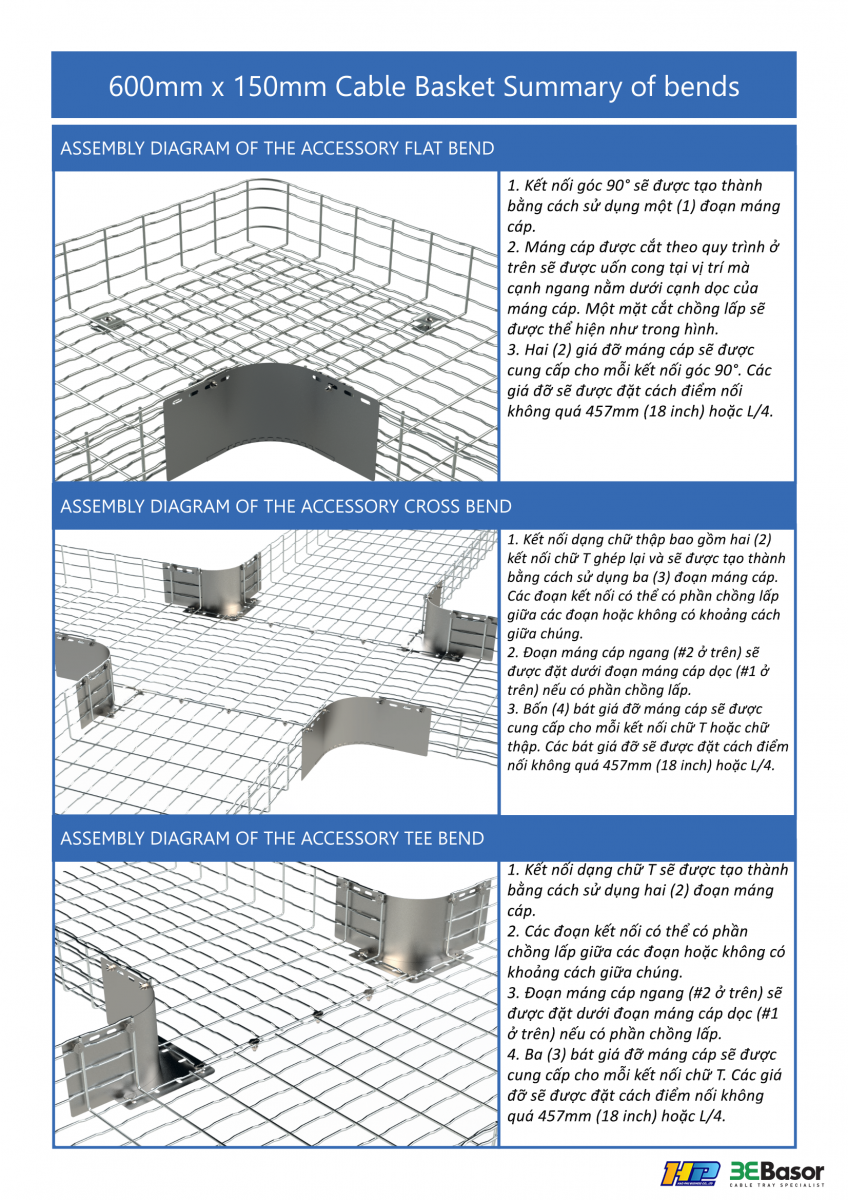

BẺ CONG GÓC VUÔNG - BEND 90 DEG - ELBOW:

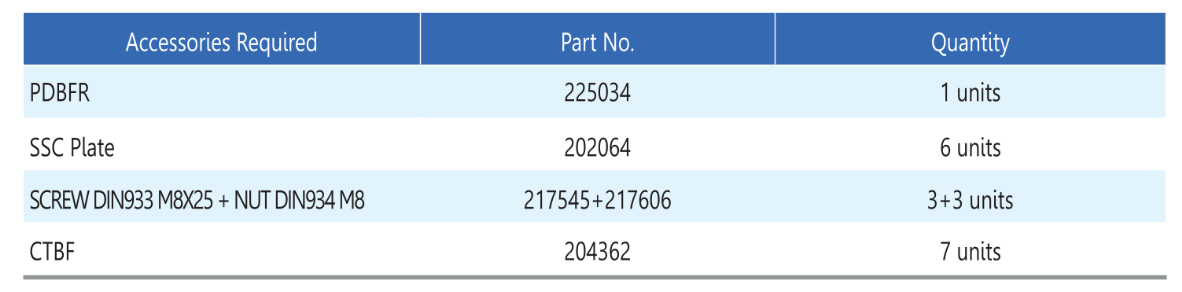

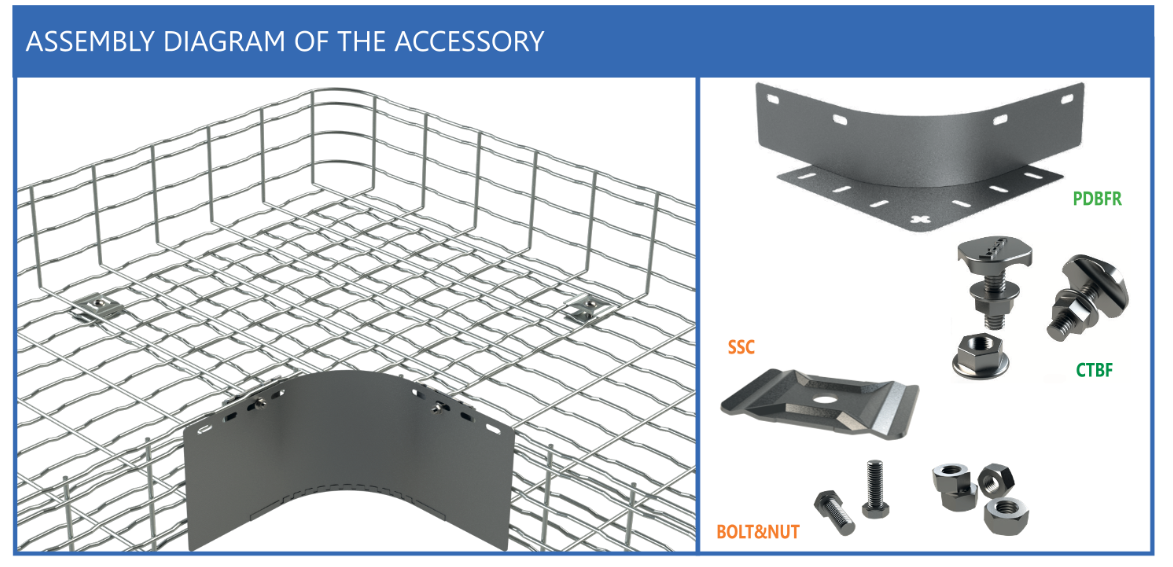

BAO GỒM CÁC PHỤ KIỆN PDBFR, SSC PLATE, BULONG TÁN M8 , CTBF. Ví dụ cho máng 600x150mm:

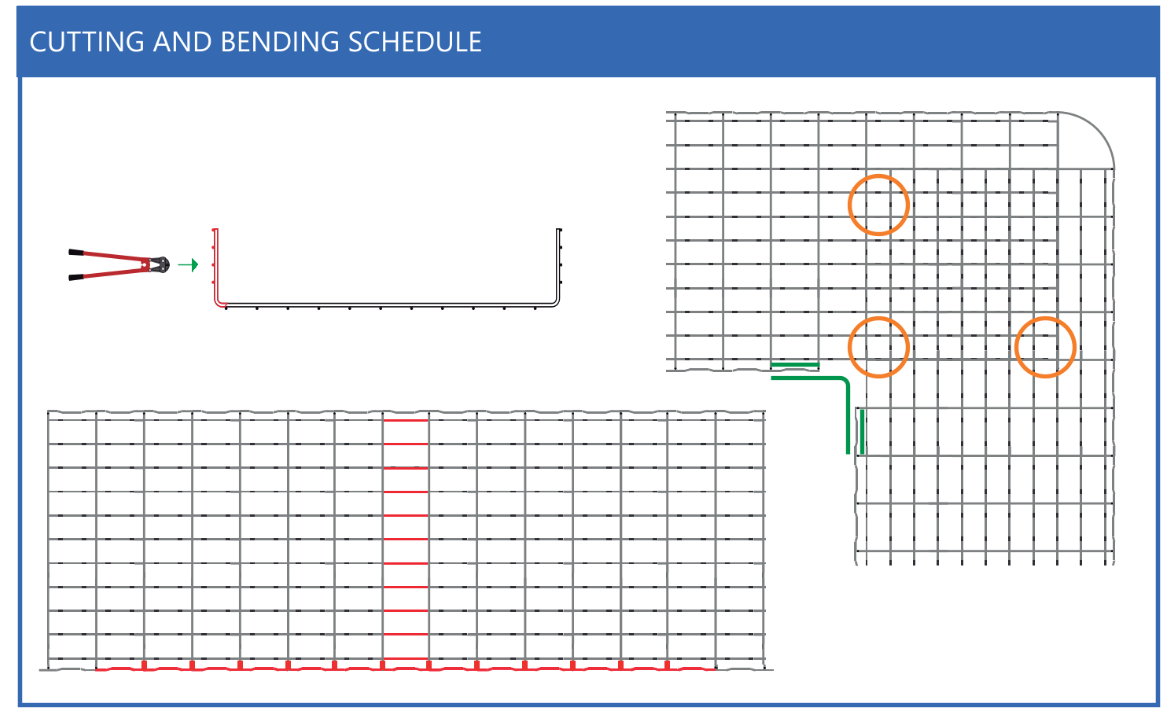

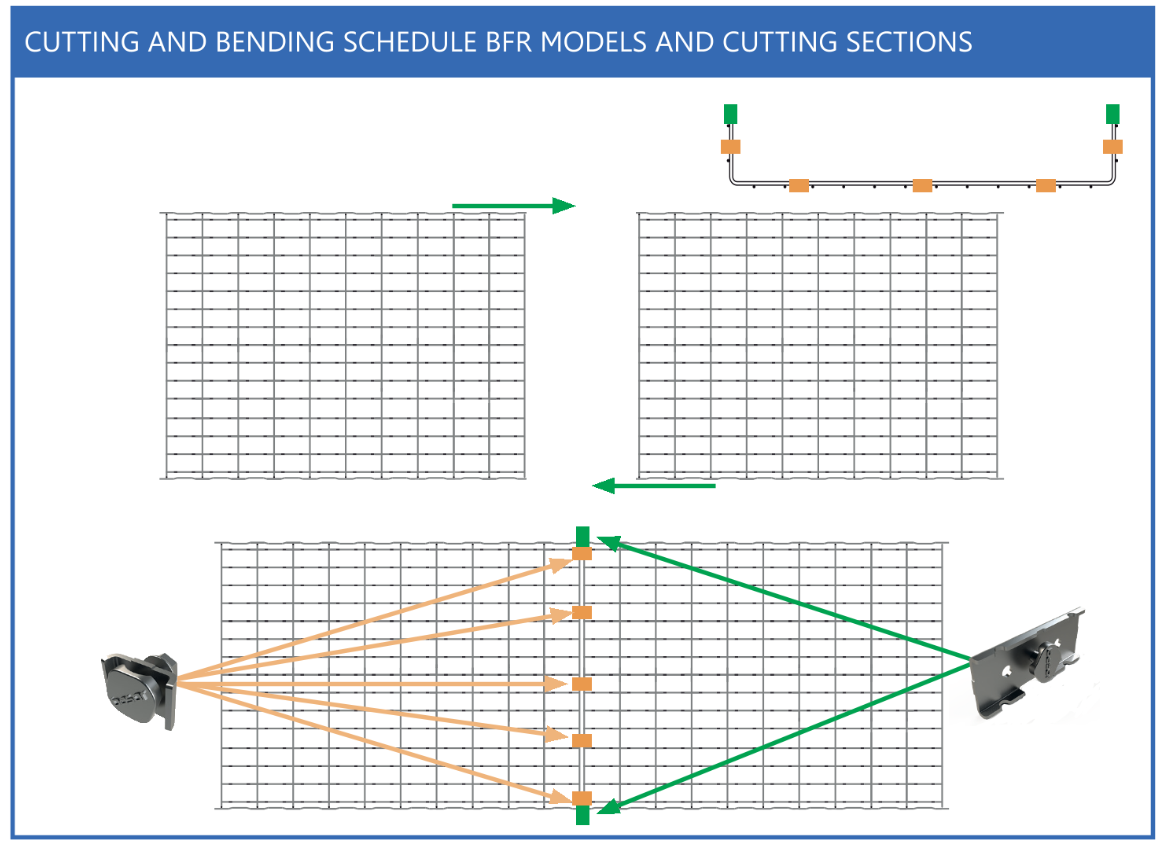

QUY TRÌNH CẮT


BẺ CONG UỐN LƯỢN, GÓC NHỎ HƠN 90 ĐỘ - SWEEP

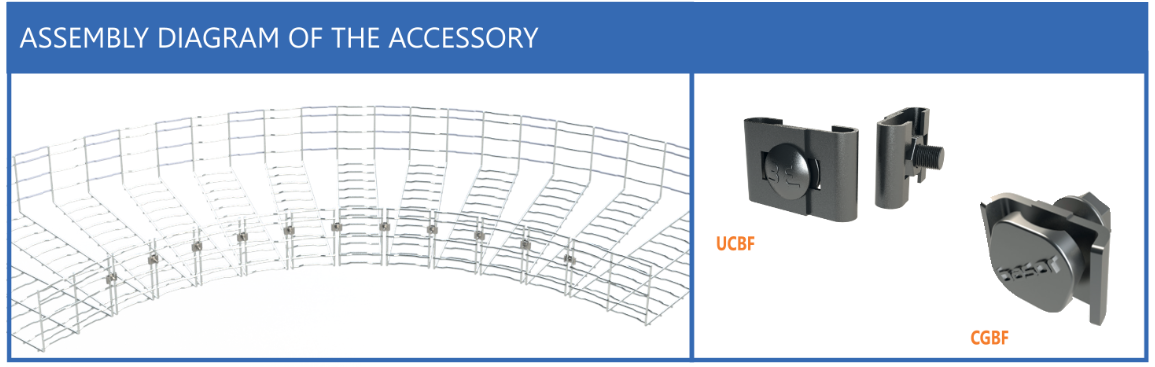

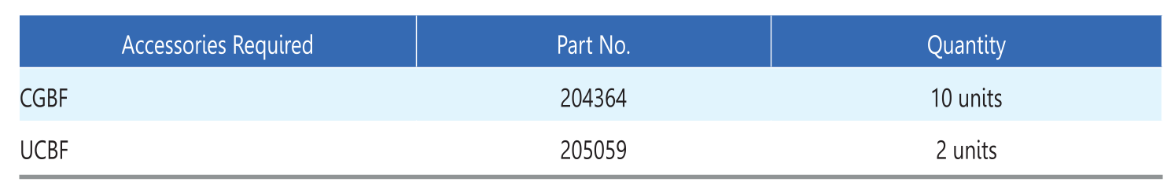

SỬ DỤNG CÁC BỘ PHỤ KIỆN CGBF, UCBF, ví dụ máng 600mmx150mm

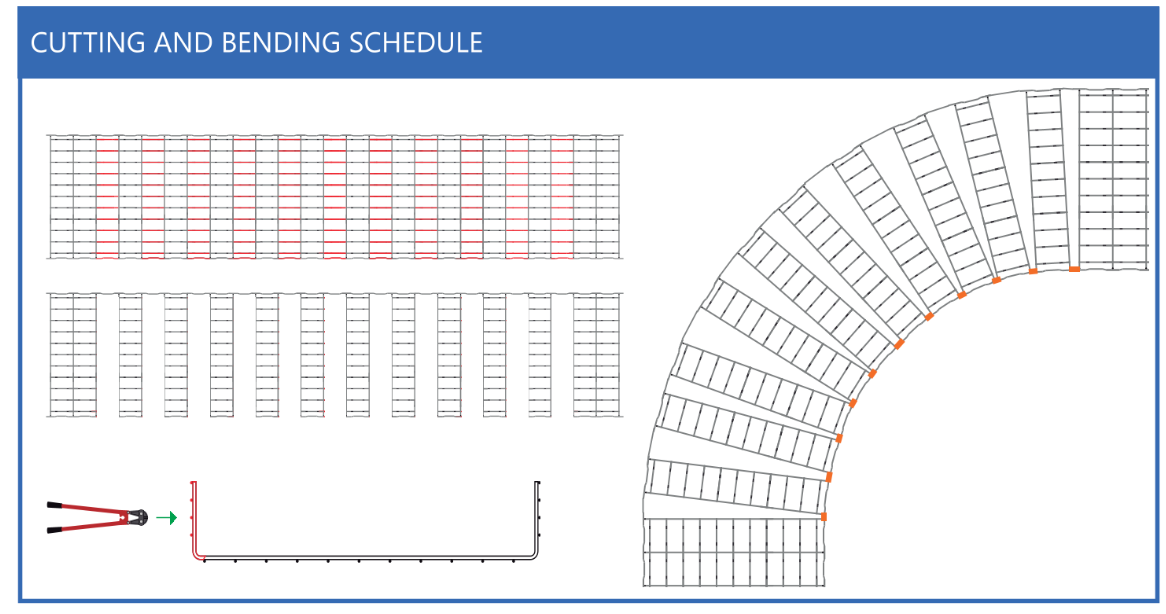

QUY TRÌNH CẮT


LƯU Ý KHI CẮT UỐN CONG:
- Kết nối dạng cong (sweep) có thể được sử dụng khi không thể đạt được tuyến đường thẳng tại công trường hoặc khi cần thực hiện một góc cua dưới 90 độ.

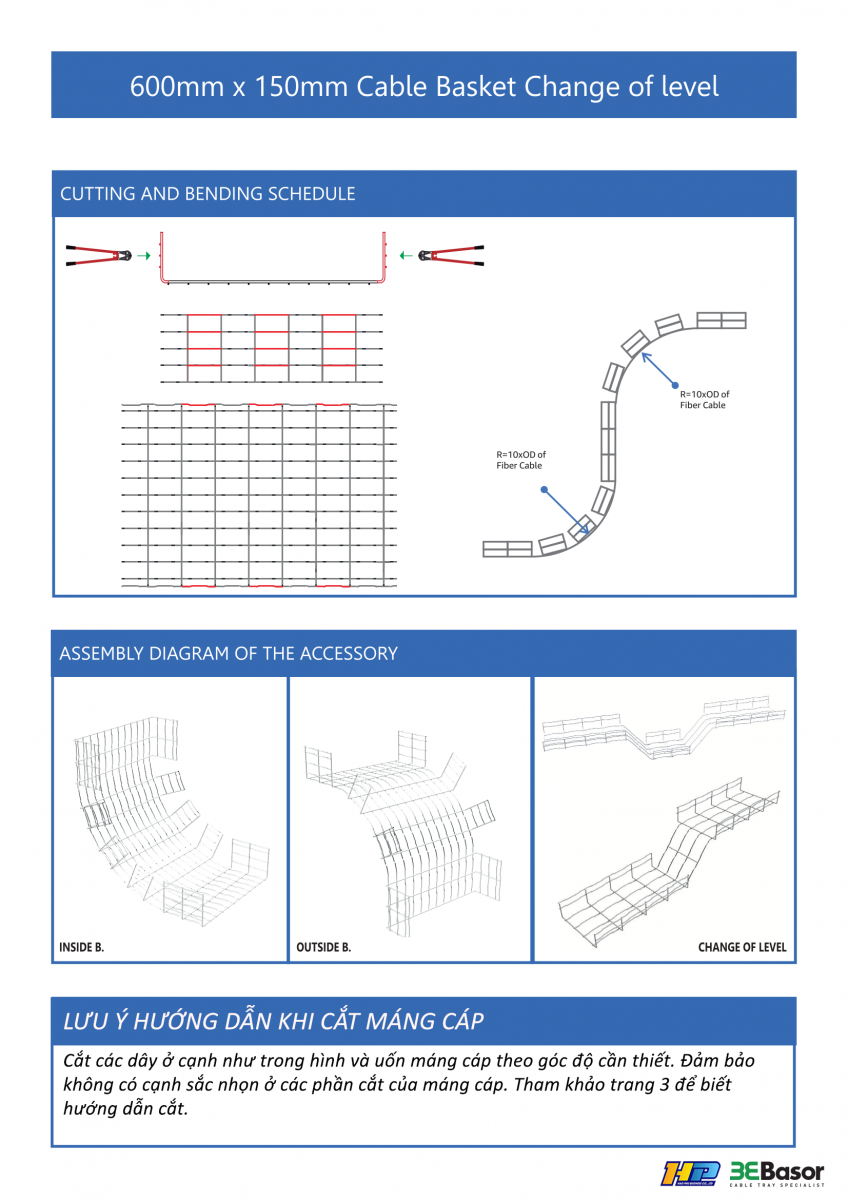

- Các đoạn cong (sweeps) có thể được tạo hình dễ dàng tại công trường bằng cách cắt một số dây ở cạnh và đáy của máng cáp theo nhu cầu để đạt được hình dạng cong mong muốn.
- Uốn cong phù hợp và sử dụng các phụ kiện thích hợp để nối các đầu lưới của máng cáp.
- Luôn đặt đầu bu lông ở bên trong máng cáp để tránh làm sờn dây cáp.
- Có thể đặt tấm nhựa lên bề mặt phẳng của máng cáp để đảm bảo dây cáp không bị tiếp xúc với các vết cắt và dây cáp không bị chùng xuống qua các khe hở.

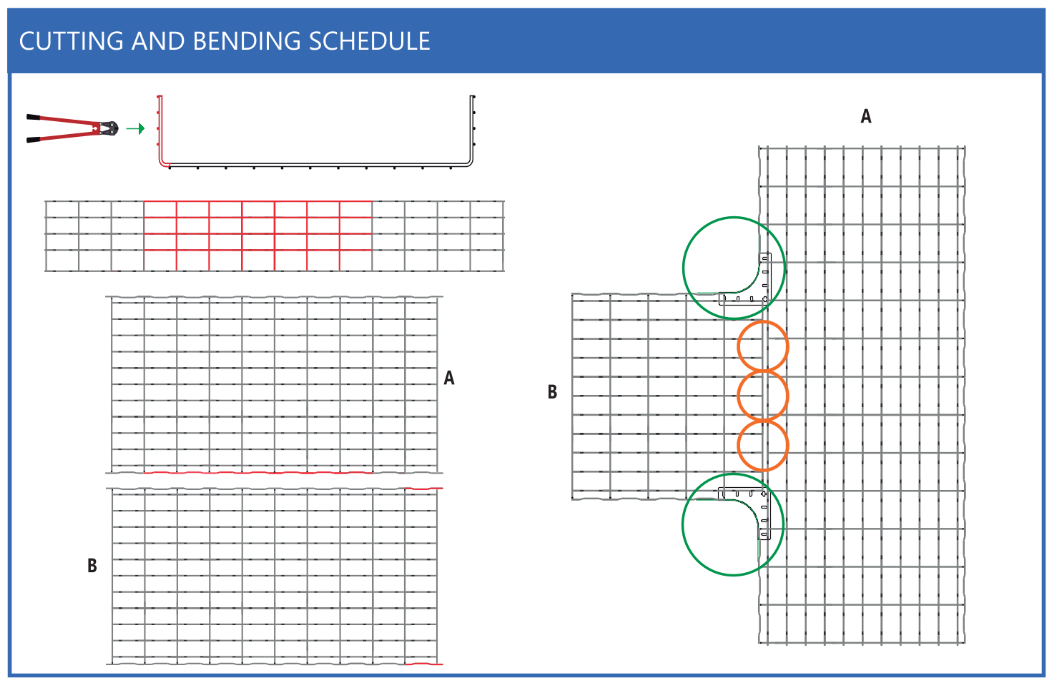

CẮT GHÉP NGÃ BA, HAY CHỮ T - TEE

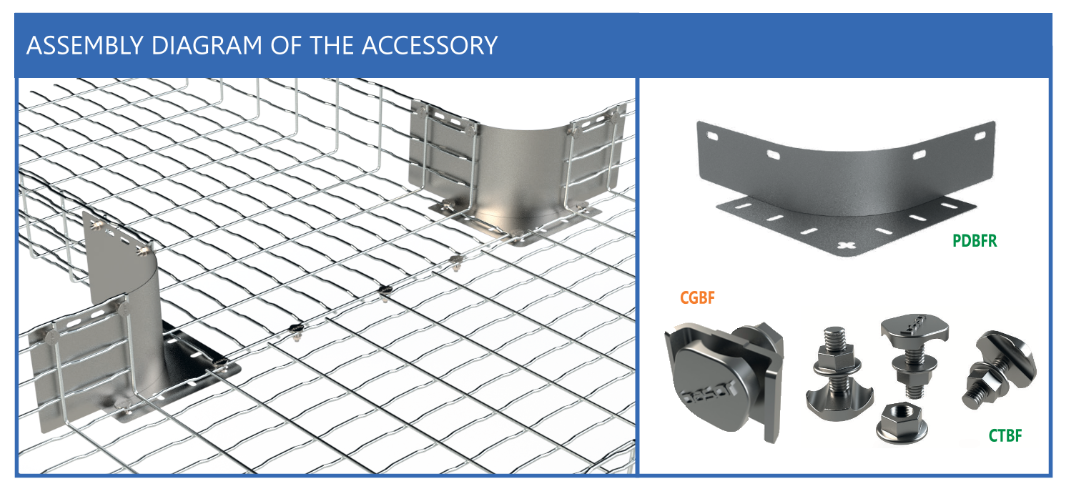

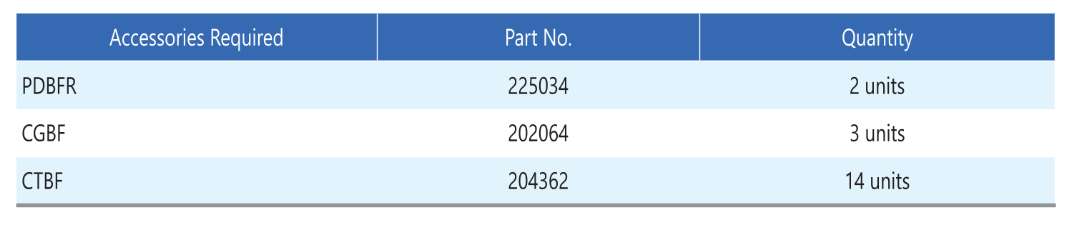

Cần dùng các phụ kiện PDBFR, CGBF, CTBF, ví dụ máng 600x150mm

QUY TRÌNH CẮT GHÉP

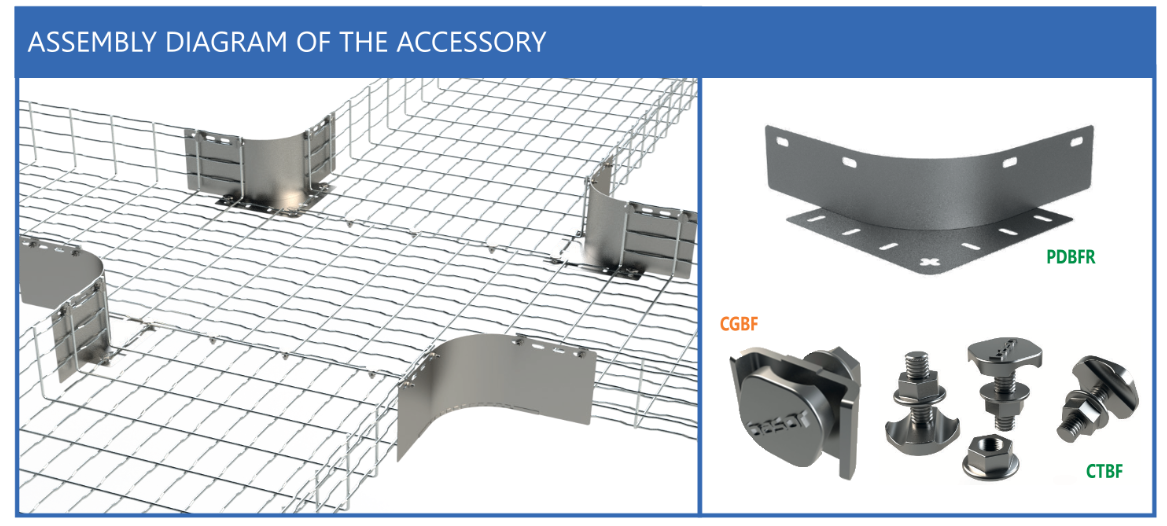

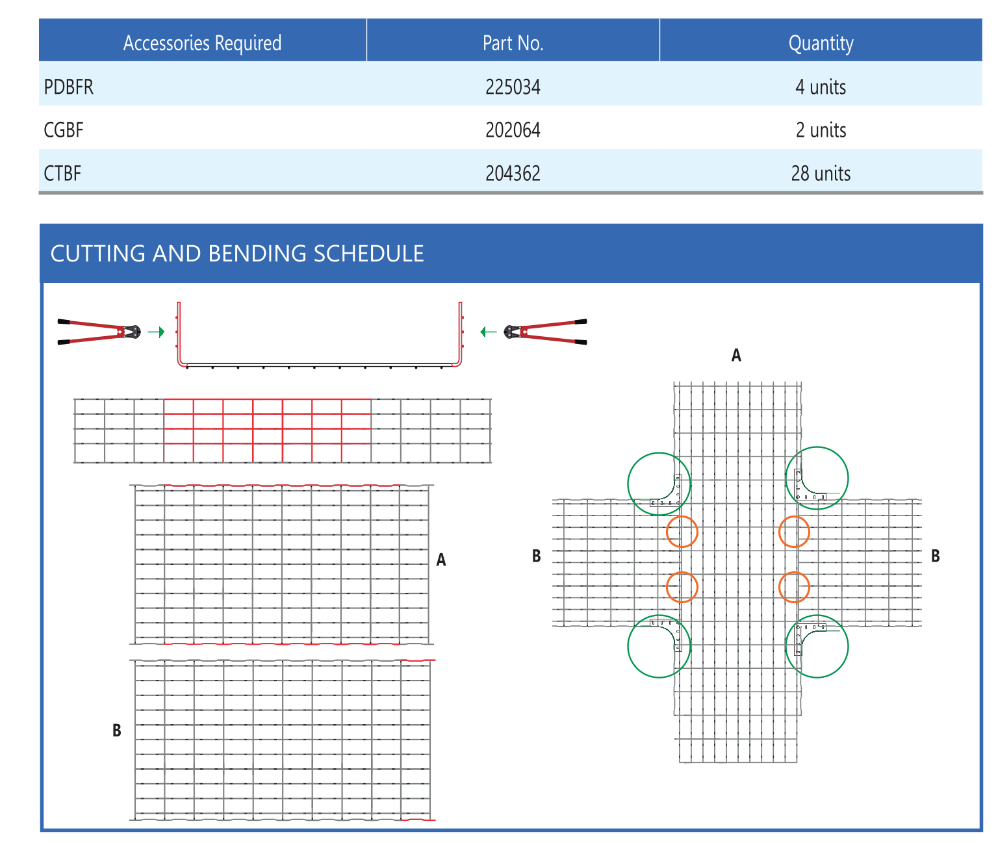

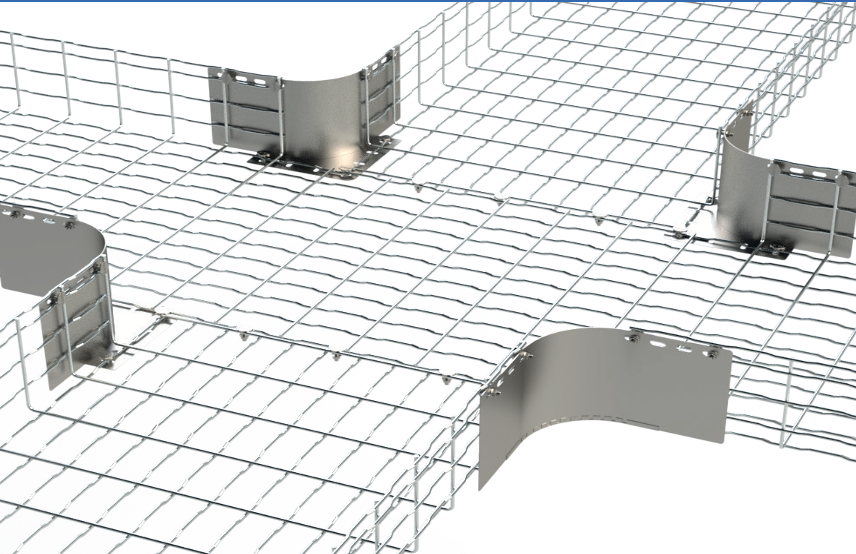

CẮT GHÉP NGÃ TƯ HAY CHỮ THẬP - CROSS
Cần dùng các phụ kiện PDBFR, CGBF, CTBF, ví dụ máng 600x150mm


.png)
CẮT MÁNG UỐN LÊN TRÊN HOẶC XUỐNG DƯỚI
.png)

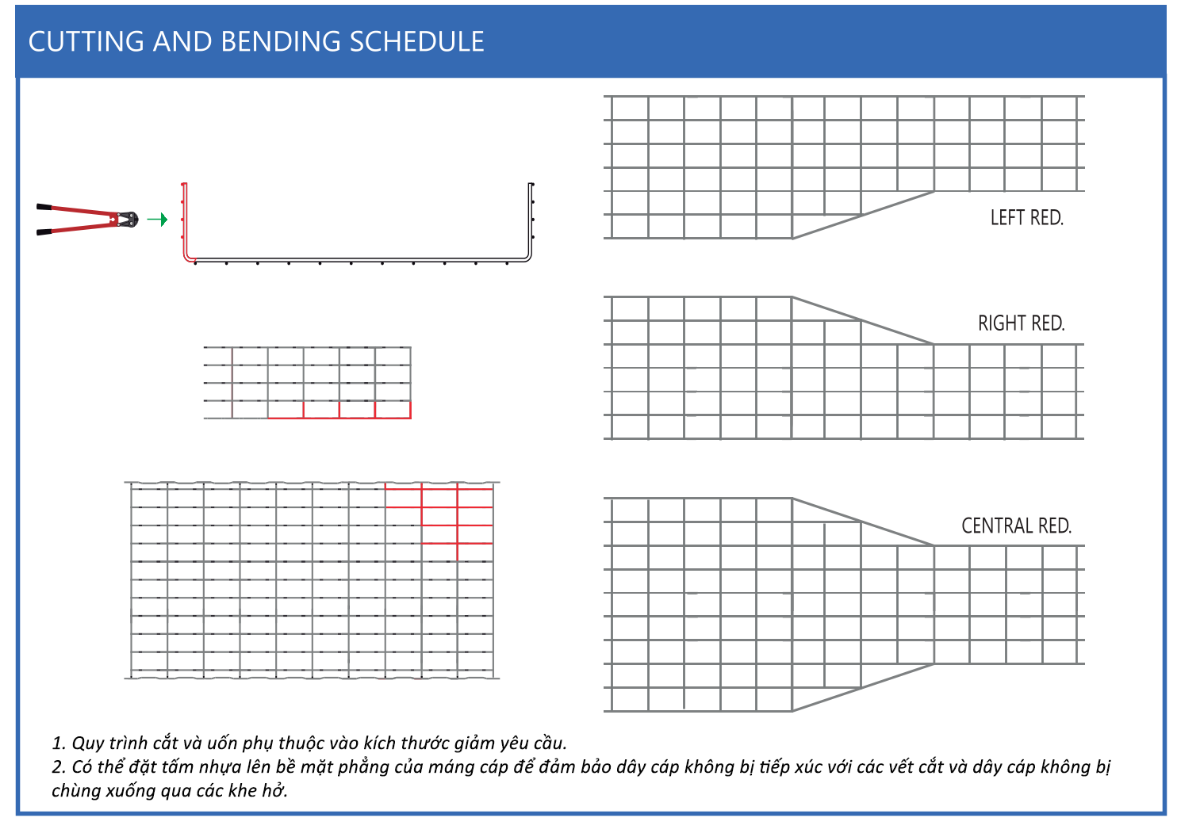

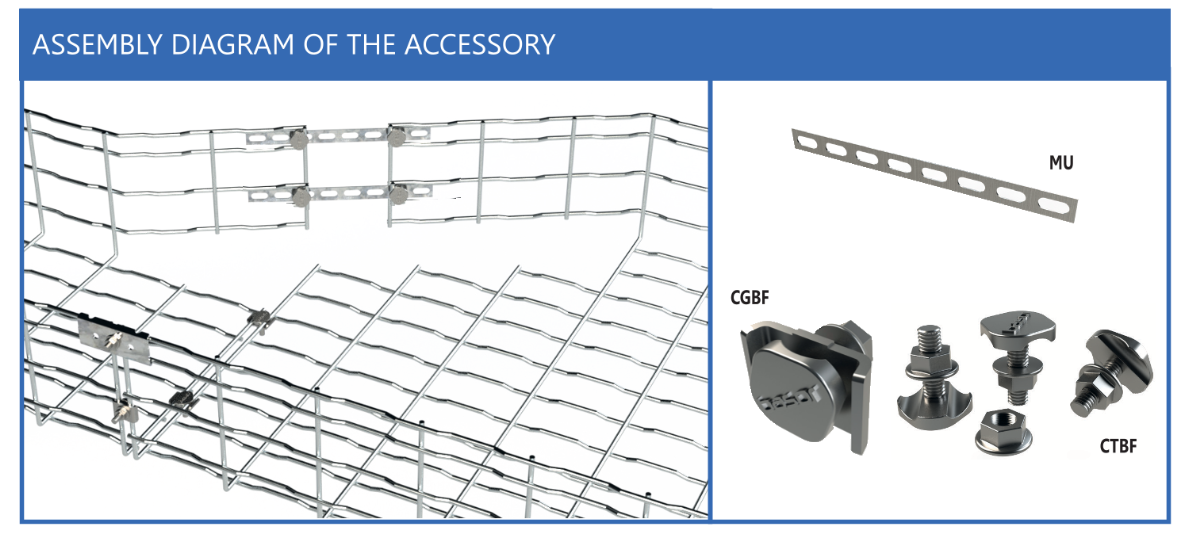

CẮT NỐI GIẢM MÁNG LƯỚI - REDUCER

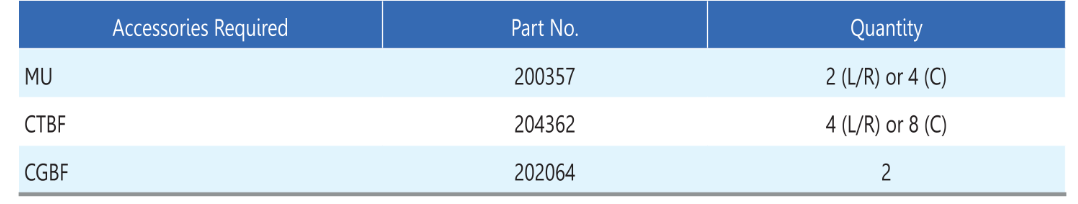

Sử dụng các phụ kiện MU, CTBF, CGBF. Ví dụ máng 600mmx150mm
